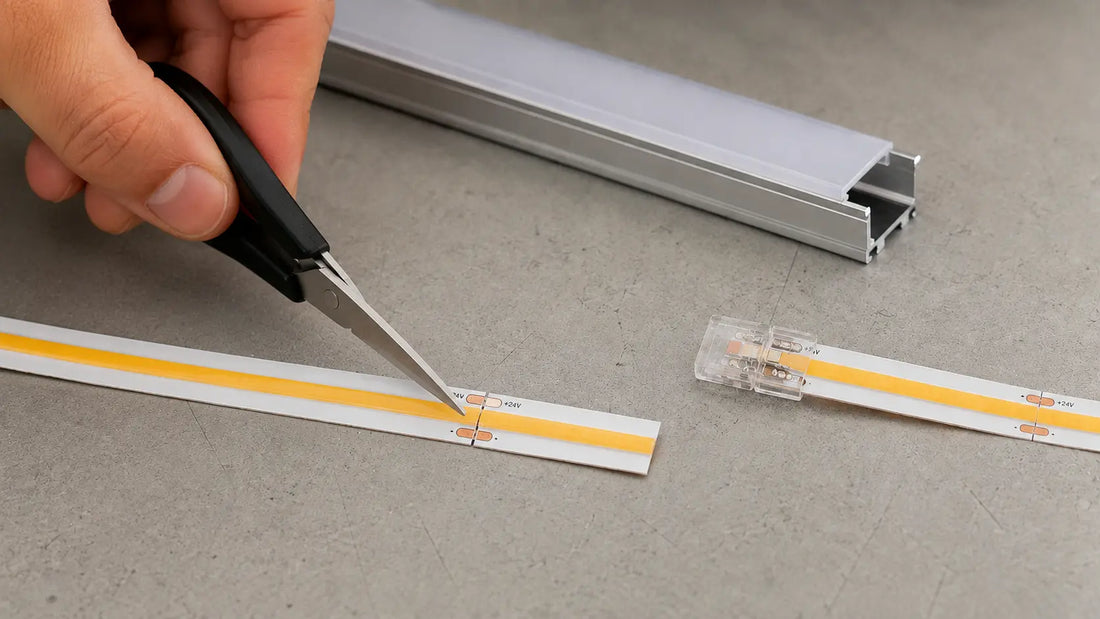

Come tagliare e collegare una striscia LED COB

Una striscia LED COB può essere tagliata e collegata per adattarla alla lunghezza reale di un mobile, un profilo o un elemento architettonico. Il taglio, però, deve essere effettuato esclusivamente nei punti predisposti dal circuito.

Tagliare qualche millimetro prima o dopo il punto corretto può interrompere una sezione elettrica della striscia e rendere inutilizzabile il segmento. Anche il collegamento richiede attenzione: larghezza, numero di contatti, polarità e ingombro del connettore devono essere compatibili.

In questa guida vediamo come misurare, tagliare e collegare correttamente una striscia COB monocolore da 12V o 24V, utilizzando connettori rapidi o saldatura.

Perché una striscia COB può essere tagliata

Una striscia LED è composta da numerose sezioni elettriche ripetute lungo il circuito flessibile.

Tra una sezione e la successiva sono presenti specifici punti di taglio. Tagliando in quella posizione si separano due circuiti mantenendo integre le piazzole necessarie per un eventuale collegamento.

La distanza tra i punti di taglio dipende dal modello e può cambiare anche tra strisce apparentemente simili.

Per questo motivo bisogna sempre verificare:

• tensione della striscia;
• modello esatto;
• distanza di taglio dichiarata;
• simbolo presente sul circuito;
• posizione delle piazzole di rame.

Ogni quanti centimetri si può tagliare una striscia COB?

Non esiste una distanza universale.

Per esempio, tra le strisce COB GISLED:

• alcuni modelli 24V possono essere tagliati ogni 50 mm;
• altri modelli 24V prevedono tagli ogni 45,45 mm;
• alcune strisce 12V possono essere tagliate ogni 25 mm;
• esistono anche prodotti specifici progettati con una libertà di taglio maggiore.

La misura deve quindi essere verificata sulla scheda tecnica del prodotto acquistato e non dedotta soltanto dalla tensione.

Dove si vede il punto di taglio

Il punto corretto è normalmente riconoscibile da una marcatura sul circuito e dalla presenza delle piazzole di collegamento.

Prima di utilizzare le forbici:

• individua chiaramente la marcatura;
• controlla che sia presente tra due sezioni;
• verifica le piazzole positive e negative;
• non confondere la marcatura con altri elementi grafici del circuito.

Se il punto non è chiaramente identificabile, è preferibile verificare le specifiche del modello prima di procedere.

Prima di tagliare: misurare la lunghezza reale

La misura utile non coincide sempre con la lunghezza teorica del mobile o del profilo.

Bisogna considerare:

• spazio interno effettivo del profilo;
• tappi terminali;
• eventuale connettore;
• uscita del cavo;
• angoli;
• zone che non devono essere illuminate;
• punto di taglio disponibile più vicino.

Se lo spazio disponibile misura 98 cm e la striscia può essere tagliata ogni 5 cm, non è possibile realizzare arbitrariamente un segmento da 98 cm. Bisogna scegliere il punto di taglio compatibile con la misura reale.

Come calcolare il segmento prima del taglio

Una procedura semplice consiste nel:

1. misurare lo spazio utile;
2. individuare la distanza tra i punti di taglio;
3. scegliere il punto più vicino che rientra nello spazio disponibile;
4. considerare l’ingombro del connettore;
5. segnare chiaramente il punto scelto;
6. ricontrollare la misura prima di tagliare.

È preferibile lasciare qualche millimetro di tolleranza piuttosto che realizzare un segmento che deve essere forzato nel profilo.

Come tagliare correttamente una striscia COB

Per un normale taglio servono soltanto forbici pulite e precise.

Procedi in questo modo:

1. scollega completamente l’alimentazione;
2. stendi la striscia su una superficie piana;
3. individua il punto di taglio;
4. verifica ancora la misura;
5. posiziona le forbici perpendicolarmente alla striscia;
6. taglia esattamente sulla linea prevista;
7. controlla che entrambe le estremità abbiano piazzole integre.

Il taglio deve essere netto e perpendicolare.

Perché il taglio deve essere diritto

Un taglio inclinato può ridurre la superficie disponibile delle piazzole e rendere difficile l’inserimento nel connettore.

Può inoltre causare:

• contatto incompleto;
• piazzola troppo corta;
• difficoltà di allineamento;
• rischio di contatto tra positivo e negativo;
• giunzione meccanicamente debole.

Se si utilizza un connettore rapido, la precisione del taglio diventa ancora più importante.

Cosa succede se taglio nel punto sbagliato

Tagliare fuori dalla zona prevista può interrompere le piste o una sezione del circuito.

Il risultato può essere:

• ultimo segmento che non si accende;
• piazzole inutilizzabili;
• difficoltà di collegamento;
• necessità di eliminare un’altra sezione;
• perdita di alcuni centimetri di striscia.

Non bisogna cercare di recuperare una sezione danneggiata creando contatti improvvisati sul circuito.

Come riconoscere positivo e negativo

Le strisce COB monocolore a bassa tensione utilizzano normalmente due contatti.

Sul circuito sono indicati:

• + positivo;
• - negativo.

La polarità deve essere mantenuta lungo tutto l’impianto.

Quando si uniscono due segmenti:

positivo deve essere collegato a positivo e negativo a negativo.

Cosa succede se inverto la polarità

Una normale striscia monocolore in corrente continua può non accendersi quando viene collegata con polarità invertita.

Prima di modificare l’impianto:

• disalimenta il sistema;
• controlla i simboli + e -;
• verifica i colori dei cavi;
• controlla il collegamento al connettore;
• riaccendi soltanto dopo avere verificato tutto.

Come collegare una striscia COB dopo il taglio

Dopo avere tagliato la striscia puoi:

• lasciare il segmento come estremità finale;
• collegarlo direttamente a un cavo;
• unirlo a un secondo segmento;
• realizzare un angolo;
• saldare i conduttori sulle piazzole.

La scelta dipende da posizione, spazio disponibile e necessità di futura manutenzione.

Verificare la larghezza della striscia

Prima di acquistare il connettore è necessario conoscere la larghezza del circuito.

Le strisce COB monocolore possono utilizzare, per esempio:

• circuito da 8 mm;
• circuito da 10 mm;
• altre larghezze in base al modello.

Un connettore da 8 mm non è compatibile con una striscia da 10 mm e viceversa.

La misura deve corrispondere esattamente.

Cosa significa connettore 2 PIN

Un connettore 2 PIN dispone di due contatti elettrici ed è destinato alle normali strisce monocolore con positivo e negativo.

Non deve essere utilizzato con:

• strisce CCT multicanale;
• RGB;
• RGBW;
• strisce con disposizione dei contatti differente.

Larghezza e numero di PIN devono essere verificati separatamente.

Connettore lineare COB

Il connettore lineare serve a unire due segmenti disposti sullo stesso asse.

È utile quando:

• si deve prolungare una linea;
• si utilizzano due spezzoni consecutivi;
• si sostituisce un tratto;
• la giunzione deve rimanere all’interno dello stesso profilo.

Le due estremità devono essere tagliate correttamente e inserite fino alla posizione prevista dal connettore.

Come montare un connettore lineare

1. Disalimenta il sistema.
2. Taglia entrambe le strisce nei punti previsti.
3. Apri il connettore.
4. Controlla positivo e negativo.
5. Inserisci il primo segmento.
6. Allinea le piazzole ai contatti metallici.
7. Inserisci il secondo segmento.
8. Verifica nuovamente la polarità.
9. Chiudi il sistema di bloccaggio.
10. Esegui una prova di accensione.

Non forzare una striscia troppo larga all’interno del connettore.

Connettore COB con cavo

Il connettore con cavo permette di trasformare l’estremità della striscia in un collegamento cablato senza utilizzare il saldatore.

È particolarmente utile per:

• collegare la striscia all’alimentatore;
• raggiungere un morsetto;
• superare uno spazio senza luce;
• collegare due pensili separati;
• passare dietro una cappa;
• raggiungere un controller.

Come montare un connettore con cavo

La procedura sul lato striscia è analoga a quella del connettore lineare.

1. taglia la striscia correttamente;
2. apri il connettore;
3. allinea le piazzole;
4. controlla positivo e negativo;
5. chiudi il sistema di blocco;
6. collega l’altra estremità del cavo al sistema;
7. prova la striscia.

Prima dell’accensione verifica sempre che la polarità del cavo corrisponda a quella dell’alimentatore.

Connettore a L per strisce COB

Il connettore a L permette di collegare due segmenti a 90 gradi.

È indicato per:

• pensili angolari;
• mensole;
• vetrine;
• profili disposti a L;
• linee perimetrali.

Entrambi i segmenti devono avere la stessa tensione, larghezza e disposizione dei contatti.

Non piegare bruscamente la striscia nell’angolo

Una normale striscia flessibile può seguire curve ampie, ma non deve essere piegata bruscamente sul piano del circuito se il prodotto non è progettato per farlo.

Una piega forzata può:

• interrompere le piste;
• deformare il circuito;
• danneggiare i chip;
• creare un punto meccanicamente fragile.

Per un angolo netto è preferibile tagliare la striscia e collegare i due segmenti.

Angolo con connettore o con piccolo cavo?

Il connettore rigido a L offre un risultato ordinato quando i due segmenti sono perfettamente allineati.

Un breve tratto di cavo può invece essere più pratico quando:

• i profili hanno quote differenti;
• lo spazio è irregolare;
• bisogna passare attraverso un mobile;
• il connettore rigido non entra;
• serve maggiore flessibilità.

Connettore o saldatura?

Entrambe le soluzioni sono valide se realizzate correttamente.

Connettore rapido

È indicato quando:

• serve un montaggio semplice;
• la striscia è perfettamente compatibile;
• lo spazio disponibile è sufficiente;
• la giunzione deve poter essere riaperta;
• non si vuole utilizzare un saldatore.

Saldatura

Può essere preferibile quando:

• il profilo è molto stretto;
• serve una giunzione molto compatta;
• il connettore compatibile non è disponibile;
• la corrente richiede una soluzione specifica;
• il cablaggio deve essere realizzato su misura.

Per il confronto completo consulta la guida Connettori o saldatura per strisce LED: quale scegliere.

Come saldare i cavi sulla striscia COB

La saldatura richiede esperienza e deve essere eseguita rapidamente per non surriscaldare il circuito.

La procedura generale è:

1. disalimenta l’impianto;
2. taglia la striscia nel punto previsto;
3. controlla le piazzole;
4. prepara positivo e negativo;
5. stagnare leggermente i conduttori;
6. preparare le piazzole con una minima quantità di stagno;
7. saldare il cavo corretto su ciascuna piazzola;
8. lasciare raffreddare;
9. controllare che non esistano ponti tra positivo e negativo;
10. isolare e proteggere il collegamento.

Un riscaldamento eccessivo può sollevare la piazzola dal circuito.

Come proteggere una saldatura

Il collegamento non deve rimanere con le parti conduttive esposte.

In base all’installazione possono essere utilizzati:

• guaina termorestringente;
• isolamento specifico;
• protezione interna al profilo;
• silicone compatibile nelle installazioni che lo richiedono.

La protezione deve essere sottile abbastanza da non impedire l’inserimento nel profilo.

Come inserire il collegamento nel profilo

Prima di fissare definitivamente la striscia bisogna verificare l’ingombro del connettore.

Controlla:

• larghezza interna del profilo;
• altezza disponibile;
• chiusura del diffusore;
• curvatura del cavo;
• assenza di interferenze con viti e clip.

Un profilo adatto a una striscia da 8 mm non è automaticamente abbastanza largo per un connettore da 8 mm, perché il corpo esterno può essere più grande del circuito.

Per approfondire consulta la guida Come scegliere il profilo in alluminio per una striscia LED.

Come collegare più segmenti allo stesso alimentatore

Quando la striscia viene divisa in più tratti, non è necessario collegarli sempre uno dopo l’altro.

Spesso è preferibile distribuirli in parallelo:

Alimentatore
├── Segmento 1
├── Segmento 2
└── Segmento 3

In questo modo ogni segmento riceve direttamente la tensione nominale.

Per progettare correttamente la distribuzione consulta la guida Come collegare più strisce LED allo stesso alimentatore.

Come superare una cappa o uno spazio non illuminato

Non è necessario far proseguire fisicamente la striscia attraverso una zona nella quale non serve luce.

È possibile:

1. tagliare la striscia nel punto previsto;
2. collegare un cavo al primo segmento;
3. far passare il cavo sopra o dietro il mobile;
4. raggiungere il secondo segmento;
5. rispettare la polarità;
6. eseguire il collaudo.

Questa soluzione è particolarmente utile nel sottopensile della cucina.

Come collegare una COB sotto i pensili

Una configurazione tipica può prevedere:

• striscia COB 24V;
• segmenti tagliati sulla misura dei pensili;
• connettori con cavo nei punti di interruzione;
• profilo in alluminio;
• alimentatore sopra i pensili;
• collegamenti nascosti.

Per l’installazione completa consulta la guida Come installare una striscia LED sottopensile in cucina.

Come tagliare una striscia COB per il cartongesso

Quando la striscia viene installata in un profilo trimless, la lunghezza deve essere adattata allo spazio interno effettivo dopo la finitura.

Prima del taglio verifica:

• lunghezza utile del profilo;
• eventuali giunzioni tra barre;
• punto di ingresso del cavo;
• ingombro del connettore;
• distanza del punto di taglio.

La striscia deve essere provata prima di applicarla definitivamente nell’alluminio.

Come gestire una linea più lunga della bobina

Quando la linea supera la lunghezza di una bobina non bisogna semplicemente collegare segmenti senza verificare i limiti elettrici.

Bisogna considerare:

• lunghezza massima alimentabile;
• potenza complessiva;
• caduta di tensione;
• corrente sulle piste;
• numero di punti di alimentazione.

Può essere necessario creare più rami o alimentare la linea da più punti.

Per approfondire consulta la guida Come evitare la caduta di tensione nelle strisce LED.

Come scegliere tra 12V e 24V quando servono tagli precisi

La tensione influisce anche sulla struttura dei segmenti.

Alcune strisce 12V possono offrire punti di taglio più ravvicinati rispetto a versioni equivalenti a 24V.

Questo può essere utile quando:

• il mobile ha misure molto precise;
• la nicchia è corta;
• bisogna rispettare una lunghezza non multipla di 5 cm;
• si realizzano piccoli elementi decorativi.

Il 24V rimane invece generalmente più adatto quando aumentano lunghezza e potenza.

Per confrontare le due soluzioni consulta la guida Strisce LED 12V o 24V: quale scegliere.

Strisce COB a taglio libero

Esistono anche strisce COB progettate per offrire una maggiore libertà di taglio rispetto ai normali segmenti prestabiliti.

Possono essere utili quando serve:

• adattamento molto preciso;
• installazione in mobili su misura;
• linee con dimensioni particolari;
• riduzione delle zone non illuminate alle estremità.

Bisogna comunque seguire le istruzioni specifiche del prodotto e utilizzare collegamenti compatibili.

Come evitare che il collegamento crei una zona scura

Una giunzione può interrompere leggermente la continuità della linea luminosa.

Per limitarlo:

• utilizza connettori COB compatti;
• avvicina correttamente le due estremità;
• mantieni la striscia allineata;
• utilizza un diffusore opale;
• evita grandi spazi tra i segmenti;
• verifica il risultato prima del fissaggio definitivo.

Come eseguire il test prima dell’installazione

Dopo ogni taglio e collegamento esegui una prova prima di chiudere il profilo.

Controlla:

• accensione del segmento;
• polarità corretta;
• assenza di sfarfallio;
• luminosità uniforme;
• stabilità del connettore;
• assenza di surriscaldamento;
• continuità tra due segmenti;
• chiusura corretta del diffusore.

Come diagnosticare un collegamento che non funziona

Se il segmento dopo la giunzione non si accende, controlla nell’ordine:

1. alimentazione;
2. polarità;
3. punto di taglio;
4. allineamento delle piazzole;
5. chiusura del connettore;
6. integrità delle piste;
7. continuità del cavo.

Se la luce compare muovendo il connettore, il contatto meccanico non è stabile e deve essere rifatto.

Procedura completa in sintesi

1. Individua il modello esatto della striscia.
2. Controlla tensione e larghezza.
3. Verifica la distanza tra i punti di taglio.
4. Misura lo spazio utile.
5. Considera l’ingombro del collegamento.
6. Segna il punto corretto.
7. Disalimenta l’impianto.
8. Esegui un taglio diritto.
9. Controlla le piazzole.
10. Individua positivo e negativo.
11. Scegli connettore o saldatura.
12. Realizza il collegamento.
13. Prova il segmento.
14. Inseriscilo nel profilo.
15. Esegui il collaudo finale.

Errori da evitare

• Tagliare la striscia senza scollegare l’alimentazione.
• Tagliare in un punto non previsto.
• Tagliare il circuito in diagonale.
• Misurare il mobile senza considerare il punto di taglio.
• Non lasciare spazio per il connettore.
• Utilizzare un connettore da 8 mm su una striscia da 10 mm.
• Usare un connettore 2 PIN su una striscia multicanale.
• Invertire positivo e negativo.
• Piegare bruscamente la striscia a 90 gradi.
• Forzare il connettore dentro un profilo troppo stretto.
• Saldare troppo a lungo sulle piazzole.
• Lasciare le saldature non isolate.
• Collegare molti segmenti in cascata senza verificare la caduta di tensione.
• Applicare definitivamente la striscia prima della prova.
• Chiudere il diffusore senza avere collaudato tutti i segmenti.

Per una panoramica generale consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Striscia LED COB 10W 4000K 24V

Striscia COB da 8 mm con luce continua, CRI ≥90 e taglio ogni 50 mm, indicata per sottopensili, profili e installazioni lineari interne.

Striscia LED COB 14W 4000K 24V

Soluzione 24V a maggiore potenza con taglio ogni 45,45 mm, indicata quando serve una linea luminosa più intensa.

Striscia LED COB 10W 4000K 12V

Versione 12V con taglio ogni 25 mm, particolarmente utile quando il progetto richiede segmenti più corti e un adattamento preciso alle misure.

Connettori per strisce LED

La collezione GISLED comprende connettori COB monocolore 2 PIN da 8 e 10 mm nelle versioni lineari, con cavo e angolari.

Connettore COB Monocolore 2 PIN 8 mm

Indicato per unire rapidamente segmenti COB monocolore da 8 mm compatibili senza utilizzare la saldatura.

Connettore COB 8 mm 2 PIN con Cavo 15 cm

Utile per collegare una striscia da 8 mm a un alimentatore, un morsetto o un segmento separato.

Connettore Rapido COB LED 2 PIN 10 mm

Connettore rapido per strisce COB monocolore da 10 mm compatibili a 12-24V.

Connettore a L COB Monocolore 2 PIN 10 mm

Permette di realizzare un angolo a 90 gradi tra due segmenti COB da 10 mm compatibili.

Domande frequenti

Posso tagliare una striscia LED COB?

Sì, ma esclusivamente nei punti di taglio previsti dal circuito o secondo le indicazioni specifiche del prodotto.

Ogni quanti centimetri si taglia una striscia COB?

Dipende dal modello. Esistono strisce con taglio ogni 25 mm, 45,45 mm, 50 mm e prodotti con caratteristiche differenti.

Come riconosco il punto di taglio?

È normalmente indicato sul circuito vicino alle piazzole positive e negative.

Posso tagliare la striscia mentre è accesa?

No. L’impianto deve essere completamente disalimentato prima di qualsiasi taglio o collegamento.

Cosa succede se taglio nel punto sbagliato?

Puoi interrompere una sezione del circuito e rendere inutilizzabile il tratto interessato.

Come collego due strisce COB?

Puoi utilizzare un connettore lineare compatibile oppure saldare i collegamenti sulle piazzole.

Come faccio un angolo a 90 gradi?

Taglia i due segmenti nei punti previsti e utilizza un connettore a L, un breve tratto di cavo o una saldatura.

Posso piegare direttamente la COB nell’angolo?

Non con una piega brusca se il prodotto non è progettato per farlo. È preferibile realizzare due segmenti separati.

Come scelgo il connettore giusto?

Devi verificare larghezza della striscia, numero di PIN, tensione e disposizione delle piazzole.

Che differenza c’è tra connettore 8 mm e 10 mm?

Sono progettati per circuiti di larghezza differente e non sono intercambiabili.

Cosa significa 2 PIN?

Indica due contatti elettrici, normalmente positivo e negativo di una striscia monocolore.

È meglio connettore o saldatura?

Il connettore è più semplice e rimovibile; la saldatura è più compatta ma richiede esperienza e attrezzatura adeguata.

Perché la striscia non si accende dopo il connettore?

Controlla polarità, allineamento delle piazzole, inserimento della striscia e integrità del punto di taglio.

Il connettore può entrare nel profilo?

Solo se il suo ingombro è compatibile con larghezza e altezza interna del profilo e con il diffusore.

Posso collegare due segmenti di lunghezza diversa?

Sì, purché abbiano la stessa tensione e siano collegati correttamente. Il consumo complessivo deve essere considerato nel dimensionamento dell’alimentatore.
