Come scegliere il profilo in alluminio per una striscia LED

Il profilo in alluminio per strisce LED non è soltanto un elemento estetico. Serve a sostenere la striscia, favorire la dissipazione del calore, proteggerla e integrare la luce nel mobile o nell’architettura.

Per scegliere il profilo corretto bisogna valutare la modalità di installazione, la larghezza della striscia, lo spazio disponibile, la profondità interna e il risultato luminoso desiderato.

Un profilo troppo stretto può impedire l’inserimento della striscia o dei connettori. Un modello troppo basso può invece rendere visibili i singoli LED, soprattutto quando si utilizza una striscia SMD.

Perché utilizzare un profilo in alluminio

Le strisce LED possono essere dotate di supporto adesivo, ma questo non significa che debbano essere applicate direttamente su qualsiasi superficie.

Il profilo in alluminio svolge diverse funzioni:

• favorisce la dissipazione del calore;
• mantiene la striscia perfettamente lineare;
• protegge il circuito da urti e contatti accidentali;
• permette l’utilizzo di un diffusore;
• riduce la visibilità dei singoli punti LED;
• migliora la finitura dell’installazione;
• semplifica la manutenzione e la sostituzione.

L’utilizzo del profilo è particolarmente importante per strisce di potenza medio-alta e per installazioni che rimangono accese a lungo.

Per una panoramica generale sul prodotto da abbinare consulta la guida Come scegliere una striscia LED.

La prima verifica: la larghezza della striscia

Prima di acquistare il profilo bisogna controllare la larghezza della striscia LED.

Le misure più comuni possono variare in base alla tecnologia e al numero di contatti:

• strisce monocolore compatte;
• strisce COB;
• strisce CCT con più contatti;
• strisce RGB o RGBW;
• strisce protette con rivestimento in silicone.

La larghezza interna utile del profilo deve essere superiore alla larghezza effettiva della striscia.

Bisogna inoltre considerare lo spazio necessario per:

• connettori rapidi;
• cavi saldati lateralmente;
• rivestimenti protettivi;
• eventuali curve o cambi di direzione;
• chiusura corretta del diffusore.

Una striscia da 8 mm può normalmente entrare in un profilo progettato per strisce fino a 12 mm, ma il connettore potrebbe essere più largo della striscia stessa.

Profilo da superficie o da incasso?

Profilo da superficie

Il profilo da superficie viene fissato direttamente sotto un pensile, su una mensola, su una parete o su un elemento di arredo.

È indicato quando:

• non è possibile realizzare una fresatura;
• l’installazione viene aggiunta a un mobile esistente;
• il profilo può rimanere parzialmente visibile;
• serve un montaggio semplice e ispezionabile;
• si vuole evitare un intervento sul cartongesso.

La finitura deve essere scelta considerando il colore del mobile e la posizione di osservazione.

Profilo da incasso

Il profilo da incasso viene inserito all’interno di una fresatura, di una gola o di una sede predisposta.

È indicato quando:

• si desidera una linea luminosa integrata;
• il profilo non deve sporgere dalla superficie;
• il mobile viene realizzato su misura;
• è possibile predisporre correttamente la sede;
• si vuole ottenere una finitura più minimale.

Prima del montaggio bisogna conoscere con precisione larghezza e profondità esterne del profilo, non soltanto lo spazio interno per la striscia.

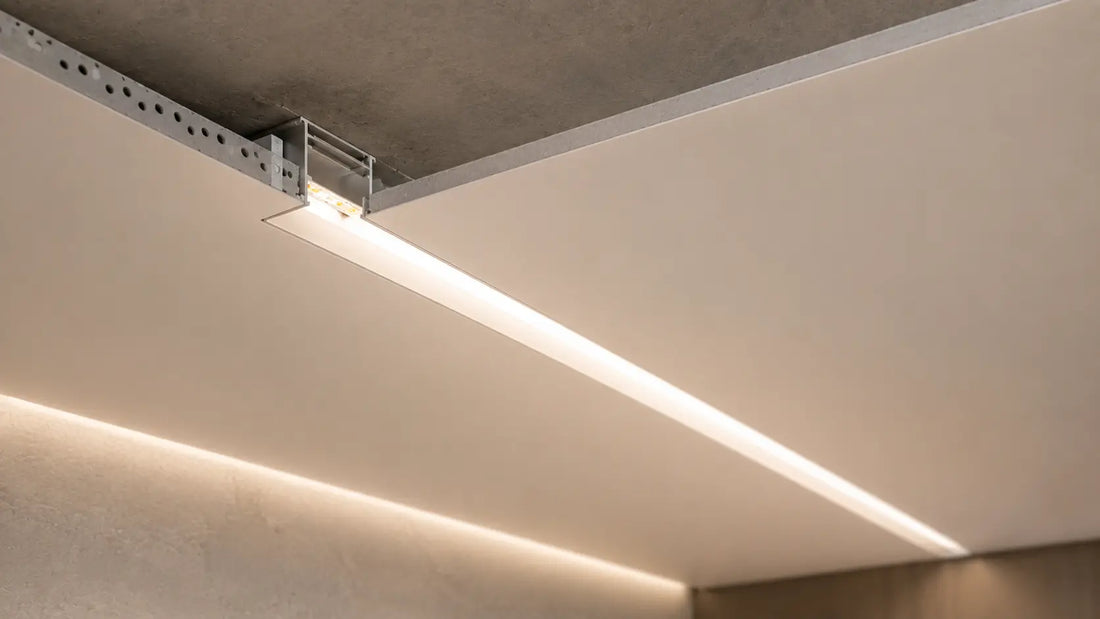

Profilo trimless per cartongesso

Il profilo trimless è progettato per essere integrato nel cartongesso senza lasciare bordi metallici evidenti dopo la finitura.

Le flange laterali vengono incorporate nella lavorazione del cartongesso e ricoperte durante la rasatura. Rimane visibile principalmente la linea del diffusore.

È adatto a:

• controsoffitti;
• pareti in cartongesso;
• velette luminose;
• tagli di luce lineari;
• illuminazione architettonica;
• percorsi luminosi integrati.

Il risultato è particolarmente pulito, ma richiede una posa coordinata con la realizzazione del cartongesso. Il profilo deve essere installato prima della finitura definitiva della superficie.

Flangia singola o doppia flangia?

Profilo con flangia singola

Il profilo con flangia singola viene utilizzato quando un lato deve essere integrato nel cartongesso e l’altro deve appoggiarsi o terminare contro un bordo architettonico.

Può essere utile in prossimità di:

• angoli;
• velette;
• nicchie;
• spigoli;
• cambi di livello;
• bordature del controsoffitto.

La configurazione definitiva dipende dalla sezione costruttiva e dal lato sul quale deve avvenire la rasatura.

Profilo con doppia flangia

Il profilo con doppia flangia viene normalmente utilizzato quando la linea luminosa deve essere completamente integrata in una superficie continua di cartongesso.

Le due flange permettono di raccordare e rasare entrambi i lati del profilo.

È particolarmente indicato per:

• tagli di luce centrali;
• linee continue a soffitto;
• installazioni verticali su pareti;
• percorsi luminosi indipendenti dai bordi;
• progetti architettonici minimalisti.

Quanto deve essere profondo il profilo?

La profondità influisce sulla diffusione della luce e sulla visibilità dei singoli LED.

In un profilo molto basso, la distanza tra striscia e diffusore è ridotta. Questo può rendere più visibili i punti luminosi, soprattutto con strisce SMD poco dense.

Un profilo più profondo permette generalmente:

• una migliore miscelazione della luce;
• minore effetto puntinato;
• maggiore uniformità sul diffusore;
• più spazio per cavi e connettori;
• una sorgente meno visibile lateralmente.

La profondità necessaria dipende anche dalla tecnologia della striscia.

Profilo per striscia COB o SMD

Striscia COB

La striscia COB produce già una linea luminosa molto continua grazie all’elevata densità dei punti luminosi.

Può quindi offrire un buon risultato anche in profili relativamente compatti, purché il diffusore e la geometria siano adeguati.

Striscia SMD

Nelle strisce SMD i LED sono fisicamente separati. Se il profilo è poco profondo, i singoli punti possono rimanere visibili attraverso il diffusore.

Per ridurre l’effetto puntinato può essere necessario:

• scegliere un profilo più profondo;
• utilizzare un diffusore opale;
• aumentare la distanza tra LED e copertura;
• scegliere una striscia con maggiore densità di LED;
• evitare che il diffusore sia direttamente visibile da vicino.

Come scegliere il diffusore

Il diffusore chiude il profilo e modifica il modo in cui la luce viene distribuita.

Diffusore opale

Il diffusore opale è la scelta più comune quando si desidera una linea morbida e uniforme.

I principali vantaggi sono:

• riduce la visibilità dei LED;
• protegge la striscia;
• rende la luce più omogenea;
• nasconde cavi e componenti interni;
• migliora la finitura estetica.

Una copertura più opaca può però ridurre parzialmente il flusso luminoso percepito.

Diffusore trasparente

Il diffusore trasparente lascia passare una quantità maggiore di luce, ma rende più visibili i singoli LED e l’interno del profilo.

È adatto soprattutto quando la protezione è più importante dell’uniformità estetica oppure quando il profilo non è direttamente visibile.

Il profilo aumenta la luminosità?

Il profilo non aumenta la potenza della striscia.

Può però migliorare l’utilizzo della luce perché:

• mantiene la sorgente nella posizione corretta;
• orienta la linea luminosa;
• evita deformazioni della striscia;
• permette l’impiego di un diffusore;
• preserva meglio le prestazioni nel tempo.

Il diffusore può ridurre leggermente il flusso diretto, ma rende la luce più confortevole e uniforme.

Quanto è importante la dissipazione?

Durante il funzionamento la striscia LED genera calore. Se il calore non viene disperso correttamente, la temperatura del circuito può aumentare.

Una temperatura eccessiva può provocare:

• riduzione della durata;
• perdita progressiva di luminosità;
• variazioni di colore;
• degrado dell’adesivo;
• danneggiamento dei componenti;
• minore stabilità dell’impianto.

Il profilo in alluminio assorbe parte del calore prodotto dalla striscia e lo distribuisce su una superficie più ampia.

La dissipazione diventa ancora più importante con:

• strisce ad alta potenza;
• accensioni prolungate;
• installazioni in spazi chiusi;
• profili inseriti in mobili;
• ambienti già caldi;
• strisce installate in gole poco ventilate.

Come scegliere il profilo per il sottopensile

Sotto i pensili della cucina il profilo deve illuminare il piano di lavoro senza risultare direttamente visibile.

Bisogna valutare:

• profondità del pensile;
• posizione del profilo;
• distanza dal piano;
• angolo di emissione;
• larghezza della striscia;
• spazio per connettori e cavi;
• facilità di pulizia.

Quando il profilo è installato troppo vicino alla parete, la luce può concentrarsi sullo schienale. Una posizione centrale o leggermente avanzata permette generalmente di coprire meglio il piano.

Per la procedura completa consulta la guida Come installare una striscia LED sottopensile in cucina.

Come scegliere il profilo per il cartongesso

Nel cartongesso bisogna definire il profilo prima della chiusura e della rasatura.

È necessario verificare:

• spessore della lastra;
• larghezza esterna del profilo;
• profondità disponibile;
• posizione della struttura metallica;
• spazio per il passaggio dei cavi;
• punto di accesso all’alimentatore;
• continuità della linea luminosa;
• tipo di flangia.

Il profilo trimless deve essere fissato stabilmente e perfettamente allineato prima della finitura.

Eventuali imprecisioni possono diventare visibili dopo la rasatura e l’accensione della striscia.

Profilo per luce diretta o indiretta

Luce diretta

Nella luce diretta il diffusore è orientato verso la superficie da illuminare.

È la configurazione tipica per:

• piani di lavoro;
• mensole;
• vetrine;
• passaggi;
• pareti decorative;
• linee a soffitto.

Luce indiretta

Nella luce indiretta la striscia illumina una parete, un soffitto o un elemento architettonico che riflette la luce nell’ambiente.

In questo caso il profilo deve:

• rimanere nascosto alla vista;
• evitare che si vedano direttamente i LED;
• essere posizionato alla distanza corretta dalla superficie;
• garantire una diffusione uniforme;
• consentire l’accesso per la manutenzione.

Profilo per strisce impermeabili

Le strisce protette da silicone possono essere più larghe e più spesse rispetto alle versioni per interni.

Prima di inserirle in un profilo bisogna verificare:

• larghezza totale con il rivestimento;
• spessore della striscia;
• spazio disponibile sotto il diffusore;
• possibilità di dissipazione;
• dimensioni dei connettori;
• protezione dei punti di taglio.

Il profilo in alluminio non rende automaticamente impermeabile l’installazione. Anche estremità, cavi, giunzioni e alimentazione devono avere una protezione adatta all’ambiente.

Come gestire angoli e cambi di direzione

Nei percorsi a L, U o con più lati, i profili vengono normalmente tagliati e uniti in corrispondenza degli angoli.

Bisogna pianificare:

• taglio preciso dell’alluminio;
• allineamento dei diffusori;
• passaggio dei cavi;
• spazio per connettori o saldature;
• continuità estetica della linea;
• possibilità di aprire il diffusore.

La striscia non deve essere piegata bruscamente se il prodotto non lo consente. È preferibile dividerla nei punti di taglio e collegare i segmenti correttamente.

Come tagliare il profilo

Il profilo deve essere misurato e tagliato separatamente dalla striscia.

Per un risultato pulito:

1. misura la lunghezza utile;
2. segna il punto di taglio;
3. blocca stabilmente il profilo;
4. utilizza un utensile adatto all’alluminio;
5. mantieni il taglio perpendicolare;
6. rimuovi le bave;
7. prova tappi e diffusore;
8. verifica nuovamente la misura.

Il diffusore può richiedere un taglio separato per evitare crepe o bordi irregolari.

Come fissare il profilo

Il metodo di fissaggio dipende dalla tipologia del profilo e dalla superficie.

Le possibilità comprendono:

• viti;
• clip dedicate;
• incasso in una fresatura;
• integrazione nel cartongesso;
• sistemi di fissaggio previsti dal produttore.

Il solo adesivo non è sempre sufficiente, soprattutto in ambienti caldi, umidi o soggetti a pulizia frequente.

Il profilo deve rimanere stabile e perfettamente rettilineo senza deformazioni che impediscano la chiusura del diffusore.

Come verificare la compatibilità prima dell’acquisto

Prima di ordinare profilo e striscia controlla:

• larghezza della striscia;
• larghezza interna del profilo;
• larghezza dei connettori;
• profondità disponibile;
• altezza interna sotto il diffusore;
• dimensioni esterne per incasso o fresatura;
• tipologia di diffusore;
• modalità di fissaggio;
• lunghezza delle barre;
• presenza di tappi e accessori;
• potenza della striscia;
• ambiente di installazione.

Errori da evitare

• Scegliere il profilo senza controllare la larghezza della striscia.
• Dimenticare che il connettore può essere più largo della striscia.
• Utilizzare un profilo troppo basso con una striscia SMD poco densa.
• Applicare una striscia potente direttamente sul mobile.
• Confondere un profilo da superficie con uno da cartongesso.
• Predisporre una fresatura senza conoscere le misure esterne.
• Installare un profilo trimless dopo avere completato la rasatura.
• Lasciare visibile direttamente la sorgente luminosa.
• Utilizzare il solo adesivo come fissaggio permanente.
• Non prevedere il passaggio dei cavi.
• Chiudere il profilo senza avere provato la striscia.
• Considerare il profilo impermeabile senza proteggere le giunzioni.

Per approfondire le problematiche più comuni consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Profili in alluminio per strisce LED

La collezione GISLED raccoglie i profili disponibili per integrare le strisce LED in installazioni architettoniche e cartongesso.

Profilo trimless con flangia singola

Indicato per l’integrazione nel cartongesso in prossimità di bordi, velette, nicchie e cambi di livello. Compatibile con strisce LED fino a 12 mm.

Profilo trimless con doppia flangia

Adatto a linee luminose completamente integrate in pareti e controsoffitti in cartongesso. Compatibile con strisce LED fino a 12 mm.

Strisce LED 24V

Soluzioni adatte a installazioni lineari e architettoniche, disponibili in diverse potenze e temperature colore.

Domande frequenti

Il profilo in alluminio è obbligatorio?

Non è sempre obbligatorio per l’accensione della striscia, ma è fortemente consigliato per dissipazione, protezione, allineamento e qualità estetica.

Come faccio a sapere se la striscia entra nel profilo?

Bisogna confrontare la larghezza effettiva della striscia con la misura interna utile del profilo, considerando anche connettori e rivestimenti.

Il profilo elimina l’effetto puntinato?

Può ridurlo, ma il risultato dipende anche da profondità, diffusore, densità dei LED e tecnologia COB o SMD.

È meglio un diffusore opale o trasparente?

Il diffusore opale offre una luce più uniforme e nasconde meglio i LED. Quello trasparente lascia passare più luce ma rende maggiormente visibili i punti luminosi.

Quale profilo scegliere per il cartongesso?

Per una linea completamente integrata è indicato un profilo trimless. La scelta tra flangia singola e doppia dipende dalla posizione rispetto a bordi, angoli e superfici da rasare.

Qual è la differenza tra flangia singola e doppia?

La flangia singola è utile quando un solo lato deve essere incorporato nella rasatura. La doppia flangia permette di integrare il profilo su entrambi i lati in una superficie continua.

Il profilo rende impermeabile la striscia?

No. Un normale profilo non garantisce da solo la protezione dall’acqua. Devono essere adatti anche striscia, giunzioni, cavi e chiusure.

Posso tagliare un profilo in alluminio?

Sì, utilizzando un utensile adatto e rimuovendo le bave dopo il taglio. Il diffusore deve essere tagliato con attenzione separatamente.

Posso installare un profilo trimless dopo avere finito il cartongesso?

Normalmente il profilo trimless deve essere previsto prima della rasatura e della finitura definitiva, perché le flange devono essere integrate nella superficie.

Un profilo più profondo è sempre migliore?

Non necessariamente. Migliora spesso l’uniformità, ma richiede più spazio e può risultare incompatibile con mobili o controsoffitti poco profondi.
