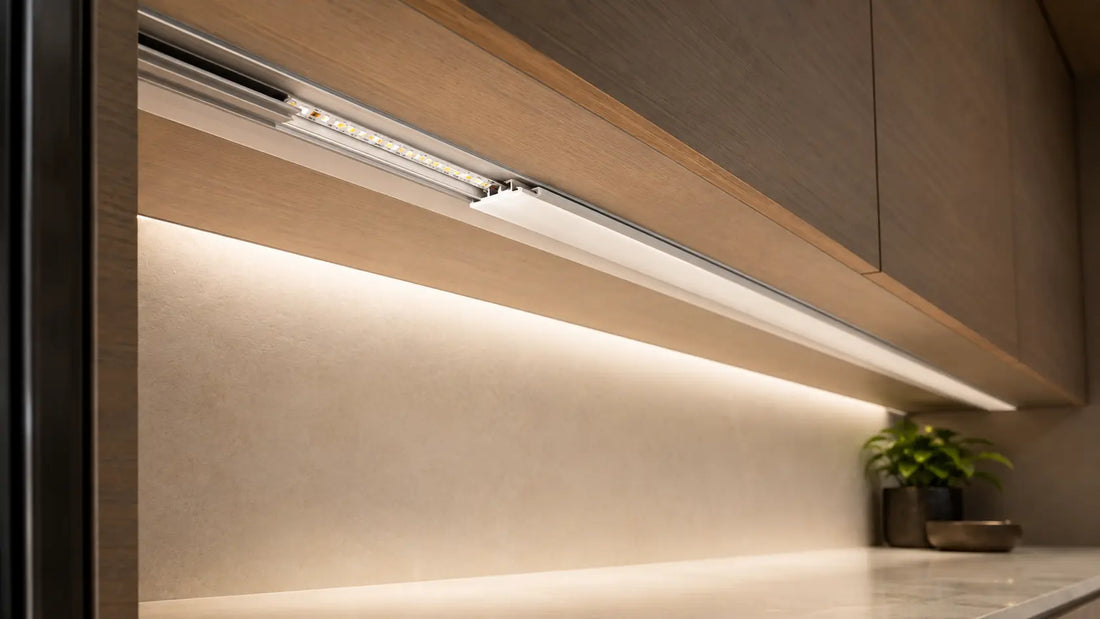

Come installare una striscia LED sottopensile in cucina

Installare una striscia LED sottopensile in cucina permette di illuminare direttamente il piano di lavoro, ridurre le zone d’ombra e integrare la luce nel mobile senza occupare spazio.

Per ottenere un risultato professionale, però, non basta applicare la striscia sotto i pensili. Prima del montaggio bisogna definire il percorso luminoso, misurare ogni tratto, scegliere la posizione del profilo, predisporre i cavi e individuare un punto accessibile per l’alimentatore.

In questa guida vediamo come realizzare l’installazione passo dopo passo, gestendo anche angoli, cappa, pensili separati e accensione della luce.

Prima di iniziare: definire la configurazione

Prima di acquistare o tagliare qualsiasi componente bisogna stabilire come sarà composto il sistema.

Una normale installazione sottopensile comprende:

• striscia LED da 12V o 24V;
• profilo in alluminio;
• diffusore opale;
• alimentatore compatibile;
• cavi di collegamento;
• eventuali connettori;
• interruttore, sensore o dimmer;
• accessori di fissaggio e chiusura del profilo.

Per una linea composta da più pensili consecutivi è generalmente preferibile una striscia da 24V, mentre il 12V può risultare utile nei tratti molto brevi che richiedono punti di taglio ravvicinati.

Se non hai ancora scelto il prodotto, consulta prima la guida Come scegliere una striscia LED per il sottopensile della cucina.

Materiale necessario

Prima del montaggio prepara tutti i componenti e gli strumenti necessari:

• striscia LED della lunghezza e tensione corrette;
• profilo in alluminio compatibile con la larghezza della striscia;
• diffusore e tappi terminali;
• alimentatore dimensionato correttamente;
• cavo elettrico adatto alla bassa tensione;
• connettori compatibili oppure materiale per la saldatura;
• interruttore, sensore o controller, se previsto;
• metro;
• matita;
• livella;
• forbici adatte al taglio della striscia;
• seghetto per alluminio o utensile idoneo;
• trapano o avvitatore;
• viti o clip di fissaggio;
• detergente sgrassante e panno pulito.

Prima di procedere verifica anche che la striscia entri correttamente nel profilo e che connettori, cavi e diffusore non interferiscano con la chiusura.

1. Rilevare le misure dei pensili

Misura separatamente ogni tratto che dovrà essere illuminato. Non limitarti alla lunghezza complessiva della cucina, perché cappa, finestre, colonne e mobili separati possono interrompere il percorso.

Per ogni segmento annota:

• lunghezza utile del fondo del pensile;
• presenza di fianchi, cerniere o accessori;
• distanza tra un mobile e l’altro;
• posizione della cappa;
• eventuali angoli;
• punto di ingresso dei cavi;
• posizione prevista dell’alimentatore.

Le misure devono essere confrontate con i punti di taglio della striscia. Se un pensile misura 87 cm ma la striscia può essere tagliata soltanto ogni 5 cm, il segmento dovrà essere adattato al punto di taglio disponibile più vicino senza superare lo spazio utile.

2. Stabilire il percorso della luce

Decidi se la linea luminosa dovrà:

• seguire tutti i pensili;
• interrompersi in corrispondenza della cappa;
• proseguire con un cavo nascosto dietro la cappa;
• illuminare soltanto le principali superfici operative;
• essere suddivisa in più zone indipendenti.

Una progettazione preventiva evita giunzioni visibili, cavi scoperti e modifiche successive al mobile.

Quando sono presenti più tratti separati, prepara un semplice schema indicando la lunghezza di ogni segmento e il percorso dei collegamenti.

3. Scegliere la posizione del profilo

La posizione del profilo determina dove arriverà la luce sul piano di lavoro.

Se viene montato troppo vicino alla parete, il fascio può concentrarsi sullo schienale e illuminare meno la parte anteriore del top. Una posizione centrale o leggermente avanzata permette generalmente di distribuire meglio la luce sull’intera profondità del piano.

Il profilo deve essere installato:

• in una posizione lineare e regolare;
• senza interferire con ante e cerniere;
• in modo che la sorgente non sia direttamente visibile;
• abbastanza avanzato da illuminare il piano;
• senza sporgere visivamente dal mobile.

Prima di fissarlo definitivamente, appoggia temporaneamente il profilo sotto il pensile e verifica la posizione osservandolo sia in piedi sia da seduto.

4. Decidere dove installare l’alimentatore

L’alimentatore deve essere scelto e posizionato prima di iniziare il passaggio dei cavi.

Può essere collocato:

• sopra i pensili;
• all’interno di una colonna tecnica;
• in un vano superiore del mobile;
• in una zona predisposta dall’elettricista;
• in un punto nascosto ma accessibile.

Non dovrebbe essere murato o chiuso definitivamente. Deve rimanere raggiungibile per controlli, manutenzione o sostituzione e disporre della ventilazione richiesta dal modello utilizzato.

La tensione dell’alimentatore deve corrispondere esattamente a quella della striscia. Una striscia da 24V richiede un alimentatore da 24V; una striscia da 12V richiede un alimentatore da 12V.

Per calcolare la potenza necessaria consulta la guida Come calcolare l’alimentatore per una striscia LED.

5. Predisporre il passaggio dei cavi

I cavi dovrebbero essere nascosti il più possibile all’interno o dietro i mobili.

Il passaggio può avvenire:

• attraverso piccoli fori nei fianchi dei pensili;
• dietro la schiena del mobile;
• sopra i pensili;
• all’interno di una canalina discreta;
• attraverso predisposizioni realizzate dall’arredatore o dall’elettricista.

Prima di forare verifica sempre la posizione di cerniere, ferramenta, tubazioni e cavi già presenti.

Il foro deve essere sufficiente per il passaggio del cavo o del connettore, ma non più grande del necessario. Eventuali bordi taglienti devono essere protetti per evitare danni all’isolamento.

6. Tagliare il profilo in alluminio

Misura il profilo separatamente per ogni tratto e segna con precisione la linea di taglio.

Per ottenere un bordo pulito:

• blocca il profilo durante il taglio;
• utilizza un utensile adatto all’alluminio;
• mantieni il taglio perpendicolare;
• elimina eventuali bave;
• verifica la misura prima del fissaggio.

Il diffusore può essere tagliato alla stessa lunghezza del profilo. In alcuni casi è preferibile tagliarlo separatamente per evitare crepe o bordi irregolari.

7. Fissare il profilo sotto i pensili

Il profilo può essere fissato con clip, viti o altri sistemi previsti dal modello.

Il fissaggio meccanico è generalmente più stabile rispetto al solo biadesivo, soprattutto in cucina, dove calore, vapore e pulizia possono ridurre nel tempo l’adesione.

Procedi in questo modo:

1. segna la posizione del profilo;
2. controlla l’allineamento con una livella;
3. segna i punti di fissaggio;
4. verifica che non siano presenti ostacoli nel mobile;
5. fissa clip o profilo;
6. controlla che il profilo sia stabile e rettilineo.

Le viti non devono deformare il profilo né interferire con la striscia e il diffusore.

8. Tagliare la striscia LED

La striscia può essere tagliata esclusivamente nei punti indicati dal produttore.

Prima del taglio:

• misura nuovamente il tratto interno del profilo;
• individua il punto di taglio più vicino;
• controlla la posizione delle piazzole di contatto;
• verifica che rimanga spazio per il connettore o i cavi;
• segna chiaramente il punto da tagliare.

Utilizza forbici precise e realizza un taglio perpendicolare. Un taglio fuori posizione può interrompere il circuito e rendere inutilizzabile il segmento.

9. Preparare i collegamenti

I diversi segmenti possono essere collegati mediante:

• connettori rapidi compatibili;
• connettori con cavo;
• connettori angolari;
• saldatura diretta dei cavi;
• morsetti o sistemi previsti dal progetto.

Il connettore deve essere compatibile con:

• larghezza della striscia;
• numero dei contatti;
• tipologia monocolore, CCT o RGB;
• spessore del circuito;
• eventuale rivestimento protettivo;
• potenza e corrente del sistema.

Per una striscia monocolore a due contatti bisogna rispettare la polarità positiva e negativa lungo tutto il percorso.

Una polarità invertita può impedire l’accensione del tratto interessato. Prima di chiudere il profilo controlla quindi che tutti i collegamenti seguano lo stesso orientamento.

Puoi consultare la collezione dei connettori per strisce LED.

10. Pulire il profilo e applicare la striscia

Prima di applicare la striscia, la superficie interna del profilo deve essere pulita, asciutta e priva di polvere o residui di lavorazione.

Procedi nel seguente modo:

1. pulisci l’interno del profilo;
2. lascia asciugare completamente;
3. posiziona la striscia senza rimuovere subito tutto il supporto adesivo;
4. verifica l’allineamento;
5. rimuovi gradualmente la pellicola;
6. premi delicatamente lungo tutta la lunghezza.

Non tirare la striscia e non creare curve o pieghe all’interno del profilo.

L’adesivo posteriore serve a mantenere il contatto tra striscia e alluminio. Il profilo, invece, deve essere fissato in modo indipendente al mobile.

11. Installare il diffusore

Dopo aver applicato e collegato la striscia, inserisci il diffusore previsto dal profilo.

Il diffusore opale:

• protegge la striscia;
• nasconde i componenti interni;
• rende la linea luminosa più morbida;
• riduce la visibilità dei punti LED;
• migliora la pulizia estetica dell’installazione.

Prima della chiusura definitiva è comunque consigliabile eseguire una prima prova di accensione.

12. Collegare la striscia all’alimentatore

Con l’impianto disalimentato, collega l’uscita in bassa tensione dell’alimentatore alla striscia rispettando tensione e polarità.

Verifica:

• corrispondenza tra 12V o 24V;
• polarità positiva e negativa;
• serraggio dei collegamenti;
• isolamento dei contatti;
• sezione adeguata dei cavi;
• assenza di fili scoperti;
• corretto ingresso della rete elettrica nell’alimentatore.

Il collegamento dell’ingresso dell’alimentatore alla rete domestica deve essere eseguito in sicurezza e, quando necessario, da un elettricista qualificato.

13. Collegare interruttore, sensore o dimmer

La striscia può essere comandata mediante:

• interruttore a parete;
• interruttore integrato nel mobile;
• sensore di prossimità;
• sensore di apertura;
• dimmer manuale;
• controller con telecomando;
• sistema smart compatibile.

Il dispositivo di comando deve essere scelto considerando tensione, potenza totale e tipo di striscia.

Se è prevista la dimmerazione, alimentatore, controller e striscia devono essere compatibili. La posizione del sensore deve inoltre consentire un utilizzo comodo senza attivazioni involontarie.

Come gestire una cappa tra due pensili

Quando la cappa interrompe la linea sottopensile, sono possibili diverse soluzioni.

Interrompere la striscia

La luce termina sul pensile prima della cappa e riprende su quello successivo. I due segmenti vengono collegati con un cavo nascosto sopra o dietro i mobili.

Passare il collegamento dietro la cappa

Se la configurazione del mobile lo consente, un cavo può attraversare la zona non illuminata mantenendo elettricamente collegati i due segmenti.

Illuminare anche la zona della cappa

Questa soluzione deve essere valutata considerando la presenza di un’illuminazione già integrata, il calore, il vapore e la possibilità di fissare il profilo senza interferire con l’apparecchio.

Non applicare la striscia direttamente sulla cappa senza avere verificato materiali, temperature e modalità di manutenzione.

Come collegare pensili separati

Quando i mobili non sono adiacenti, i segmenti di striscia devono essere uniti con un collegamento nascosto oppure alimentati separatamente.

Le possibilità più comuni sono:

• passaggio del cavo sopra i pensili;
• passaggio dietro lo schienale;
• canalina coordinata con il mobile;
• predisposizione interna alla parete;
• alimentazione indipendente dei diversi gruppi.

La scelta dipende dalla distanza, dalla potenza e dalla possibilità di nascondere il cavo.

Se vengono utilizzati più alimentatori o più zone di comando, è importante stabilire se le luci dovranno accendersi insieme o separatamente.

Come gestire un angolo della cucina

La striscia non deve essere piegata bruscamente a 90 gradi.

In corrispondenza dell’angolo puoi:

• tagliare la striscia e usare un connettore angolare;
• collegare i due segmenti con un breve cavo;
• utilizzare due profili separati;
• realizzare una saldatura tra i segmenti.

Il collegamento deve rimanere nascosto e non impedire l’inserimento del diffusore.

Prima del montaggio verifica anche l’apertura delle ante poste nell’angolo.

Alimentazione da un’estremità o da più punti

Per i tratti brevi è normalmente possibile alimentare la striscia da una sola estremità.

Quando la linea diventa più lunga o la potenza totale aumenta, può verificarsi una riduzione della luminosità nella parte finale. In questi casi il progetto può richiedere:

• alimentazione da entrambe le estremità;
• alimentazione centrale;
• suddivisione in più segmenti;
• cavi di sezione maggiore;
• più linee in parallelo;
• un alimentatore aggiuntivo.

La soluzione deve essere calcolata considerando lunghezza, watt per metro, corrente e caratteristiche della striscia.

Come eseguire il collaudo

Prima di chiudere completamente il sistema, esegui una prova di funzionamento.

Controlla che:

• tutti i segmenti si accendano;
• la luminosità sia uniforme;
• non siano presenti lampeggiamenti;
• i collegamenti non si scaldino;
• il dimmer o sensore funzioni correttamente;
• la polarità sia rispettata;
• la luce copra tutta la profondità del piano;
• la sorgente non sia direttamente visibile.

Lascia il sistema acceso per un periodo di prova e verifica che alimentatore, cavi e profili funzionino regolarmente.

Solo dopo il collaudo inserisci definitivamente diffusori, tappi e finiture.

Errori da evitare durante l’installazione

• Iniziare il montaggio senza avere misurato separatamente ogni pensile.
• Tagliare la striscia fuori dai punti consentiti.
• Posizionare il profilo troppo vicino alla parete.
• Lasciare visibile direttamente la sorgente luminosa.
• Applicare la striscia direttamente sul mobile senza dissipazione.
• Utilizzare un profilo incompatibile con la larghezza della striscia.
• Invertire la polarità durante i collegamenti.
• Piegare la striscia bruscamente negli angoli.
• Utilizzare connettori non compatibili.
• Nascondere l’alimentatore in un punto non accessibile.
• Chiudere l’alimentatore in un vano non ventilato.
• Installare il diffusore senza avere prima collaudato il sistema.
• Far passare i cavi vicino a elementi caldi o taglienti.
• Non verificare la caduta di tensione sui tratti più lunghi.

Per approfondire le problematiche più comuni consulta anche la guida Errori con le strisce LED: quali evitare.

Manutenzione della striscia sottopensile

Una corretta manutenzione aiuta a preservare la qualità dell’installazione.

Periodicamente:

• pulisci il diffusore con un panno morbido;
• evita prodotti abrasivi;
• controlla che il profilo sia stabile;
• verifica che non siano presenti cavi danneggiati;
• mantieni accessibile l’alimentatore;
• controlla eventuali variazioni di luminosità;
• non spruzzare direttamente detergenti sul profilo.

Se un segmento non si accende, controlla prima alimentazione, polarità, connettori e continuità dei cavi.

Configurazione consigliata

Per una cucina moderna con più pensili consecutivi, una configurazione tipica può comprendere:

• striscia LED COB 24V da 10 o 14 W/m;
• luce 4000K per un piano di lavoro neutro e nitido;
• CRI pari o superiore a 90;
• profilo in alluminio con diffusore opale;
• alimentatore 24V dimensionato con margine;
• collegamenti compatibili con larghezza e numero di contatti;
• interruttore o sensore facilmente accessibile;
• alimentatore nascosto ma ispezionabile.

La configurazione definitiva deve essere adattata alle misure reali e alla disposizione dei mobili.

Prodotti consigliati

Striscia LED COB 10W 4000K 24V

Indicata per realizzare un’illuminazione sottopensile uniforme, continua e funzionale in una cucina normalmente illuminata.

Striscia LED COB 14W 4000K 24V

Adatta quando il piano di lavoro richiede una maggiore intensità luminosa o presenta finiture scure.

Profili in alluminio per strisce LED

Fondamentali per dissipare il calore, proteggere la striscia e integrare il diffusore nella parte inferiore del pensile.

Alimentatori per strisce LED

Disponibili in diverse tensioni e potenze per alimentare correttamente il sistema in base alla lunghezza installata.

Connettori per strisce LED

Utili per collegare segmenti separati, attraversare la zona della cappa e gestire angoli e discontinuità tra i mobili.

Domande frequenti

Dove va posizionata la striscia LED sotto il pensile?

Il profilo dovrebbe essere posizionato in modo da illuminare tutta la profondità del piano. Una posizione centrale o leggermente avanzata è generalmente più efficace rispetto a un montaggio troppo vicino alla parete.

La striscia può essere incollata direttamente sul mobile?

È preferibile installarla all’interno di un profilo in alluminio, che migliora la dissipazione, protegge la striscia e rende il risultato più ordinato.

Come si collegano due pensili separati?

I due segmenti possono essere uniti con un cavo nascosto sopra, dietro o all’interno dei mobili. In alternativa possono essere alimentati separatamente, se il progetto lo richiede.

Come si supera la cappa?

La striscia può interrompersi in corrispondenza della cappa e riprendere sul pensile successivo, collegando i due tratti con un cavo nascosto.

Come si gira un angolo con la striscia LED?

La striscia deve essere tagliata nel punto previsto e collegata con un connettore angolare, un breve cavo o una saldatura. Non deve essere piegata bruscamente a 90 gradi.

Dove va installato l’alimentatore?

Può essere collocato sopra i pensili, in una colonna o in un vano tecnico. Deve rimanere accessibile, correttamente ventilato e protetto.

Si può usare un sensore sottopensile?

Sì. È possibile utilizzare un sensore di prossimità, apertura o movimento, purché sia compatibile con tensione e potenza del sistema.

È possibile dimmerare la striscia?

Sì, utilizzando alimentatore, controller o dimmer compatibili con la striscia e con il metodo di comando scelto.

Perché la striscia è meno luminosa alla fine?

La causa può essere una caduta di tensione dovuta alla lunghezza, alla potenza o alla sezione dei cavi. Può essere necessario alimentare la linea da più punti o dividerla in segmenti.

Quando bisogna provare la striscia?

È consigliabile provarla prima dell’applicazione definitiva, dopo i collegamenti e nuovamente prima di chiudere il diffusore.
