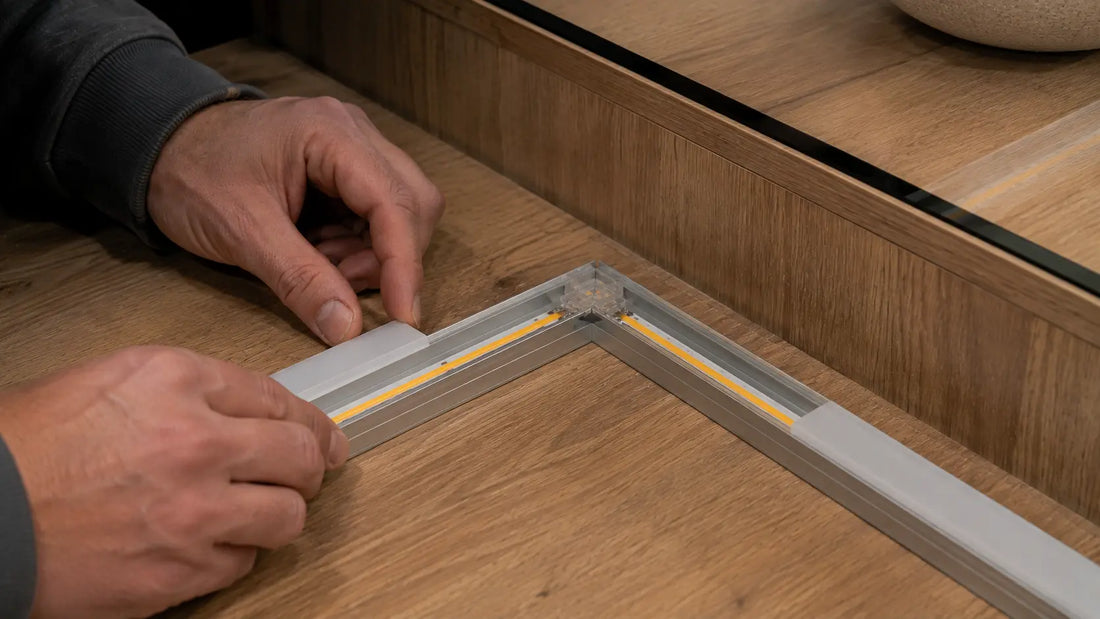

Come collegare le strisce LED ad angolo: connettori, cavi e saldatura

Quando una striscia LED deve cambiare direzione, il punto più delicato è quasi sempre l'angolo. Piegare il circuito in modo brusco può danneggiare le piste, sollevare la striscia dal supporto o creare una curva poco stabile.

La soluzione più pulita consiste normalmente nel dividere il percorso in due segmenti e collegarli nel punto di cambio direzione. Per farlo si può utilizzare un connettore a L, un breve tratto di cavo oppure una saldatura.

Non esiste però una soluzione migliore in assoluto. Un angolo perfettamente piano a 90° è diverso da due profili sfalsati, da una nicchia, da un mobile o da un cambio di direzione tra due superfici.

Nota di sicurezza: taglio e collegamenti devono essere eseguiti a impianto disalimentato. Le indicazioni di questa guida riguardano principalmente strisce LED a bassa tensione 12V e 24V.

Si può piegare direttamente una striscia LED a 90 gradi?

In generale è meglio evitare una piega netta del circuito.

Una striscia LED è flessibile lungo il proprio percorso, ma questo non significa che possa essere schiacciata o ripiegata liberamente in qualsiasi direzione.

Una piega troppo stretta può:

• danneggiare le piste conduttive;
• creare tensione sul circuito;
• sollevare la striscia dal profilo;
• danneggiare LED o rivestimento;
• creare un punto meccanicamente debole.

Per un angolo netto è quindi preferibile utilizzare due segmenti distinti.

Le tre soluzioni principali per realizzare un angolo

Per collegare due segmenti che cambiano direzione si utilizzano principalmente tre sistemi:

1. connettore rigido a L;
2. connettore o collegamento con cavo;
3. cavi saldati direttamente alle piazzole.

La scelta dipende soprattutto dalla geometria dell'installazione.

1. Connettore a L

Il connettore a L permette di collegare due segmenti disposti a 90 gradi sullo stesso piano.

È una soluzione particolarmente pratica per:

• mensole;
• vetrine;
• mobili;
• cornici luminose;
• profili disposti a L;
• percorsi rettangolari;
• sottopensili angolari.

Le due strisce vengono tagliate nei punti previsti e inserite sui due lati del connettore rispettando la polarità.

Quando il connettore a L è la scelta migliore

Il connettore rigido funziona bene quando:

• l'angolo è realmente di 90°;
• le due strisce sono sullo stesso piano;
• la larghezza del connettore corrisponde alla striscia;
• lo spazio disponibile è sufficiente;
• il connettore entra nel profilo;
• si vuole evitare la saldatura.

In queste condizioni permette di ottenere un collegamento semplice e ordinato.

Quando il connettore a L non è adatto

Un connettore rigido diventa meno pratico quando:

• l'angolo non è esattamente di 90°;
• i due profili non sono perfettamente allineati;
• una striscia si trova più in alto dell'altra;
• bisogna passare da una superficie orizzontale a una verticale;
• il connettore è troppo largo per il profilo;
• serve superare uno spazio senza luce.

In questi casi un breve collegamento flessibile è generalmente più facile da gestire.

2. Collegamento dell'angolo con un cavo

Il collegamento con cavo separa elettricamente i due segmenti senza obbligarli a trovarsi nella stessa posizione geometrica.

Lo schema è semplice:

Striscia 1 → cavo → Striscia 2

Il cavo può essere collegato tramite connettori compatibili oppure saldato direttamente alle piazzole.

Questa soluzione offre molta più libertà rispetto a una L rigida.

Quando conviene usare il cavo

È particolarmente utile quando:

• l'angolo non è perfettamente a 90°;
• i due segmenti sono leggermente distanti;
• i profili non sono complanari;
• bisogna passare da un ripiano a un altro;
• la striscia gira dietro un elemento del mobile;
• bisogna superare una zona che non deve illuminarsi;
• serve lasciare libertà meccanica al collegamento.

Il cavo non deve però essere lasciato in tensione: deve accompagnare il cambio di direzione senza tirare le estremità della striscia.

Angolo diverso da 90 gradi

Se il percorso deve cambiare direzione di 30°, 45°, 60° o con un angolo irregolare, un connettore rigido a L non è la soluzione corretta.

In questi casi è preferibile collegare i due segmenti con un breve tratto di cavo flessibile.

In questo modo le strisce possono essere posizionate secondo la geometria reale senza forzare il circuito o il connettore.

Passare da una superficie orizzontale a una verticale

È un caso diverso dal normale angolo piano.

Per esempio:

• sottopensile → fianco del mobile;
• mensola → parete;
• soffitto → parete;
• base di una nicchia → lato verticale.

Qui le due strisce non si trovano sullo stesso piano. Un connettore rigido a L normalmente non risolve correttamente il cambio di superficie.

Un breve collegamento con cavo permette invece di raggiungere il secondo segmento senza piegare la striscia.

3. Collegamento saldato

Quando lo spazio è ridotto o il collegamento deve essere completamente personalizzato, si possono saldare direttamente piccoli cavi alle piazzole dei due segmenti.

Il principio rimane:

+ con +

- con -

per una normale striscia monocolore.

Il collegamento saldato è particolarmente utile quando:

• il connettore non entra nel profilo;
• serve un cavetto molto corto;
• l'angolo ha una geometria particolare;
• la giunzione deve rimanere nascosta;
• non esiste un connettore compatibile;
• serve maggiore libertà nella posizione dei cavi.

Connettore a L o saldatura?

Per un normale angolo interno, accessibile e perfettamente a 90°, il connettore a L è spesso la soluzione più pratica.

La saldatura diventa più interessante quando l'installazione è molto compatta o su misura.

Per un confronto generale tra i due sistemi consulta Connettori o saldatura per strisce LED: quale scegliere.

Prima di creare l'angolo bisogna tagliare la striscia

Per dividere il percorso in due segmenti, la striscia deve essere tagliata esclusivamente nei punti previsti.

La distanza tra i punti di taglio varia da un modello all'altro.

Prima di procedere:

1. misura il primo tratto;
2. individua il punto di taglio disponibile più adatto;
3. taglia in modo diritto;
4. controlla che le piazzole siano integre;
5. misura il secondo segmento;
6. prepara il collegamento angolare.

Per le strisce COB consulta anche Come tagliare e collegare una striscia LED COB.

La misura dell'angolo va considerata prima del taglio

Uno degli errori più comuni consiste nel tagliare entrambi i segmenti alla lunghezza esatta della superficie senza considerare lo spazio occupato dal collegamento.

Con un connettore a L bisogna tenere conto:

• della posizione delle piazzole;
• dell'ingombro del connettore;
• della distanza effettiva dall'angolo;
• della posizione dei profili;

Prima di tagliare conviene quindi posizionare a secco profilo, connettore e striscia.

Come montare un connettore a L

1. Disalimenta l'impianto.
2. Misura i due lati dell'angolo.
3. Individua i punti di taglio corretti.
4. Taglia i due segmenti in modo perpendicolare.
5. Controlla che le piazzole siano integre.
6. Apri i due lati del connettore.
7. Inserisci il primo segmento.
8. Allinea i contatti metallici alle piazzole.
9. Inserisci il secondo segmento rispettando la polarità.
10. Chiudi entrambi i blocchi.
11. Controlla che le strisce non siano sottoposte a trazione.
12. Prova il collegamento prima di chiudere il profilo.

Polarità nell'angolo

Il cambio di direzione non cambia la polarità del circuito.

Su una striscia monocolore devono continuare a corrispondere:

+ → +

- → -

È facile confondersi quando uno dei segmenti viene ruotato di 90°. Non bisogna quindi basarsi soltanto sulla posizione visiva delle piste: controlla sempre i simboli sulle piazzole.

Connettore a L da 8 mm o 10 mm?

La misura deve corrispondere alla larghezza della striscia.

GISLED dispone attualmente di connettori angolari COB monocolore a 2 PIN sia per strisce da 8 mm sia per strisce da 10 mm.

Un connettore da 8 mm non può essere utilizzato correttamente su una striscia da 10 mm e viceversa.

Prima dell'acquisto controlla quindi la larghezza indicata nella scheda tecnica della striscia.

Numero di PIN

La larghezza non è l'unico dato da verificare.

Una normale striscia monocolore utilizza generalmente due contatti e richiede quindi un connettore 2 PIN compatibile.

Strisce CCT, RGB o RGB+CCT utilizzano più canali e richiedono collegamenti differenti.

Un connettore angolare 2 PIN non può gestire una striscia multicanale soltanto perché ha la stessa larghezza.

Come fare un angolo con una striscia COB

Con una COB è particolarmente importante evitare pieghe strette sulla superficie luminosa.

Per un angolo netto conviene:

1. tagliare nel punto previsto;
2. creare due segmenti;
3. utilizzare un connettore COB compatibile oppure un cavetto;
4. verificare la continuità luminosa;
5. installare i segmenti senza tensione meccanica.

La COB permette di ottenere una linea molto uniforme sui tratti rettilinei, ma il punto di collegamento deve comunque essere progettato correttamente.

Ci sarà una zona buia nell'angolo?

Dipende dalla geometria del collegamento.

Tra due segmenti distinti rimane inevitabilmente una piccola zona nella quale non sono presenti LED. Quanto questa zona sia visibile dipende da:

• distanza tra le estremità;
• tipo di connettore;
• profilo;
• diffusore;
• distanza dalla superficie illuminata;
• posizione dell'osservatore.

In una linea indiretta la piccola interruzione può risultare praticamente impercettibile. In un profilo completamente a vista richiede invece maggiore attenzione.

Come ridurre la zona scura nell'angolo

Conviene:

• mantenere i segmenti il più vicino possibile senza forzarli;
• utilizzare un connettore compatto;
• posizionare correttamente il diffusore;
• evitare cavetti inutilmente lunghi;
• valutare una saldatura compatta quando lo spazio è molto ridotto.

Non bisogna però sacrificare l'affidabilità elettrica soltanto per guadagnare pochi millimetri di luce.

Angolo dentro un profilo in alluminio

Quando la striscia è installata in un profilo, bisogna progettare insieme profilo, striscia e collegamento.

Prima del montaggio verifica:

• larghezza interna del profilo;
• larghezza del connettore;
• altezza del connettore;
• spazio sotto il diffusore;
• uscita del cavo;
• posizione delle clip o delle viti.

Un connettore perfettamente compatibile con la striscia può comunque essere troppo grande per il profilo.

Per scegliere la struttura corretta consulta Come scegliere il profilo in alluminio per una striscia LED.

Due profili che formano un angolo

Prima di fissarli definitivamente, posiziona entrambi i profili e verifica dove termineranno le strisce.

Se i profili si incontrano perfettamente sullo stesso piano, una L rigida può essere una buona soluzione.

Se invece rimane uno spazio oppure i profili non sono perfettamente allineati, il cavetto offre maggiore tolleranza.

Angolo sottopensile

In una cucina ad angolo si possono incontrare due situazioni.

Pensili continui sullo stesso livello

Se i profili si incontrano a 90° e sono sullo stesso piano, è possibile utilizzare un connettore a L compatibile.

Pensili sfalsati o con ostacoli

Se tra i due tratti sono presenti giunti del mobile, fianchi, differenze di profondità o piccoli spazi, è generalmente più semplice utilizzare un cavetto.

Per l'intero progetto sottopensile consulta Come installare una striscia LED sottopensile in cucina.

Angolo in una nicchia

In una nicchia rettangolare è possibile avere fino a quattro cambi di direzione.

Prima di installare la striscia conviene decidere:

• dove inizierà la linea;
• dove saranno i punti di taglio;
• come verranno collegati gli angoli;
• dove passeranno i cavi;
• dove terminerà la striscia.

Progettare gli angoli prima evita di arrivare all'ultimo lato con una lunghezza incompatibile con il punto di taglio.

Per il posizionamento della luce consulta Come illuminare una nicchia con strisce LED.

Angolo in una cornice luminosa

Quando la striscia percorre un rettangolo completo, quattro connettori a L sembrano la soluzione più immediata.

Prima di utilizzarli bisogna però verificare la corrente che attraverserà il percorso e la lunghezza totale della striscia.

Su linee estese può essere preferibile distribuire l'alimentazione in più punti invece di far attraversare a tutta la corrente una lunga sequenza di striscia e connettori.

Per approfondire consulta Come evitare la caduta di tensione nelle strisce LED.

Angolo con uno spazio non illuminato

Se tra i due segmenti c'è un tratto che non deve emettere luce, non serve tentare di proseguire con la striscia.

Si può interrompere il circuito LED e utilizzare un cavo per raggiungere il secondo tratto.

È una soluzione utile per superare:

• cerniere;
• montanti;
• cappe;
• divisioni tra mobili;
• porte;
• elementi strutturali.

Quanto deve essere lungo il cavetto nell'angolo?

Solo quanto serve.

Deve essere abbastanza lungo da:

• non tirare le strisce;
• permettere la curva naturale;
• raggiungere comodamente il secondo segmento;
• consentire il montaggio e la manutenzione.

Un cavo eccessivamente lungo rende invece più difficile nascondere il collegamento e può creare disordine nel profilo.

Sezione del cavo

Il cavetto utilizzato nell'angolo deve essere adeguato alla corrente che attraversa quel punto.

Non va scelto soltanto perché è sottile e facile da nascondere.

La sezione dipende da tensione, potenza e lunghezza del collegamento.

Per approfondire consulta Come scegliere la sezione dei cavi per strisce LED.

Il cavo non deve tirare la striscia

Una volta completato il collegamento, il cavetto deve rimanere rilassato.

Una trazione continua può:

• sollevare l'estremità della striscia;
• spostare il connettore;
• indebolire una saldatura;
• danneggiare le piazzole.

Se necessario, il cavo va fissato separatamente in modo che il suo peso non venga sostenuto dalla striscia.

Come saldare un angolo con due cavetti

Su una striscia monocolore si utilizzano normalmente due conduttori.

1. Disalimenta l'impianto.
2. Taglia entrambi i segmenti nei punti previsti.
3. Controlla le piazzole.
4. Prepara due cavetti della lunghezza necessaria.
5. Identifica positivo e negativo.
6. Prepara leggermente cavi e piazzole con stagno.
7. Salda il positivo del primo segmento al positivo del secondo.
8. Ripeti con il negativo.
9. Lascia raffreddare.
10. Controlla che non esistano ponti tra i contatti.
11. Proteggi elettricamente e meccanicamente la giunzione.
12. Esegui il collaudo.

La saldatura richiede esperienza: un tempo eccessivo di contatto può danneggiare le piazzole o il circuito vicino.

Come nascondere il collegamento

Il punto di giunzione può essere nascosto:

• all'interno del profilo, se lo spazio è sufficiente;
• dietro il mobile;
• in una piccola zona tecnica;
• dietro un elemento strutturale;
• in uno spazio accessibile predisposto durante l'installazione.

È preferibile evitare collegamenti completamente murati o irraggiungibili quando possono essere mantenuti accessibili senza compromettere l'estetica.

Attenzione al diffusore del profilo

Prima di considerare conclusa l'installazione, prova a chiudere il diffusore.

Il connettore o il cavo non devono:

• spingere il diffusore verso l'alto;
• creare una gobba;
• premere sulla COB;
• schiacciare una saldatura;
• impedire la chiusura del profilo.

Questo controllo va fatto prima di fissare definitivamente tutto il percorso.

Angoli e strisce IP67 o IP68

Con una striscia protetta il collegamento è più delicato.

Il rivestimento in silicone può rendere necessario accedere alle piazzole e, una volta tagliato, la protezione originale viene interrotta.

Il punto di collegamento deve quindi essere nuovamente protetto con un sistema adatto all'ambiente.

Un normale connettore da interno non rende automaticamente impermeabile l'angolo.

Per approfondire consulta Strisce LED IP20, IP67 o IP68: quale scegliere.

Come scegliere rapidamente la soluzione

Angolo piano e preciso a 90°: connettore a L.

Angolo irregolare: collegamento con cavo.

Due superfici differenti: collegamento con cavo.

Profili leggermente sfalsati: collegamento con cavo.

Spazio molto ridotto: saldatura compatta.

Collegamento facilmente smontabile: connettore.

Zona non illuminata tra due segmenti: cavo.

La geometria reale dell'installazione conta più della semplice presenza di un angolo.

Come collaudare l'angolo

Prima di chiudere il profilo:

1. controlla nuovamente la polarità;
2. accendi la striscia;
3. verifica che entrambi i segmenti funzionino;
4. controlla che non ci siano lampeggi;
5. muovi leggermente il cavetto senza tirarlo;
6. verifica la stabilità del collegamento;
7. controlla che il punto di giunzione non si scaldi in modo anomalo;
8. chiudi il diffusore;
9. verifica nuovamente il funzionamento.

Se il segmento successivo non si accende, controlla prima polarità e contatti nel punto di giunzione.

Errori da evitare

• Piegare la striscia bruscamente a 90°.
• Usare una L rigida su due superfici non complanari.
• Utilizzare un connettore da 8 mm su una striscia da 10 mm.
• Scegliere il connettore senza verificare il numero di PIN.
• Tagliare la striscia fuori dal punto previsto.
• Dimenticare lo spazio occupato dal connettore prima di tagliare.
• Invertire positivo e negativo dopo avere ruotato il secondo segmento.
• Forzare il connettore dentro un profilo troppo stretto.
• Lasciare il cavetto in trazione.
• Utilizzare un cavo troppo sottile soltanto per nasconderlo meglio.
• Saldare troppo a lungo sulle piazzole.
• Lasciare una saldatura senza protezione.
• Considerare impermeabile una giunzione IP67/IP68 appena realizzata.
• Chiudere il diffusore senza avere prima collaudato l'angolo.

Prodotti GISLED consigliati

Connettori per Strisce LED

La collezione GISLED comprende connettori COB monocolore a 2 PIN per strisce da 8 e 10 mm, comprese soluzioni lineari, con cavo e angolari.

Connettore a L COB 2 PIN 8 mm Monocolore

Connettore angolare per strisce COB monocolore da 8 mm compatibili, pensato per realizzare un cambio di direzione a 90° senza saldatura.

Connettore a L COB Monocolore 2 PIN 10 mm

Versione per strisce COB monocolore da 10 mm, 12-24V, indicata per angoli piani a 90°.

Connettore COB 8 mm 2 PIN con Cavo 15 cm

Utile quando i due segmenti non possono essere uniti direttamente con una L rigida oppure quando bisogna superare un piccolo spazio non illuminato.

Connettore COB 10 mm 2 PIN con Cavo 15 cm

Soluzione flessibile per collegamenti tra segmenti COB da 10 mm compatibili, particolarmente pratica nei mobili e nei cambi di direzione non perfettamente allineati.

Domande frequenti

Come faccio un angolo di 90° con una striscia LED?

La soluzione più pulita consiste nel tagliare la striscia nel punto previsto e collegare i due segmenti con un connettore a L compatibile oppure con un breve tratto di cavo.

Posso piegare direttamente la striscia LED a 90 gradi?

È meglio evitare una piega netta, perché può danneggiare il circuito o creare tensione meccanica. Per un angolo preciso è preferibile utilizzare due segmenti.

Come collego una striscia LED con un angolo di 45°?

Un connettore rigido a L è progettato per 90°. Per angoli differenti è generalmente più pratico utilizzare un breve collegamento flessibile tra i due segmenti.

Quando conviene usare il connettore a L?

Quando le due strisce sono sullo stesso piano, l'angolo è di 90° e il connettore è compatibile con larghezza, numero di PIN e spazio disponibile.

Quando è meglio usare un cavetto?

Quando i segmenti sono sfalsati, l'angolo non è esattamente di 90°, bisogna cambiare superficie oppure superare uno spazio non illuminato.

Meglio connettore o saldatura nell'angolo?

Il connettore è più semplice e smontabile. La saldatura occupa meno spazio e permette collegamenti completamente su misura, ma richiede maggiore esperienza.

Posso mettere il connettore a L dentro un profilo?

Sì, ma bisogna verificare larghezza e altezza interna del profilo e assicurarsi che il diffusore possa chiudersi senza premere sul connettore.

Perché dopo l'angolo la striscia non si accende?

Controlla prima polarità, allineamento delle piazzole, inserimento nel connettore e integrità del punto di taglio.

Esistono connettori angolari per strisce COB da 8 e 10 mm?

Sì. GISLED dispone attualmente di connettori a L monocolore 2 PIN sia per COB da 8 mm sia per COB da 10 mm.

Come faccio un angolo tra sottopensile e fianco del mobile?

Poiché i due segmenti si trovano su piani differenti, un breve collegamento con cavo è normalmente più adatto di una L rigida.

Il collegamento crea una zona senza luce?

Tra due segmenti rimane una piccola interruzione. La sua visibilità dipende dal connettore, dalla distanza tra le strisce, dal diffusore e dal tipo di illuminazione.

Come collego due profili che non combaciano perfettamente?

È preferibile utilizzare un cavetto flessibile, che permette di compensare piccoli disallineamenti senza mettere in tensione strisce e connettori.
