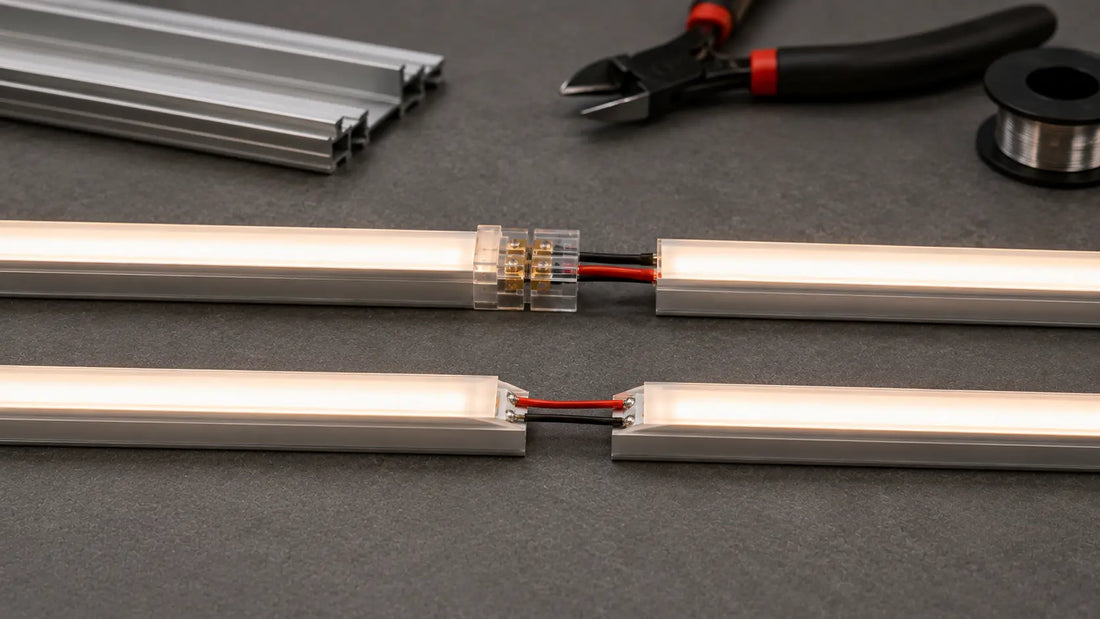

Connettori o saldatura per strisce LED: quale scegliere

Per collegare due segmenti di striscia LED, superare un angolo o portare l’alimentazione al circuito è possibile utilizzare connettori rapidi oppure saldare direttamente i cavi sulle piazzole della striscia.

Entrambe le soluzioni possono essere valide, ma non sono automaticamente adatte a qualsiasi impianto. La scelta deve considerare larghezza della striscia, numero di contatti, corrente assorbita, spazio disponibile, possibilità di manutenzione e grado di protezione richiesto.

In questa guida confrontiamo connettori e saldatura per capire quale sistema utilizzare nelle installazioni domestiche e professionali.

Come si collega una striscia LED

Le strisce LED presentano piazzole conduttive nei punti predisposti per il taglio e il collegamento.

Queste piazzole permettono di:

• unire due segmenti;
• collegare un cavo di alimentazione;
• superare uno spazio non illuminato;
• realizzare un angolo;
• creare una derivazione;
• collegare la striscia a un controller;
• sostituire un tratto danneggiato.

Il numero delle piazzole varia in base alla tipologia della striscia:

• monocolore: normalmente 2 contatti;
• CCT: più contatti per i due canali di bianco;
• RGB: contatti dedicati ai tre colori;
• RGBW: contatti aggiuntivi per il canale bianco.

Il connettore o il cablaggio devono corrispondere esattamente al numero e alla disposizione dei contatti.

Cosa sono i connettori rapidi

I connettori rapidi permettono di bloccare le estremità della striscia all’interno di un piccolo elemento meccanico, senza utilizzare saldatore e stagno.

In base al modello possono collegare:

• due strisce in linea;
• una striscia a un cavo;
• due segmenti con un tratto flessibile intermedio;
• due strisce disposte a 90 gradi;
• la striscia a un nuovo punto di alimentazione.

La chiusura del connettore porta i contatti metallici a premere sulle piazzole della striscia, realizzando la continuità elettrica.

Cosa significa saldare una striscia LED

La saldatura consiste nel fissare direttamente uno o più cavi alle piazzole della striscia mediante stagno e saldatore.

Il collegamento viene successivamente isolato e protetto per evitare:

• cortocircuiti;
• distacco dei fili;
• ossidazione;
• contatto con parti metalliche;
• sollecitazioni meccaniche sulle piazzole.

Quando viene eseguita correttamente, la saldatura consente di ottenere una giunzione molto compatta e stabile.

Vantaggi dei connettori rapidi

I connettori sono particolarmente utili quando si desidera realizzare un’installazione semplice e facilmente modificabile.

I principali vantaggi sono:

• non richiedono un saldatore;
• riducono i tempi di montaggio;
• permettono di sostituire facilmente un segmento;
• sono adatti anche a chi non ha esperienza di saldatura;
• rendono ordinati i collegamenti ripetitivi;
• sono disponibili in versioni lineari, angolari e con cavo;
• evitano di riscaldare direttamente il circuito LED.

Per piccoli impianti interni e strisce compatibili, un connettore rapido di buona qualità rappresenta spesso la soluzione più pratica.

Limiti dei connettori rapidi

Il connettore deve essere scelto con precisione. Un modello non perfettamente compatibile può creare un contatto instabile.

I principali limiti sono:

• ingombro maggiore rispetto alla saldatura;
• possibile incompatibilità con profili stretti;
• corrente massima limitata;
• sensibilità a trazione e movimenti;
• contatto non corretto se la striscia è inserita male;
• difficoltà con strisce rivestite in silicone;
• possibile aumento della resistenza elettrica;
• protezione IP normalmente non mantenuta senza interventi aggiuntivi.

Un connettore rapido non deve essere scelto soltanto perché la larghezza sembra corretta. Deve essere compatibile anche con spessore, contatti e corrente della striscia.

Vantaggi della saldatura

La saldatura è spesso preferita negli impianti professionali o quando lo spazio disponibile è molto ridotto.

I principali vantaggi sono:

• collegamento compatto;
• ingombro ridotto all’interno del profilo;
• maggiore libertà nella scelta della lunghezza dei cavi;
• possibilità di collegare strisce con piazzole particolari;
• buona stabilità quando il lavoro è eseguito correttamente;
• facilità di protezione con guaina o materiale isolante;
• minore dipendenza dalla disponibilità di un connettore specifico.

È particolarmente utile nei profili molto stretti, negli angoli su misura e nei progetti in cui la giunzione deve rimanere completamente nascosta.

Limiti della saldatura

La saldatura richiede maggiore precisione rispetto a un connettore rapido.

Gli errori più comuni comprendono:

• temperatura eccessiva;
• tempo di contatto troppo lungo;
• distacco della piazzola;
• ponte di stagno tra due contatti;
• polarità invertita;
• filo non fissato meccanicamente;
• isolamento insufficiente;
• saldatura fredda o fragile.

Una saldatura non corretta può risultare meno affidabile di un buon connettore rapido.

Confronto tra connettori e saldatura

La prima verifica: larghezza della striscia

La larghezza è uno dei dati più importanti nella scelta del connettore.

Le strisce possono misurare, per esempio:

• 8 mm;
• 10 mm;
• 12 mm;
• larghezze superiori nei modelli multicanale o protetti.

Un connettore da 8 mm non può essere utilizzato con una striscia da 10 mm. Allo stesso modo, un connettore più largo potrebbe non bloccare correttamente una striscia più stretta.

La misura deve essere verificata sul circuito effettivo, considerando anche l’eventuale rivestimento in silicone.

Numero di contatti e tipologia della striscia

Il numero di PIN deve corrispondere ai contatti presenti sulla striscia.

Striscia monocolore

Utilizza normalmente due contatti:

• positivo;
• negativo.

Richiede quindi un connettore a 2 PIN della larghezza corretta.

Striscia CCT

Utilizza più contatti per gestire separatamente i due canali di luce calda e fredda.

Un connettore monocolore a 2 PIN non è compatibile.

Striscia RGB o RGBW

Richiede connettori con il numero corretto di contatti per i diversi canali colore.

La disposizione delle piazzole deve corrispondere al connettore e al controller utilizzato.

Connettori per strisce COB

Le strisce COB utilizzano una superficie luminosa continua che può arrivare molto vicino alle piazzole di taglio.

Il connettore deve essere specificamente progettato per:

• larghezza del circuito;
• posizione delle piazzole;
• spessore della striscia;
• numero di contatti;
• eventuale copertura luminosa sopra il circuito.

I connettori trasparenti possono aiutare a ridurre l’interruzione visiva tra due segmenti COB, ma la continuità finale dipende anche dalla distanza tra le estremità e dalla struttura del prodotto.

La collezione GISLED comprende connettori COB monocolore a 2 PIN per strisce da 8 e 10 mm.

Connettori per strisce SMD

Nelle strisce SMD le piazzole sono normalmente ben visibili tra i gruppi di LED.

Bisogna comunque controllare:

• larghezza del circuito;
• numero di PIN;
• distanza dei contatti;
• presenza del rivestimento;
• spessore della striscia;
• corrente supportata.

Un connettore previsto per una striscia COB non è automaticamente compatibile con una SMD della stessa larghezza.

Connettore lineare

Il connettore lineare unisce due segmenti disposti sullo stesso asse.

È indicato quando:

• si deve prolungare una striscia;
• si sostituisce un tratto;
• si uniscono due spezzoni nello stesso profilo;
• non serve uno spazio non illuminato tra i segmenti.

Prima della chiusura bisogna controllare che entrambe le estremità siano inserite fino in fondo e che positivo e negativo rimangano correttamente allineati.

Connettore con cavo

Il connettore con cavo permette di separare fisicamente due segmenti o portare la striscia a un nuovo punto di alimentazione.

È utile per:

• superare la cappa della cucina;
• collegare pensili separati;
• attraversare uno spazio non illuminato;
• portare il cavo fuori dal profilo;
• collegare la striscia a un morsetto;
• raggiungere l’alimentatore o il controller.

Il cavo deve avere una sezione adatta alla corrente del segmento.

Connettore a L

Il connettore a L permette di unire due strisce disposte a 90 gradi.

È indicato per:

• mensole angolari;
• vetrine;
• profili disposti a L;
• mobili;
• percorsi perimetrali;
• installazioni sottopensile angolari.

La striscia non deve essere piegata bruscamente nell’angolo quando il prodotto non è progettato per questo movimento.

Bisogna inoltre verificare che il connettore a L possa essere inserito nel profilo e chiuso dal diffusore.

Quando scegliere un connettore rapido

Il connettore è generalmente indicato quando:

• l’impianto è a bassa o media potenza;
• la striscia è perfettamente compatibile;
• il collegamento deve poter essere riaperto;
• lo spazio nel profilo è sufficiente;
• l’installazione è interna e asciutta;
• si vuole evitare l’utilizzo del saldatore;
• serve una sostituzione rapida dei segmenti.

Quando scegliere la saldatura

La saldatura è generalmente preferibile quando:

• lo spazio disponibile è molto ridotto;
• il profilo non può contenere il connettore;
• serve un collegamento su misura;
• la corrente è elevata;
• il connettore compatibile non è disponibile;
• la striscia utilizza molti contatti;
• la giunzione deve rimanere completamente nascosta;
• il collegamento non deve essere smontato frequentemente.

Come verificare la corrente supportata

Il connettore deve essere dimensionato non soltanto sulla tensione, ma anche sulla corrente che lo attraverserà.

La corrente si calcola dividendo la potenza per la tensione:

Corrente = potenza ÷ tensione

Esempio a 24V

Una striscia da 60W alimentata a 24V assorbe:

60W ÷ 24V = 2,5A

Esempio a 12V

La stessa potenza a 12V richiede:

60W ÷ 12V = 5A

A parità di potenza, il sistema 12V richiede quindi una corrente maggiore. Connettori e cavi vengono sottoposti a una sollecitazione superiore.

Per questo motivo il 24V è generalmente più adatto agli impianti estesi o potenti.

Connettori e caduta di tensione

Ogni punto di contatto introduce una piccola resistenza nel circuito.

Un connettore di qualità, correttamente installato e dimensionato, non dovrebbe creare differenze visibili in un normale impianto compatibile.

Un contatto non corretto può invece provocare:

• riduzione della luminosità;
• sfarfallio;
• accensione intermittente;
• surriscaldamento;
• variazione della tonalità;
• spegnimento del segmento successivo.

Negli impianti lunghi, molti connettori installati in cascata possono contribuire alla caduta complessiva.

Per approfondire consulta la guida Come evitare la caduta di tensione nelle strisce LED.

Come preparare la striscia per un connettore

1. Disalimenta completamente l’impianto.
2. Individua il punto di taglio previsto.
3. Taglia la striscia in modo perpendicolare.
4. Controlla che le piazzole siano integre.
5. Verifica larghezza e numero di contatti.
6. Apri il sistema di bloccaggio del connettore.
7. Inserisci la striscia fino alla posizione corretta.
8. Allinea i contatti metallici con le piazzole.
9. Chiudi il connettore.
10. Esegui una prova prima di inserirlo nel profilo.

La pellicola adesiva posteriore non deve impedire il contatto e la parte luminosa non deve essere danneggiata durante l’inserimento.

Come collegare due strisce con un connettore lineare

Le due estremità devono essere tagliate nei punti predisposti e inserite rispettando la stessa polarità.

Prima della chiusura verifica:

• positivo con positivo;
• negativo con negativo;
• contatti centrati sulle piazzole;
• assenza di residui;
• inserimento completo dei segmenti;
• chiusura stabile.

Dopo il collegamento accendi temporaneamente il sistema e controlla la continuità luminosa.

Come collegare la striscia a un cavo

Un connettore striscia-cavo permette di portare positivo e negativo verso alimentatore, controller o morsetto di distribuzione.

Bisogna controllare:

• polarità del cavo;
• sezione dei conduttori;
• lunghezza del collegamento;
• corrente assorbita;
• serraggio del lato striscia;
• protezione dell’estremità opposta.

I colori del cavo aiutano a distinguere i poli, ma la polarità deve essere comunque verificata prima dell’accensione.

Come saldare una striscia LED

La procedura richiede precisione e deve essere eseguita soltanto da chi possiede l’attrezzatura e l’esperienza necessarie.

1. Disalimenta il sistema.
2. Taglia la striscia nel punto previsto.
3. Pulisci e controlla le piazzole.
4. Spela una piccola parte dei fili.
5. Prepara i conduttori con una quantità minima di stagno.
6. Prepara leggermente le piazzole.
7. Posiziona il filo sul contatto corretto.
8. Applica il calore per il tempo strettamente necessario.
9. Lascia raffreddare senza muovere il collegamento.
10. Controlla che non esistano ponti tra i contatti.
11. Prova elettricamente il segmento.
12. Isola e protegge la giunzione.

Un tempo eccessivo di riscaldamento può sollevare le piste o danneggiare i LED vicini.

Come proteggere una saldatura

Una giunzione saldata non deve rimanere con i contatti esposti.

La protezione può comprendere, in base all’installazione:

• guaina termorestringente;
• isolante specifico;
• silicone compatibile;
• contenitore o profilo;
• sistema di scarico della trazione;
• protezione meccanica dei fili.

La protezione non deve impedire la dissipazione della striscia o creare uno spessore incompatibile con il profilo.

Come gestire strisce IP67 e IP68

Nelle strisce protette il circuito è rivestito o racchiuso in silicone.

Per realizzare il collegamento può essere necessario:

• rimuovere localmente il rivestimento;
• raggiungere le piazzole senza danneggiarle;
• utilizzare un connettore specifico;
• ripristinare la protezione dopo il collegamento;
• sigillare estremità e ingresso dei cavi.

Tagliare o aprire il rivestimento interrompe la protezione originale nel punto interessato.

La protezione deve essere ripristinata con materiali e procedure adatti all’ambiente. Un normale connettore IP20 non rende impermeabile la giunzione.

Connettori dentro il profilo in alluminio

Prima di scegliere il connettore bisogna verificare che possa entrare all’interno del profilo.

Bisogna confrontare:

• larghezza interna del profilo;
• altezza disponibile;
• ingombro del connettore chiuso;
• curvatura del cavo;
• spazio sotto il diffusore;
• posizione delle viti o delle clip.

Un connettore più largo della striscia può impedire la chiusura del diffusore anche se la striscia entra correttamente nel profilo.

Per approfondire consulta la guida Come scegliere il profilo in alluminio per una striscia LED.

Connettori negli angoli

Negli angoli è possibile utilizzare:

• connettore rigido a L;
• connettore con breve tratto di cavo;
• saldatura con fili flessibili;
• due segmenti alimentati separatamente.

Il connettore rigido offre un angolo ordinato, ma richiede dimensioni e allineamento precisi.

Il collegamento con cavo permette una maggiore flessibilità quando i profili non sono perfettamente complanari o quando serve superare uno spazio.

Connettori per il sottopensile della cucina

Nel sottopensile i connettori sono utili per:

• superare la cappa;
• collegare pensili separati;
• realizzare un angolo;
• portare l’alimentazione sopra i mobili;
• sostituire un segmento senza smontare tutto l’impianto.

Il collegamento deve rimanere nascosto, stabile e compatibile con lo spazio interno del profilo.

Per la procedura completa consulta la guida Come installare una striscia LED sottopensile in cucina.

Connettori per più strisce in parallelo

Quando diversi segmenti vengono alimentati dallo stesso alimentatore, i connettori possono essere utilizzati alle estremità dei singoli rami.

Bisogna però evitare che tutta la corrente dell’impianto attraversi un piccolo connettore non dimensionato per il carico complessivo.

La distribuzione può prevedere:

• morsetto centrale;
• cavi separati;
• connettore dedicato per ogni segmento;
• dorsale correttamente dimensionata;
• collegamento in parallelo.

Per approfondire consulta la guida Come collegare più strisce LED allo stesso alimentatore.

Come eseguire il collaudo

Prima di chiudere il profilo o rendere il collegamento non accessibile, verifica:

• accensione del segmento;
• corretta polarità;
• assenza di sfarfallio;
• uniformità della luminosità;
• stabilità del connettore;
• assenza di surriscaldamento;
• assenza di fili scoperti;
• chiusura corretta del diffusore;
• tenuta meccanica del cavo;
• protezione del collegamento.

Lascia la striscia accesa alla massima potenza per un periodo di prova e controlla che il punto di giunzione non diventi caldo.

Come diagnosticare un collegamento difettoso

Un connettore o una saldatura possono essere la causa del problema quando:

• il segmento successivo non si accende;
• la luce lampeggia toccando il cavo;
• la luminosità diminuisce dopo la giunzione;
• il connettore si scalda;
• la striscia funziona soltanto in una determinata posizione;
• uno dei canali colore non si accende;
• la polarità risulta invertita.

Disalimenta l’impianto e controlla allineamento, serraggio, continuità e stato delle piazzole.

Errori da evitare

• Scegliere il connettore soltanto in base alla tensione.
• Utilizzare un connettore da 8 mm su una striscia da 10 mm.
• Usare un connettore a 2 PIN su una striscia multicanale.
• Non verificare la corrente massima supportata.
• Inserire la striscia senza allineare le piazzole.
• Chiudere il connettore sopra la parte sbagliata del circuito.
• Utilizzare un connettore troppo grande per il profilo.
• Lasciare il collegamento sotto tensione durante il montaggio.
• Saldare per troppo tempo sulla piazzola.
• Lasciare contatti o fili scoperti.
• Non proteggere meccanicamente il cavo saldato.
• Considerare impermeabile una giunzione non sigillata.
• Collegare molti segmenti in cascata attraverso connettori sottodimensionati.
• Chiudere il profilo senza avere collaudato l’impianto.

Per una panoramica più ampia consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Connettori per strisce LED

La collezione GISLED comprende connettori rapidi COB a 2 PIN per strisce monocolore da 8 e 10 mm, disponibili in diverse configurazioni.

Connettore COB monocolore 2 PIN 8 mm

Soluzione lineare compatta per unire strisce COB monocolore da 8 mm compatibili, senza utilizzare saldature.

Connettore rapido COB LED 2 PIN 10 mm monocolore

Connettore trasparente per unire strisce COB monocolore da 10 mm a 12-24V, mantenendo una giunzione compatta e ordinata.

Connettore COB 8 mm 2 PIN con cavo da 15 cm

Indicato per collegare una striscia da 8 mm a un nuovo punto di alimentazione o superare uno spazio non illuminato.

Connettore COB 10 mm 2 PIN con cavo da 15 cm

Soluzione flessibile per strisce COB da 10 mm, utile nei mobili, nei profili e nei collegamenti tra segmenti separati.

Connettore a L COB monocolore 2 PIN 10 mm

Permette di creare un collegamento a 90 gradi tra due strisce COB monocolore da 10 mm compatibili.

Connettore a L COB 2 PIN 8 mm monocolore

Indicato per realizzare angoli ordinati con strisce COB monocolore da 8 mm compatibili.

Domande frequenti

È meglio usare un connettore o saldare la striscia LED?

Dipende dall’impianto. Il connettore è più rapido e facilmente rimovibile; la saldatura è più compatta e flessibile, ma richiede esperienza.

I connettori per strisce LED sono affidabili?

Sì, quando sono compatibili, correttamente installati e utilizzati entro i limiti di corrente previsti.

Come faccio a scegliere la larghezza del connettore?

Bisogna misurare o verificare la larghezza del circuito della striscia, per esempio 8 o 10 mm, e scegliere un connettore con la stessa misura.

Cosa significa connettore a 2 PIN?

Significa che il connettore gestisce due contatti, normalmente positivo e negativo di una striscia monocolore.

Un connettore COB funziona anche con una striscia SMD?

Non automaticamente. Devono coincidere larghezza, numero e posizione dei contatti, spessore e caratteristiche del circuito.

Posso mettere un connettore dentro il profilo?

Sì, purché larghezza e altezza del connettore siano compatibili con lo spazio interno e con la chiusura del diffusore.

Il connettore crea una zona buia?

Dipende dal modello e dalla distanza tra le due estremità. I connettori compatti e trasparenti possono ridurre l’interruzione visiva nelle strisce COB.

Posso usare un connettore per una striscia IP67?

Solo utilizzando una soluzione compatibile e ripristinando correttamente la protezione nel punto di taglio. Un normale connettore IP20 non mantiene il grado IP.

La saldatura può danneggiare la striscia?

Sì, se viene applicato troppo calore o se si insiste a lungo sulla piazzola. È necessario lavorare rapidamente e con attrezzatura adeguata.

Perché il segmento dopo il connettore non si accende?

Le cause più comuni sono polarità invertita, contatti non allineati, inserimento incompleto, connettore incompatibile o piazzole danneggiate.

Un connettore può provocare caduta di tensione?

Un collegamento difettoso o sottodimensionato può aumentare la resistenza e ridurre la tensione disponibile al segmento successivo.

Posso collegare più strisce con un solo connettore?

Dipende dal tipo di distribuzione. Per più rami è preferibile utilizzare morsetti o sistemi dedicati anziché sovraccaricare un piccolo connettore lineare.
