Striscia LED non si accende: cause e controlli

Quando una striscia LED non si accende, la causa non è necessariamente la striscia stessa. Alimentatore, polarità, morsetti, connettori e punti di taglio fanno parte dello stesso circuito e un solo collegamento errato può lasciare spenta tutta la linea.

La diagnosi più efficace consiste nel seguire l'impianto in ordine, partendo dall'alimentazione e arrivando progressivamente alla striscia. In questo modo si individua il punto nel quale la tensione o il collegamento vengono interrotti senza sostituire componenti inutilmente.

Nota di sicurezza: disalimenta sempre l'impianto prima di aprire morsetti, connettori o collegamenti. Le verifiche sul lato 230V devono essere eseguite da personale qualificato. Le misurazioni indicate in questa guida riguardano soprattutto il lato a bassa tensione 12V o 24V.

Prima verifica: non si accende tutta la striscia o solo un tratto?

È il primo dato da osservare.

Tutta la striscia è spenta

Il problema può trovarsi a monte:

• alimentazione di rete;
• alimentatore;
• controller;
• polarità;
• cavo principale;
• primo collegamento alla striscia.

Solo una parte è spenta

Se il primo tratto funziona e il segmento successivo no, la diagnosi va concentrata nel punto di separazione:

• connettore;
• saldatura;
• cavo tra i segmenti;
• punto di taglio;
• piazzole;
• segmento danneggiato.

Questa distinzione permette già di evitare molti controlli inutili.

Controllare prima la tensione della striscia

Una striscia 12V deve essere collegata a un'alimentazione 12V. Una striscia 24V richiede 24V.

Controlla quindi l'etichetta o la scheda tecnica di:

• striscia;
• alimentatore;
• eventuale controller o dimmer.

Tutti i componenti sul lato a bassa tensione devono essere compatibili con la stessa tensione di sistema.

Per capire le differenze tra le due configurazioni consulta Strisce LED 12V o 24V: quale scegliere.

Controllare se l'alimentatore riceve corrente

Se tutta la striscia è spenta, prima di intervenire sul lato LED bisogna verificare che l'alimentatore sia effettivamente alimentato.

Le possibili cause a monte possono essere:

• interruttore spento;
• protezione elettrica intervenuta;
• presa non alimentata;
• collegamento di rete non corretto;
• alimentatore guasto.

Le verifiche sulla rete 230V non vanno eseguite improvvisando misurazioni o collegamenti.

Controllare l'uscita dell'alimentatore

Su un sistema 12V o 24V, un tecnico può verificare con un multimetro se l'alimentatore fornisce la tensione prevista in uscita.

Il controllo permette di distinguere rapidamente due situazioni:

• nessuna tensione in uscita → problema nell'alimentatore o nella sua alimentazione;
• tensione corretta in uscita → il problema si trova più avanti nel circuito.

Non basta quindi constatare che la striscia è spenta per concludere che l'alimentatore sia guasto.

L'alimentatore deve avere anche potenza sufficiente

Oltre alla tensione, va verificata la potenza.

Il calcolo di base è:

W/m × metri installati = potenza della striscia

Per esempio:

10 W/m × 6 metri = 60W

Se sono presenti più segmenti, bisogna sommare il consumo di tutti.

L'alimentatore va poi dimensionato con il margine corretto e non utilizzato stabilmente al proprio limite.

Per il calcolo completo consulta Come calcolare l'alimentatore per strisce LED.

Un alimentatore sottodimensionato può lasciare la striscia completamente spenta?

Può succedere se il dispositivo entra immediatamente in protezione a causa di sovraccarico o cortocircuito.

In altri casi la striscia può accendersi e spegnersi ripetutamente. Se il comportamento è instabile e non completamente spento, consulta anche Perché una striscia LED lampeggia o sfarfalla.

Controllare positivo e negativo

Le normali strisce monocolore 12V e 24V lavorano in corrente continua e richiedono il rispetto della polarità.

Il collegamento deve essere:

+ alimentatore → + striscia

- alimentatore → - striscia

Se la polarità è invertita, la striscia normalmente non si accende.

A impianto disalimentato controlla:

• simboli sulle piazzole;
• morsetti dell'alimentatore;
• colori dei cavi;
• orientamento dei connettori.

Invertire la polarità danneggia sempre la striscia?

Non necessariamente, ma non bisogna utilizzare questa caratteristica come metodo di prova.

Se la striscia non si accende, disalimenta l'impianto, individua correttamente positivo e negativo e ripristina il collegamento previsto.

Controllare il primo collegamento alla striscia

Quando l'alimentatore funziona ma tutta la linea rimane spenta, il primo punto da controllare è quello nel quale il cavo raggiunge la striscia.

Verifica:

• morsetto;
• connettore;
• saldatura;
• piazzole;
• polarità;
• continuità del cavo.

Un solo contatto mancante sul positivo o sul negativo interrompe completamente l'alimentazione.

Connettore rapido inserito male

Un connettore può sembrare chiuso correttamente senza avere realmente raggiunto le piazzole.

Controlla che:

• la striscia sia inserita fino alla posizione prevista;
• le piazzole siano allineate ai contatti metallici;
• il connettore abbia la larghezza corretta;
• il numero di PIN sia compatibile;
• il blocco sia completamente chiuso;
• non ci siano residui tra contatti e rame.

La gamma GISLED comprende connettori COB monocolore da 8 e 10 mm, quindi la larghezza deve essere verificata prima del montaggio.

Connettore da 8 mm su striscia da 10 mm

Non è compatibile.

La tensione corretta non basta a rendere compatibili due componenti. Per un connettore bisogna verificare almeno:

• larghezza;
• numero di PIN;
• tipo di striscia;
• tensione prevista;
• ingombro nel profilo.

Per approfondire consulta Connettori o saldatura per strisce LED: quale scegliere.

La striscia non si accende dopo il taglio

Se il problema compare subito dopo avere accorciato la striscia, controlla per prima cosa il punto di taglio.

Una striscia LED può essere tagliata soltanto nei punti previsti dal circuito.

Un taglio fuori posizione può:

• interrompere le piste;
• eliminare parte delle piazzole;
• danneggiare una sezione;
• rendere difficile il collegamento successivo.

Il taglio deve inoltre essere diritto e lasciare le piazzole utilizzabili.

Ogni striscia ha una distanza di taglio diversa

Non bisogna assumere che tutte le COB possano essere tagliate ogni 5 cm.

Per esempio, la COB GISLED 10W 3000K 24V attuale è larga 8 mm e prevede il taglio ogni 50 mm.

Altri modelli possono avere distanze differenti.

Per la procedura completa consulta Come tagliare e collegare una striscia LED COB.

Il segmento prima del taglio funziona, quello dopo no

Se entrambi i segmenti sono stati tagliati correttamente ma uno non funziona dopo il collegamento, controlla:

1. polarità;
2. contatto sulle piazzole;
3. connettore;
4. cavo tra i segmenti;
5. saldatura;
6. integrità del segmento.

Il problema è normalmente localizzato nella giunzione oppure all'inizio del tratto spento.

Controllare una saldatura

Una saldatura può non garantire continuità anche se visivamente sembra presente.

Verifica:

• che il filo sia realmente unito alla piazzola;
• che la piazzola non si sia sollevata;
• che non esista un ponte tra positivo e negativo;
• che il cavo non sia spezzato vicino alla saldatura;
• che la polarità sia corretta.

Una saldatura rimasta troppo a lungo sotto il saldatore può danneggiare il circuito flessibile.

Controllare il cavo

Un conduttore può essere interrotto anche senza danni evidenti all'esterno.

Il problema è più probabile vicino a:

• curve strette;
• morsetti;
• passaggi attraverso mobili;
• punti schiacciati;
• zone sottoposte a trazione.

Se il cavo passa dietro un mobile o dentro una parete, è importante verificarne la continuità prima di attribuire il guasto alla striscia.

La sezione del cavo può impedire l'accensione?

Su distanze normali, un cavo semplicemente un po' piccolo provoca più spesso caduta di tensione che assenza totale di luce.

Su percorsi molto lunghi o con correnti elevate, però, un cablaggio fortemente sottodimensionato può rendere il sistema inadeguato.

La sezione deve essere scelta considerando corrente e distanza.

Per approfondire consulta Come scegliere la sezione dei cavi per strisce LED.

Controllare il controller o dimmer

Quando tra alimentatore e striscia è presente un controller, lo schema diventa:

Alimentatore → Controller → Striscia LED

Se all'ingresso del controller arriva la tensione corretta ma in uscita non è presente il comando previsto, il problema può trovarsi nel controller o nella sua configurazione.

Controlla:

• tensione compatibile;
• collegamento INPUT e OUTPUT;
• polarità;
• potenza supportata;
• associazione con telecomando o gateway, se prevista;
• stato di accensione del controller.

Errore frequente: invertire ingresso e uscita del controller

Su molti dispositivi i morsetti di ingresso e quelli destinati alla striscia sono separati.

Un collegamento invertito può impedire il funzionamento o danneggiare il dispositivo.

Prima di alimentare il sistema bisogna sempre seguire lo schema previsto dal controller specifico.

Striscia CCT che non si accende

Una striscia CCT utilizza più contatti rispetto a una normale monocolore e deve essere collegata a un controller compatibile.

Se entrambi i canali rimangono spenti, controlla:

• alimentazione del controller;
• positivo comune, se previsto;
• collegamenti dei canali;
• configurazione del comando.

Se invece funziona soltanto una temperatura colore, il problema è probabilmente limitato a uno dei canali.

Striscia RGB che non si accende

Le strisce RGB e RGB+CCT richiedono controller e collegamenti multicanale corretti.

Un connettore 2 PIN per striscia monocolore non può essere utilizzato per questi sistemi.

Prima di cercare un guasto verifica quindi che tutti i componenti appartengano alla stessa tipologia di sistema.

La striscia funzionava prima dell'installazione e ora no

Se la prova iniziale era positiva e il problema compare dopo il montaggio, concentra i controlli sulle operazioni effettuate durante la posa.

Possibili cause:

• cavo schiacciato;
• connettore spostato durante l'inserimento nel profilo;
• striscia piegata troppo;
• diffusore che preme sul connettore;
• vite entrata in contatto con il cablaggio;
• saldatura sottoposta a trazione.

È per questo che GISLED consiglia di collaudare la striscia prima della chiusura definitiva del profilo. La stessa logica è già prevista nella guida generale di installazione.

La striscia non si accende dopo essere stata inserita nel profilo

Rimuovi il diffusore e verifica che il problema non sia meccanico.

Controlla:

• connettore schiacciato;
• cavo piegato in modo eccessivo;
• punto di saldatura sotto pressione;
• striscia danneggiata durante l'inserimento;
• vite o elemento metallico in posizione errata.

Il profilo deve proteggere la striscia, non comprimerne i collegamenti.

Una parte della COB rimane completamente spenta

Se all'interno dello stesso segmento COB compare una zona spenta mentre il resto funziona, il problema può essere interno al circuito.

Possibili cause:

• pista danneggiata;
• piega;
• pressione;
• taglio errato;
• danno localizzato.

Se alimentazione e collegamenti sono corretti e il difetto rimane sempre nello stesso punto, il segmento può essere danneggiato.

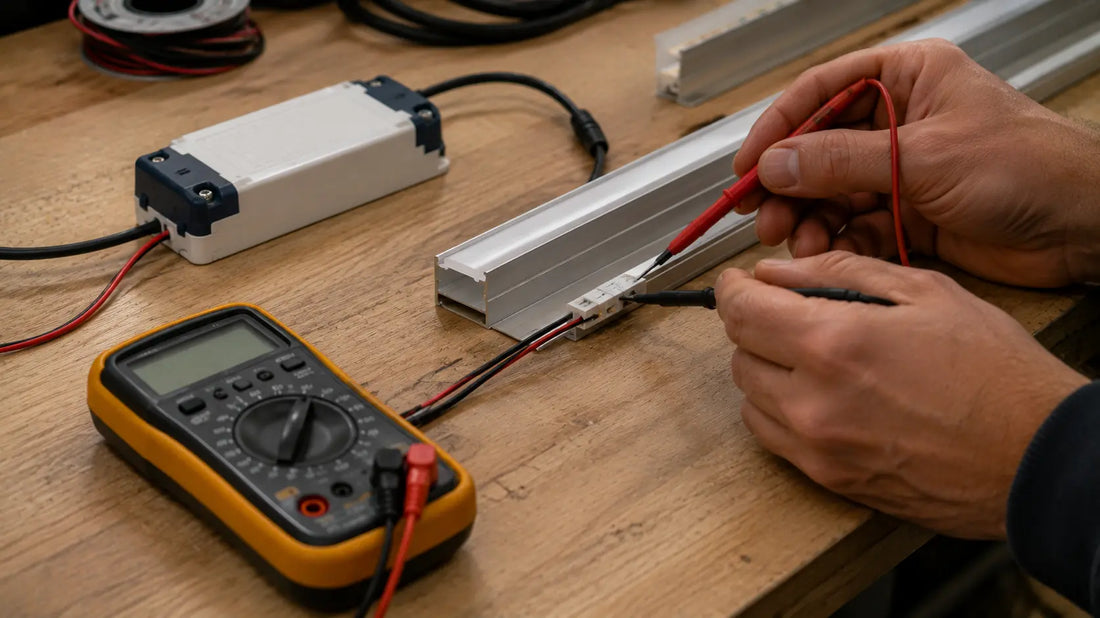

Come verificare progressivamente l'impianto con un multimetro

Su un impianto 12V o 24V un tecnico può seguire la tensione lungo il circuito.

La verifica può essere eseguita in questo ordine:

1. uscita dell'alimentatore;
2. ingresso del controller;
3. uscita del controller;
4. ingresso della striscia;
5. dopo una giunzione;
6. inizio del segmento che non funziona.

Quando si individua il punto nel quale la tensione corretta non è più presente, la ricerca del guasto diventa molto più semplice.

Perché la misura va fatta con criterio

Non serve misurare casualmente in dieci punti.

Il principio è dividere l'impianto in blocchi:

Alimentatore → controllo → cablaggio → collegamento → striscia

Se un blocco riceve correttamente alimentazione e quello successivo no, il problema si trova tra i due.

La striscia è meno luminosa ma non completamente spenta

Questo è un problema differente.

Se la linea funziona ma perde progressivamente luminosità, bisogna verificare soprattutto:

• caduta di tensione;
• lunghezza del segmento;
• sezione dei cavi;
• punti di alimentazione.

Consulta in questo caso Come evitare la caduta di tensione nelle strisce LED.

La striscia 220V non si accende

Le strisce 220V utilizzano una configurazione diversa dalle normali 12V e 24V.

Non dispongono del classico alimentatore a bassa tensione e devono essere utilizzate con il sistema di alimentazione specifico previsto dal prodotto.

Se una striscia 220V non funziona, vanno controllati:

• cavo di alimentazione previsto;
• collegamento iniziale;
• punto di taglio;
• terminazioni;
• integrità del prodotto.

Essendo un sistema a tensione di rete, non va diagnosticato replicando prove improvvisate tipiche del 12V o 24V.

Per approfondire consulta Strisce LED 220V: quando sceglierle e come funzionano.

La striscia non si accende dopo aver collegato più segmenti

Se ogni segmento funzionava singolarmente ma il sistema completo no, controlla:

• potenza totale;
• polarità delle derivazioni;
• eventuale cortocircuito in una delle linee;
• alimentatore;
• controller;
• distribuzione dei collegamenti.

Un solo ramo collegato male può mandare in protezione l'alimentatore e lasciare spento tutto l'impianto.

Per progettare correttamente la distribuzione consulta Come collegare più strisce LED allo stesso alimentatore.

Come individuare un possibile cortocircuito

Tra i segnali possibili ci sono:

• alimentatore che non eroga appena viene collegata la striscia;
• protezione che interviene;
• sistema che funziona scollegando un determinato ramo;
• contatti positivo e negativo accidentalmente uniti;
• filamenti di rame fuori dal morsetto;
• ponte di stagno tra due piazzole.

Disalimenta immediatamente il sistema prima di controllare il cablaggio.

Un alimentatore guasto può sembrare normale?

Sì. L'assenza di segni visibili non dimostra che l'uscita sia corretta.

La verifica deve basarsi sul comportamento elettrico e, quando appropriato, sulla misurazione della tensione.

Allo stesso modo, non va sostituito automaticamente l'alimentatore finché non sono stati esclusi cortocircuiti o collegamenti errati a valle.

Come fare una prova con un segmento corto

Su un sistema a bassa tensione, quando tecnicamente possibile, provare un breve segmento noto e compatibile può aiutare a distinguere tra alimentatore e installazione.

Se il segmento di prova funziona:

• l'alimentatore almeno in quella condizione eroga;
• il problema può trovarsi nella linea installata;
• bisogna continuare la diagnosi su collegamenti e segmenti.

Se non funziona neppure il segmento di prova, il controllo torna su alimentazione, polarità ed eventuale controller.

Non utilizzare pezzi casuali per fare prove

Il segmento utilizzato deve avere:

• stessa tensione;
• tipologia compatibile;
• collegamenti corretti;
• polarità rispettata.

Collegare temporaneamente componenti incompatibili può creare un nuovo problema anziché chiarire quello esistente.

Quando la striscia è probabilmente guasta

La striscia diventa la causa più probabile quando:

• riceve la tensione corretta ai propri contatti;
• la polarità è corretta;
• alimentatore e controller funzionano;
• il collegamento è stabile;
• il segmento rimane completamente spento;
• sono presenti danni visibili o piste interrotte.

Soltanto dopo queste verifiche ha senso concentrarsi sulla sostituzione del segmento.

Quando fermarsi e chiamare un tecnico

Non proseguire con prove improvvisate se:

• il problema riguarda la rete 230V;
• scattano le protezioni;
• alimentatore o collegamenti si surriscaldano;
• sono presenti segni di bruciatura;
• si sente odore anomalo;
• non è chiaro come sia cablato l'impianto;
• sono presenti componenti incassati non accessibili.

In questi casi l'impianto va mantenuto disalimentato fino alla verifica.

Procedura di controllo in 10 passaggi

1. Verifica se è spenta tutta la linea o solo un segmento.
2. Controlla tensione nominale della striscia.
3. Controlla tensione dell'alimentatore.
4. Calcola la potenza complessiva installata.
5. Disalimenta il sistema.
6. Controlla positivo e negativo.
7. Controlla morsetti, connettori e saldature.
8. Verifica eventuale controller.
9. Controlla il punto di taglio del segmento spento.
10. Misura progressivamente il lato a bassa tensione quando necessario.

Seguendo questa sequenza si evita di cambiare contemporaneamente alimentatore, controller e striscia senza sapere quale componente abbia realmente causato il problema.

Errori da evitare

• Concludere subito che la striscia sia guasta.
• Collegare una striscia 24V a un alimentatore 12V o viceversa.
• Ignorare la polarità.
• Controllare i morsetti con l'impianto alimentato.
• Usare un connettore della larghezza sbagliata.
• Tagliare la striscia fuori dai punti previsti.
• Collegare un controller al contrario.
• Aggiungere segmenti senza ricalcolare la potenza totale.
• Fare prove con componenti di tensione diversa.
• Confondere una striscia completamente spenta con un problema di caduta di tensione.
• Applicare procedure per 12V o 24V a una striscia 220V.
• Continuare a utilizzare un impianto che presenta surriscaldamento o segni di bruciatura.

Prodotti GISLED consigliati

Alimentatori per Strisce LED

La gamma GISLED comprende alimentatori 12V e 24V in diverse potenze. La tensione deve corrispondere alla striscia e la potenza deve essere dimensionata sul carico totale dell'impianto.

Connettori per Strisce LED

Disponibili per strisce COB monocolore da 8 e 10 mm, con versioni lineari, con cavo e angolari. Prima dell'acquisto bisogna verificare larghezza e numero di contatti.

Striscia LED COB 10W 3000K 24V

Striscia COB 24V da 8 mm, 10 W/m, 900 lm/m e CRI 90. Il taglio è previsto ogni 50 mm e richiede un alimentatore 24V compatibile.

Strisce LED GISLED

La collezione comprende soluzioni 12V, 24V e 220V. Identificare correttamente tensione e tipologia della striscia è il primo passaggio per diagnosticare un impianto che non si accende.

Domande frequenti

Perché la striscia LED non si accende?

Le cause più comuni sono alimentatore non funzionante, tensione errata, polarità invertita, connettore montato male, cavo interrotto o striscia danneggiata.

Come faccio a capire se è guasto l'alimentatore?

Su un impianto a bassa tensione un tecnico può verificare se all'uscita dell'alimentatore è presente la tensione nominale prevista.

Se inverto positivo e negativo la striscia si accende?

Una normale striscia monocolore DC generalmente rimane spenta. Il collegamento va corretto a impianto disalimentato.

Perché la striscia non funziona dopo averla tagliata?

Controlla che il taglio sia stato eseguito nel punto previsto e che le piazzole necessarie al collegamento siano rimaste integre.

Perché un segmento funziona e quello successivo no?

Controlla prima la giunzione tra i due: connettore, saldatura, polarità e cavo di collegamento.

Un connettore montato male può lasciare completamente spenta la striscia?

Sì. Se positivo o negativo non fanno contatto, il circuito rimane aperto e il segmento non si accende.

Come capisco se il controller è il problema?

Bisogna verificare che riceva la tensione corretta in ingresso, che sia compatibile con la striscia e che fornisca correttamente l'uscita prevista.

Un alimentatore poco potente può non far accendere nulla?

Può succedere se entra immediatamente in protezione per sovraccarico o cortocircuito.

Perché la striscia funzionava prima di inserirla nel profilo?

Durante il montaggio un connettore può essersi spostato, un cavo può essere stato schiacciato oppure la striscia può essere stata piegata o danneggiata.

Devo sostituire la striscia se non si accende?

Non prima di avere verificato alimentazione, polarità, collegamenti e controller. La striscia va sostituita quando riceve correttamente alimentazione ma il segmento rimane difettoso.
