Come comandare una striscia LED con sensore

Una striscia LED con sensore può accendersi automaticamente quando rileva un movimento, il passaggio della mano o l’apertura di un’anta. È una soluzione utile in cucina, armadi, scale, corridoi, mensole e mobili nei quali si desidera evitare un interruttore tradizionale.

Per ottenere un funzionamento stabile non basta però collegare qualsiasi sensore alla striscia. Bisogna verificare tensione, potenza, corrente, tipo di uscita del sensore e posizione all’interno dell’impianto.

In questa guida vediamo quali sensori possono essere utilizzati con le strisce LED, come collegarli e quali errori evitare.

Quali sensori si possono utilizzare con una striscia LED

I sensori più utilizzati nell’illuminazione lineare sono:

• sensore di movimento;
• sensore di prossimità;
• sensore di apertura;
• sensore porta o anta;
• sensore touch;
• sensore crepuscolare;
• sistema automatico dedicato, come quello utilizzato per le scale.

Ogni soluzione risponde a un’esigenza diversa e non deve essere scelta soltanto in base alla forma del dispositivo.

Sensore di movimento

Il sensore di movimento accende la striscia quando rileva la presenza o il passaggio di una persona all’interno della propria area di rilevamento.

È particolarmente utile per:

• scale;
• corridoi;
• ingressi;
• ripostigli;
• cabine armadio;
• passaggi notturni;
• zone di servizio.

Normalmente il sensore mantiene la luce accesa per un tempo prestabilito e la spegne quando non rileva più movimento.

Sensore di prossimità

Il sensore di prossimità viene utilizzato quando si desidera comandare la luce attraverso il passaggio della mano vicino al dispositivo.

È particolarmente indicato per:

• sottopensile cucina;
• mensole;
• specchi;
• mobili bagno;
• vetrine;
• arredi su misura.

Il vantaggio principale è la possibilità di accendere e spegnere la luce senza toccare un pulsante.

In cucina può essere particolarmente pratico quando le mani sono bagnate o impegnate nella preparazione degli alimenti.

Sensore di apertura

Il sensore di apertura accende la striscia quando un’anta, una porta o un cassetto viene aperto.

È ideale per:

• armadi;
• cabine armadio;
• pensili;
• cassetti;
• vetrine;
• mobili contenitore.

Quando l’anta viene richiusa, la luce si spegne automaticamente.

Sensore touch

Un sensore touch permette di comandare la striscia toccando una superficie o un punto predisposto.

Può essere utilizzato quando:

• si desidera un comando molto discreto;
• non si vuole installare un interruttore visibile;
• il sensore deve essere integrato nel mobile;
• la superficie permette un rilevamento affidabile.

Alcuni modelli possono anche gestire la dimmerazione attraverso una pressione prolungata.

Sensore crepuscolare

Il sensore crepuscolare accende la luce quando la luminosità ambientale scende sotto una determinata soglia.

È indicato soprattutto per:

• percorsi esterni;
• illuminazione di cortesia;
• ingressi;
• facciate;
• segnalazione notturna.

Può essere combinato con un sensore di movimento per accendere la striscia soltanto quando è buio e viene rilevata una persona.

Come funziona il collegamento

Il sensore può essere installato in punti differenti dell’impianto a seconda del dispositivo.

Una configurazione tipica a bassa tensione è:

Rete 230V → Alimentatore 12V/24V → Sensore → Striscia LED

In questo caso il sensore deve essere compatibile con:

• tensione 12V o 24V;
• corrente della striscia;
• potenza complessiva;
• tipo di carico LED.

Sensore prima o dopo l’alimentatore?

Dipende dal tipo di sensore.

Sensore sul lato 12V o 24V

È installato tra alimentatore e striscia:

230V → Alimentatore → Sensore → LED

È una configurazione comune per:

• sensori sottopensile;
• sensori di apertura;
• sensori touch;
• dispositivi integrati nei mobili.

Sensore sul lato 230V

Alcuni sensori interrompono direttamente l’alimentazione dell’alimentatore:

230V → Sensore → Alimentatore → LED

In questo caso il dispositivo deve essere espressamente progettato per la tensione di rete e per il carico collegato.

I due tipi di sensore non sono intercambiabili.

La tensione del sensore deve essere compatibile

Un sensore installato sul lato a bassa tensione deve supportare la tensione della striscia.

• striscia 12V → sensore compatibile 12V;
• striscia 24V → sensore compatibile 24V;
• sensore 12-24V → utilizzabile su entrambe le tensioni se previsto dal produttore.

Non bisogna collegare un sensore progettato esclusivamente per 12V a un sistema da 24V.

Come verificare la potenza del sensore

Il sensore deve essere in grado di gestire la potenza complessiva delle strisce collegate.

Per prima cosa bisogna calcolare:

Potenza totale = watt per metro × metri di striscia

Esempio

Una striscia da 10 W/m lunga 4 metri assorbe:

4 × 10 = 40W

Il sensore deve quindi essere compatibile con almeno questa potenza e con la corrente corrispondente.

Come calcolare la corrente

La corrente si calcola dividendo la potenza per la tensione.

Corrente = watt ÷ volt

Esempio a 24V

40W ÷ 24V = circa 1,67A.

Esempio a 12V

40W ÷ 12V = circa 3,33A.

A parità di potenza, il sistema 12V richiede una corrente maggiore. Il limite di corrente del sensore diventa quindi ancora più importante.

Cosa succede se il sensore è sottodimensionato

Un dispositivo che deve gestire una corrente superiore a quella prevista può:

• surriscaldarsi;
• funzionare in modo instabile;
• spegnersi;
• incollare o danneggiare i contatti interni;
• provocare sfarfallio;
• ridurre la durata del sistema.

Il sensore non deve quindi essere scelto soltanto in base al tipo di rilevamento.

Come comandare più strisce con un solo sensore

Più segmenti possono essere controllati contemporaneamente dallo stesso sensore se:

• hanno la stessa tensione;
• la potenza complessiva rientra nel limite;
• la corrente rimane compatibile;
• i collegamenti vengono distribuiti correttamente.

Lo schema può essere:

Alimentatore → Sensore → Distribuzione in parallelo → Strisce LED

Per la distribuzione dei segmenti consulta la guida Come collegare più strisce LED allo stesso alimentatore.

Quando non far passare tutta la corrente nel sensore

Se il carico supera la capacità del dispositivo, il sensore può essere utilizzato come comando di un sistema intermedio anziché alimentare direttamente tutte le strisce.

In base al progetto possono essere utilizzati:

• relè;
• controller dedicati;
• amplificatori;
• centraline;
• più zone separate.

Il collegamento deve essere progettato in base alle specifiche del sensore e del sistema di controllo.

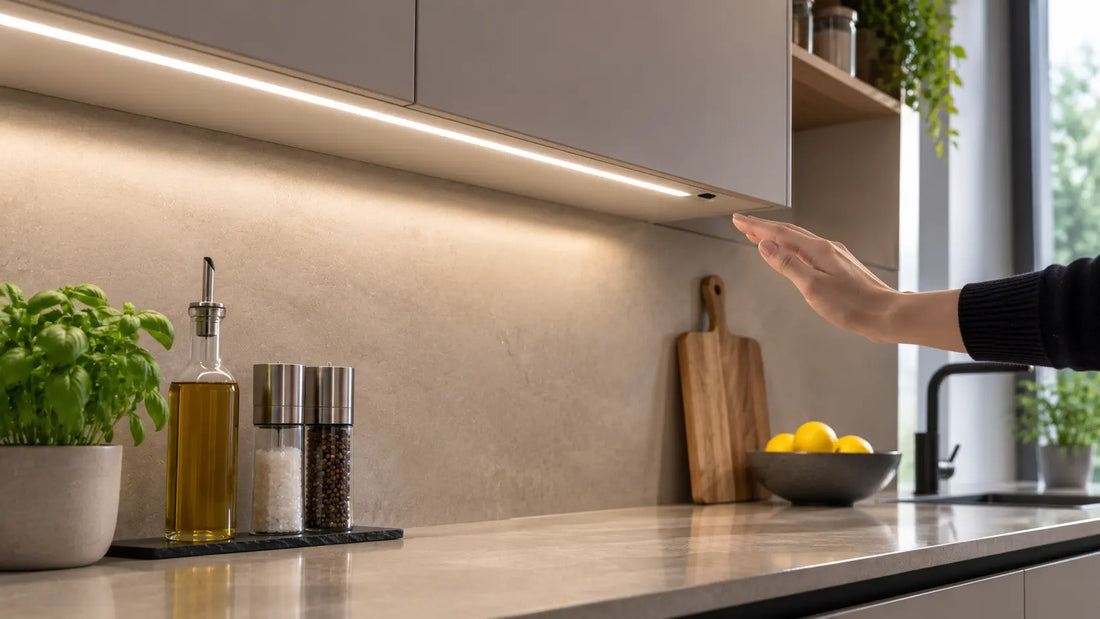

Come utilizzare un sensore sotto i pensili della cucina

Il sottopensile è una delle applicazioni più comuni per i sensori di prossimità.

Una configurazione tipica può comprendere:

• striscia COB 24V;
• profilo in alluminio;
• alimentatore sopra i pensili;
• sensore di prossimità 24V compatibile;
• cavi nascosti nel mobile.

Il sensore può essere posizionato:

• sotto il pensile;
• vicino a un lato del mobile;
• integrato nel profilo, se compatibile;
• in un punto facilmente raggiungibile con la mano.

Per il montaggio completo consulta la guida Come installare una striscia LED sottopensile in cucina.

Dove posizionare il sensore di prossimità

La posizione deve permettere un comando naturale evitando attivazioni involontarie.

È preferibile evitare:

• zone direttamente davanti a oggetti in movimento;
• punti vicino al getto del rubinetto;
• zone molto esposte a vapore;
• posizioni in cui la mano non può avvicinarsi facilmente;
• punti coperti dal bordo del pensile.

Prima del fissaggio definitivo è utile provare il sensore nella posizione reale.

Sensore di apertura per armadio

Negli armadi il sensore deve rilevare in modo affidabile la posizione dell’anta.

Può essere installato:

• sul fianco interno;
• nella parte superiore;
• vicino alla battuta;
• all’interno di un profilo predisposto.

Quando l’anta è chiusa, il sensore mantiene la luce spenta. Quando viene aperta, la striscia si accende automaticamente.

Come illuminare un armadio con più ante

Con più ante bisogna decidere se:

• una sola anta deve accendere tutta la luce;
• ogni anta deve comandare una zona;
• più sensori devono controllare lo stesso impianto;
• ogni modulo deve avere una striscia indipendente.

La soluzione deve essere progettata prima del cablaggio perché cambia il numero di sensori e la distribuzione dei cavi.

Sensore di movimento per corridoio

In un corridoio una striscia può essere utilizzata come illuminazione di cortesia automatica.

Il sensore deve essere posizionato in modo da rilevare l’ingresso nella zona senza attivarsi continuamente per movimenti provenienti da ambienti vicini.

Bisogna valutare:

• campo di rilevamento;
• angolo del sensore;
• distanza;
• tempo di spegnimento;
• eventuale soglia crepuscolare;
• posizione della striscia.

Sensore di movimento per scale

Nelle scale il comando può essere più evoluto rispetto a una semplice accensione generale.

È possibile creare:

• accensione contemporanea di tutti i gradini;
• accensione sequenziale dal basso verso l’alto;
• accensione sequenziale dall’alto verso il basso;
• spegnimento progressivo;
• temporizzazione regolabile.

Per una gestione sequenziale serve una centralina dedicata capace di controllare separatamente i singoli canali.

Centralina automatica GISLED per scale

La Centralina Automatica GISLED GL-SL035 è progettata specificamente per sistemi di illuminazione scale con strisce LED.

Permette:

• gestione fino a 32 canali;
• alimentazione 12V o 24V;
• controllo indipendente dei gradini;
• potenza complessiva fino a 500W;
• collegamento di due sensori attraverso gli ingressi dedicati;
• accensione e spegnimento sequenziale;
• regolazione dei tempi tramite display.

È una soluzione differente da un semplice sensore sottopensile perché controlla l’intera sequenza luminosa della scala.

Perché servono due sensori sulle scale

Una scala può essere raggiunta da due direzioni.

Con un sensore in basso e uno in alto, la centralina può riconoscere da quale lato arriva la persona e avviare la sequenza corretta.

Per esempio:

• sensore inferiore → accensione dal basso verso l’alto;
• sensore superiore → accensione dall’alto verso il basso.

Questo permette di ottenere un effetto funzionale e coerente con il senso di percorrenza.

Come comandare ogni gradino separatamente

Per una scala sequenziale ogni gradino deve essere collegato a un canale dedicato della centralina.

Lo schema generale diventa:

Alimentatore → Centralina
               ├── Gradino 1
               ├── Gradino 2
               ├── Gradino 3
               ├── ...
               └── Gradino 32

I sensori forniscono invece il comando di avvio della sequenza.

Come dimensionare l’alimentatore per una scala

Bisogna sommare la potenza di tutte le strisce installate.

Per esempio, con 15 gradini e 1 metro di striscia da 6W su ogni gradino:

15 × 6W = 90W

L’alimentatore deve essere dimensionato con un margine adeguato e con la stessa tensione del sistema.

Per il calcolo completo consulta la guida Come calcolare l’alimentatore per strisce LED.

Sensore e dimmer possono essere utilizzati insieme?

Sì, ma dipende dal sistema.

Una configurazione può prevedere:

• sensore che accende la luce a un livello preimpostato;
• controller che gestisce anche la luminosità;
• centralina con funzioni integrate;
• sensore smart associato a un controller compatibile.

Non bisogna collegare più dispositivi in serie senza verificare la compatibilità dei segnali e delle uscite.

Per approfondire la regolazione consulta la guida Come dimmerare una striscia LED.

Sensore e sistema smart

In un sistema smart il sensore può essere utilizzato come evento per attivare una scena o un controller.

Per esempio:

• movimento rilevato → accensione;
• nessun movimento per alcuni minuti → spegnimento;
• movimento notturno → luminosità ridotta;
• movimento diurno → nessuna accensione.

Queste funzioni dipendono dall’ecosistema utilizzato e dalla compatibilità tra sensore, gateway e controller.

Come regolare il tempo di spegnimento

Nei sensori di movimento il ritardo di spegnimento determina per quanto tempo la striscia rimane accesa dopo l’ultima rilevazione.

Il valore corretto dipende dall’applicazione.

Passaggio rapido

Per corridoi e scale può essere sufficiente un tempo relativamente breve.

Cabina armadio

È utile lasciare la luce accesa abbastanza a lungo da permettere di utilizzare lo spazio senza continui spegnimenti.

Zona di lavoro

Un sensore di movimento non è sempre la soluzione ideale se la persona può rimanere ferma per diversi minuti.

Come evitare spegnimenti mentre si è presenti

Un sensore può smettere di rilevare una persona quando questa rimane immobile.

Per evitarlo bisogna:

• scegliere una tecnologia di rilevamento adeguata;
• posizionare correttamente il sensore;
• aumentare il tempo di ritardo;
• utilizzare più sensori;
• valutare un sistema di presenza più sensibile.

Sensore PIR o altra tecnologia?

I sensori PIR rilevano variazioni della radiazione infrarossa associate al movimento di persone.

Sono molto diffusi per:

• corridoi;
• scale;
• ingressi;
• zone di passaggio.

Altre tecnologie possono utilizzare microonde, radar o sistemi ottici. Campo di rilevamento e comportamento possono essere differenti.

Come evitare accensioni involontarie

Le principali cause sono:

• sensore orientato verso una zona di passaggio non interessata;
• campo di rilevamento troppo ampio;
• movimenti oltre una porta;
• oggetti caldi o correnti d’aria, in base alla tecnologia;
• sensibilità impostata troppo alta;
• riflessi nel caso di sensori ottici.

La posizione deve essere provata prima del fissaggio definitivo.

Come evitare che il sensore di prossimità si attivi da solo

Un sensore troppo vicino a un oggetto può interpretarlo come un comando continuo.

Bisogna quindi mantenere libera la zona davanti al sensore e verificare:

• distanza minima;
• presenza di ante;
• maniglie;
• bordi del mobile;
• oggetti appoggiati;
• superfici molto riflettenti.

Come scegliere la posizione del sensore nell’armadio

Il sensore deve riconoscere chiaramente lo stato dell’anta senza essere urtato durante l’utilizzo.

È consigliabile evitare:

• zone raggiunte direttamente dagli abiti;
• punti vicino alle cerniere;
• posizioni in cui l’anta non passa correttamente davanti al sensore;
• zone non accessibili per manutenzione.

Dove posizionare alimentatore e sensore

Alimentatore e sensore non devono necessariamente essere nello stesso punto.

Una configurazione ordinata può prevedere:

• alimentatore in un vano tecnico;
• sensore vicino alla zona di utilizzo;
• cavo a bassa tensione tra i due;
• striscia installata nel profilo.

Per scegliere la posizione dell’alimentatore consulta la guida Dove posizionare l’alimentatore delle strisce LED.

Come dimensionare i cavi

Il cavo tra alimentatore, sensore e striscia deve essere dimensionato in base a:

• corrente;
• lunghezza;
• tensione;
• caduta di tensione;
• corrente massima del sensore.

Un sensore può funzionare correttamente ma la striscia risultare meno luminosa se il cablaggio è sottodimensionato.

Per approfondire consulta la guida Come scegliere la sezione dei cavi per strisce LED.

Come eseguire il collaudo

Prima di chiudere mobili, profili o vani tecnici, verifica:

• accensione corretta;
• spegnimento corretto;
• area di rilevamento;
• tempo di ritardo;
• assenza di attivazioni casuali;
• corretta tensione;
• assenza di sfarfallio;
• assenza di surriscaldamento;
• luminosità uniforme;
• funzionamento di tutti i segmenti;
• accessibilità del sensore.

Procedura pratica

1. Scegli il tipo di sensore in base all’utilizzo.
2. Verifica la tensione della striscia.
3. Calcola la potenza totale.
4. Calcola la corrente.
5. Verifica i limiti del sensore.
6. Definisci la posizione dell’alimentatore.
7. Definisci la posizione del sensore.
8. Predisponi i cavi.
9. Collega il sistema a impianto disalimentato.
10. Prova l’accensione.
11. Regola sensibilità e temporizzazione, se previste.
12. Verifica il comportamento nell’utilizzo reale.
13. Fissa definitivamente sensore e cablaggio.

Errori da evitare

• Collegare un sensore 12V a una linea 24V.
• Non verificare la corrente massima.
• Utilizzare un sensore sottodimensionato.
• Installare il sensore in una posizione coperta.
• Montare un sensore di prossimità troppo vicino a un ostacolo.
• Utilizzare un sensore di movimento dove la persona rimane ferma a lungo.
• Far passare tutta la corrente di un impianto molto potente attraverso un piccolo sensore.
• Installare un sensore da interno in una zona umida senza protezione adeguata.
• Non testare l’area di rilevamento.
• Nascondere il dispositivo in un punto non accessibile.
• Non verificare compatibilità con dimmer o controller.
• Utilizzare cavi troppo sottili.
• Chiudere il mobile prima del collaudo.
• Installare due sensori senza definire la logica di comando.
• Confondere un semplice sensore con una centralina sequenziale per scale.

Per una panoramica completa consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Centralina Automatica per Illuminazione Scale a LED GISLED

Centralina 12V/24V progettata per gestire fino a 32 canali indipendenti e due ingressi sensore, con accensione e spegnimento sequenziale dei gradini. È indicata per sistemi scale automatici e non sostituisce un semplice sensore sottopensile.

Strisce LED 24V

Particolarmente indicate per impianti automatici con più segmenti grazie alla minore corrente richiesta rispetto a una configurazione equivalente a 12V.

Strisce LED 12V

Utilizzabili nei progetti compatti quando sensore, alimentatore e striscia sono tutti compatibili con la stessa tensione.

Alimentatori per strisce LED

Disponibili in diverse tensioni e potenze per dimensionare il sistema in base alla lunghezza e al consumo delle strisce collegate.

Controller e dimmer per strisce LED

Utili quando il progetto richiede, oltre al comando automatico, regolazione della luminosità o gestione più evoluta della luce.

Domande frequenti

Posso accendere una striscia LED con un sensore di movimento?

Sì, utilizzando un sensore compatibile con tensione, potenza e corrente del sistema.

Dove va collegato il sensore?

Dipende dal modello. Nei sistemi a bassa tensione viene spesso installato tra alimentatore e striscia. Esistono anche sensori che lavorano sul lato 230V.

Posso usare un sensore 12V con una striscia 24V?

No, salvo che il dispositivo sia espressamente dichiarato compatibile con entrambe le tensioni.

Quale sensore usare sotto i pensili?

Un sensore di prossimità è spesso pratico perché permette di comandare la luce con il passaggio della mano senza toccare il mobile.

Quale sensore usare nell’armadio?

Un sensore di apertura è normalmente la soluzione più semplice perché accende la luce quando l’anta viene aperta.

Quale sensore usare sulle scale?

Per una semplice accensione generale può essere utilizzato un sensore di movimento. Per un’accensione sequenziale dei gradini serve invece una centralina dedicata.

Posso utilizzare due sensori sulle scale?

Sì. Una centralina dedicata può utilizzare un sensore in alto e uno in basso per riconoscere il senso di percorrenza.

Posso collegare più strisce allo stesso sensore?

Sì, purché tensione, corrente e potenza complessive rimangano entro i limiti del dispositivo.

Il sensore può dimmerare la striscia?

Solo se il modello supporta anche la regolazione della luminosità oppure se viene integrato con un controller compatibile.

Perché il sensore si attiva da solo?

Può dipendere da posizione errata, sensibilità eccessiva, campo di rilevamento troppo ampio o interferenze legate alla tecnologia utilizzata.

Perché la luce si spegne mentre sono presente?

Un sensore di movimento può non rilevare una persona immobile. Può essere necessario aumentare la temporizzazione o scegliere una tecnologia più adatta alla rilevazione di presenza.

Posso installare il sensore dentro un profilo LED?

Solo se il sensore è progettato per questa installazione e se dimensioni, diffusore e modalità di rilevamento rimangono compatibili.

Serve un alimentatore dedicato?

Non necessariamente. Lo stesso alimentatore può gestire sensore e striscia se tensione e potenza sono correttamente dimensionate.

La centralina GISLED per scale funziona a 12V e 24V?

Sì, è compatibile con sistemi DC 12V e 24V e può gestire fino a 32 canali.
