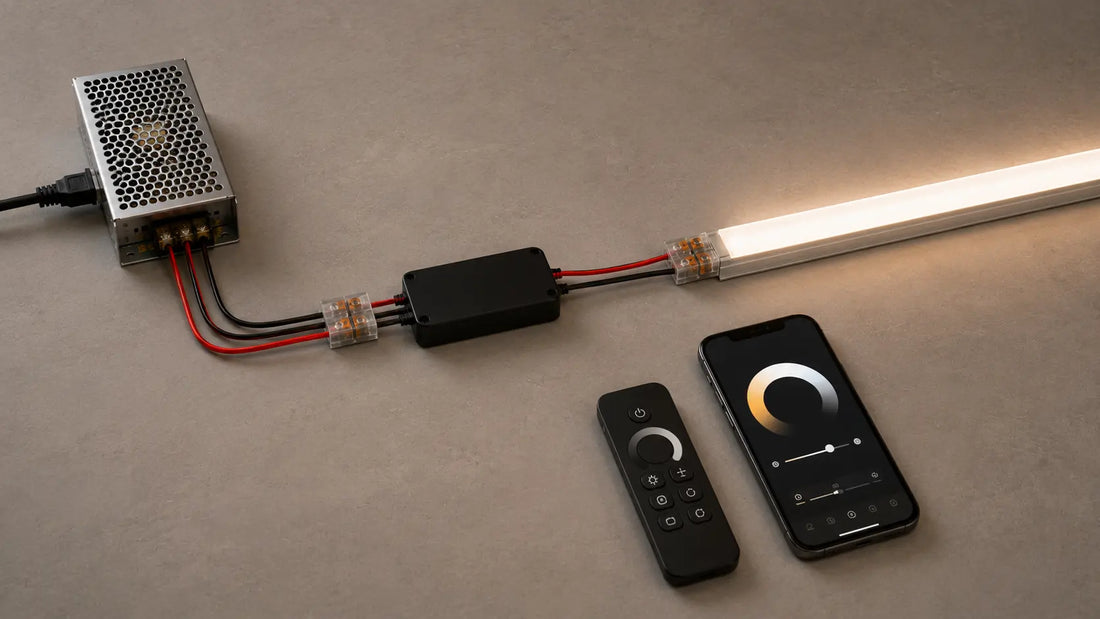

Come dimmerare una striscia LED
Dimmerare una striscia LED significa regolarne la luminosità in base all’utilizzo dell’ambiente. La stessa linea luminosa può così funzionare alla massima intensità durante le attività quotidiane e produrre una luce più morbida nelle ore serali.
Per ottenere una regolazione stabile non basta collegare un normale variatore alla striscia. È necessario scegliere correttamente alimentatore, dimmer o controller, tensione, potenza e modalità di comando.
In questa guida vediamo come rendere dimmerabile una striscia LED da 12V o 24V, dove installare il controller e quali verifiche effettuare prima dell’acquisto.
Nota di sicurezza: i collegamenti alla rete elettrica devono essere eseguiti a impianto disalimentato e nel rispetto delle norme applicabili. Il collegamento dell’alimentatore alla rete domestica deve essere affidato a un elettricista qualificato quando necessario.
Cosa significa dimmerare una striscia LED
La dimmerazione permette di aumentare o ridurre l’intensità luminosa senza modificare la lunghezza della striscia o sostituire la sorgente.
Un sistema dimmerabile consente di:
- adattare la luce alle diverse attività;
- ridurre l’abbagliamento;
- creare un’atmosfera più rilassante;
- utilizzare una sola linea luminosa per più funzioni;
- gestire scene e automazioni;
- ridurre la potenza assorbita quando non serve la massima luminosità.
La regolazione deve essere eseguita attraverso un dispositivo compatibile con la tecnologia della striscia e con il tipo di alimentazione.
Le strisce LED sono dimmerabili?
La maggior parte delle strisce LED a tensione costante da 12V o 24V può essere regolata mediante un controller PWM compatibile.
Possono essere dimmerate, con il dispositivo corretto:
- strisce LED monocolore;
- strisce LED COB;
- strisce LED SMD;
- strisce CCT;
- strisce RGB;
- strisce RGBW;
La possibilità di dimmerazione non dipende soltanto dalla striscia. Devono essere compatibili anche alimentatore, controller, tensione, potenza e sistema di comando.
Le strisce GISLED a bassa tensione prevedono l’utilizzo di dimmer o controller dedicati quando si desidera regolare la luminosità.
Come funziona la dimmerazione PWM
I normali controller per strisce LED a tensione costante utilizzano generalmente la tecnologia PWM, acronimo di Pulse Width Modulation.
Il controller accende e spegne i LED molto rapidamente. La frequenza è sufficientemente elevata da far percepire all’occhio una luce continua.
Variando il rapporto tra tempo di accensione e tempo di spegnimento cambia la luminosità percepita:
- un tempo di accensione più lungo produce maggiore luminosità;
- un tempo di accensione più breve produce una luce più debole;
- la tensione nominale della striscia rimane invariata.
Un controller di buona qualità deve offrire una regolazione progressiva e stabile anche ai livelli più bassi.
Dove si installa il dimmer
In un normale sistema a 12V o 24V il controller viene installato tra l’alimentatore e la striscia LED.
Rete 230V → Alimentatore 12V/24V → Dimmer o controller → Striscia LEDL’alimentatore trasforma la tensione di rete nella bassa tensione richiesta dalla striscia. Il dimmer regola invece l’uscita destinata ai LED.
Il controller deve essere collocato:
- in un punto accessibile;
- in uno spazio adeguatamente ventilato;
- lontano da acqua e fonti di calore;
- entro la distanza prevista dal sistema di comando;
- senza essere chiuso definitivamente nel muro o nel mobile.
Serve un alimentatore dimmerabile?
Nel normale impianto con striscia a 12V o 24V e controller installato dopo l’alimentatore, viene utilizzato un alimentatore a tensione costante correttamente dimensionato.
La regolazione avviene sul lato a bassa tensione:
Alimentatore a tensione costante → Controller PWM → Striscia LEDIn questa configurazione non è necessario che l’alimentatore sia regolato da un dimmer tradizionale sul lato 230V.
Esistono anche sistemi con alimentatori dimmerabili sul lato rete, ma richiedono dispositivi e schemi specifici. Non devono essere confusi con i normali controller per strisce 12V o 24V.
Per dimensionare correttamente la potenza consulta la guida Come calcolare l’alimentatore per strisce LED.
Dimmer per strisce LED monocolore
Una striscia monocolore utilizza normalmente due contatti: positivo e negativo.
Per regolarla serve un controller a singolo canale compatibile con:
- tensione della striscia;
- corrente totale;
- potenza complessiva;
- metodo di comando desiderato.
Il dimmer monocolore regola esclusivamente l’intensità. La temperatura colore rimane quella della striscia scelta, per esempio 3000K o 4000K.
È la soluzione normalmente utilizzata per:
- sottopensili;
- controsoffitti;
- mensole;
- profili lineari;
- illuminazione indiretta;
- vetrine;
- arredi su misura.
Dimmer per strisce CCT
Le strisce CCT integrano due tonalità di bianco, normalmente una calda e una fredda.
Un controller CCT permette di:
- regolare la luminosità;
- modificare la temperatura colore;
- miscelare i due canali;
- memorizzare scene, se previsto.
Una striscia CCT richiede un controller con il numero corretto di uscite. Un normale dimmer monocolore non permette di gestire separatamente i due canali.
Dimmer per strisce RGB e RGBW
Le strisce RGB richiedono un controller capace di gestire separatamente rosso, verde e blu.
Le strisce RGBW aggiungono un ulteriore canale dedicato al bianco.
Questi controller permettono di:
- scegliere il colore;
- regolare la luminosità;
- creare effetti dinamici;
- gestire scene;
- comandare più zone, se supportato.
Il numero di canali del controller deve corrispondere esattamente alla tipologia della striscia.
Come scegliere il dimmer corretto
Prima dell’acquisto bisogna verificare diversi parametri.
Tensione
Il controller deve supportare la tensione della striscia:
- 12V per strisce da 12V;
- 24V per strisce da 24V;
- una gamma 12-24V se espressamente indicata dal produttore.
Un dimmer progettato esclusivamente per 12V non deve essere utilizzato a 24V.
Numero di canali
Il numero di canali dipende dalla striscia:
- monocolore: un canale;
- CCT: due canali;
- RGB: tre canali;
- RGBW: quattro canali;
Corrente massima
Il controller deve sopportare la corrente assorbita dalla striscia o dall’insieme delle strisce collegate.
Potenza complessiva
La potenza totale deve rimanere entro il limite del dimmer, mantenendo un margine operativo adeguato.
Metodo di comando
Bisogna scegliere se la regolazione avverrà tramite:
- manopola;
- pulsante;
- telecomando;
- sensore;
- applicazione;
- Wi-Fi;
- ZigBee;
- Bluetooth;
- sistema domotico.
Come calcolare la potenza del dimmer
Per dimensionare il controller bisogna calcolare il consumo complessivo delle strisce collegate.
La formula è:
Potenza totale = watt per metro × metri installati
Esempio con una striscia
Consideriamo 6 metri di striscia LED 24V da 10 W/m:
6 metri × 10 W/m = 60W
La corrente assorbita è:
60W ÷ 24V = 2,5A
Il controller deve quindi supportare una potenza e una corrente superiori ai valori calcolati.
Esempio con più segmenti
Consideriamo tre segmenti collegati allo stesso dimmer:
- 3 metri da 10 W/m = 30W;
- 2 metri da 10 W/m = 20W;
- 1 metro da 10 W/m = 10W.
La potenza totale è:
30W + 20W + 10W = 60W
Il dimmer deve gestire la somma di tutti i rami collegati alla sua uscita.
Per la distribuzione elettrica consulta anche la guida Come collegare più strisce LED allo stesso alimentatore.
Potenza per canale e potenza totale
Nei controller multicanale bisogna distinguere tra:
- corrente massima per singolo canale;
- corrente totale del dispositivo;
- potenza complessiva ammessa.
Un controller RGB o CCT può avere un limite per ogni uscita e un secondo limite per la somma di tutti i canali.
Non bisogna verificare soltanto la potenza totale. Un singolo canale potrebbe essere sovraccaricato anche quando la somma complessiva sembra compatibile.
Come collegare più strisce allo stesso dimmer
Più segmenti possono essere collegati allo stesso controller se:
- hanno la stessa tensione;
- appartengono alla stessa tipologia;
- la potenza complessiva è compatibile;
- la corrente rimane entro i limiti;
- i cavi sono dimensionati correttamente;
- la distribuzione viene realizzata in parallelo.
Lo schema generale è:
Alimentatore → Dimmer → Distribuzione in parallelo → Strisce LEDIl controller regola simultaneamente tutte le strisce collegate alla propria uscita.
Se le zone devono essere comandate separatamente, è necessario utilizzare più canali indipendenti o più controller.
Quando serve un amplificatore LED
Quando la potenza delle strisce supera la capacità del controller, non bisogna collegare direttamente un carico maggiore.
In base al sistema possono essere utilizzati:
- amplificatori di segnale;
- ripetitori PWM;
- controller aggiuntivi sincronizzati;
- più zone indipendenti;
- più alimentatori con uscite elettricamente separate.
L’amplificatore deve essere compatibile con tensione, numero di canali e segnale del controller principale.
Dimmer con manopola
Il dimmer rotativo permette di regolare la luminosità manualmente.
È adatto quando:
- serve un comando semplice;
- non è richiesta la gestione tramite app;
- la striscia è monocolore;
- il controller può essere installato in una posizione accessibile.
Prima dell’acquisto bisogna verificare se il dispositivo viene installato sul lato 12V o 24V e quale corrente può gestire.
Dimmer con pulsante
Alcuni controller possono essere gestiti tramite un pulsante:
- pressione breve per accendere o spegnere;
- pressione prolungata per aumentare o ridurre la luminosità;
- eventuale memoria dell’ultimo livello utilizzato.
È una soluzione discreta e adatta a cucine, mobili e installazioni integrate.
Dimmer con telecomando
I controller con telecomando permettono di gestire la luce senza collegamenti di comando a parete.
Le tecnologie più comuni comprendono radiofrequenza e infrarossi.
La radiofrequenza non richiede necessariamente una visuale diretta tra telecomando e ricevitore, mentre l’infrarosso può richiedere che il sensore rimanga visibile.
Bisogna verificare:
- distanza operativa;
- numero di zone;
- possibilità di associare più ricevitori;
- memoria dopo l’interruzione di corrente;
- compatibilità con il controller.
Dimmer Wi-Fi
Un controller Wi-Fi permette di gestire la striscia tramite applicazione e rete domestica.
In base al modello può offrire:
- accensione e spegnimento;
- regolazione della luminosità;
- timer;
- programmazioni;
- scene;
- controllo remoto;
- integrazione con assistenti vocali compatibili.
La disponibilità delle funzioni dipende dall’applicazione e dall’ecosistema supportato dal controller.
Dimmer ZigBee
ZigBee è un protocollo utilizzato nei sistemi di illuminazione smart e domotica.
Un controller ZigBee richiede generalmente un gateway compatibile per la gestione tramite applicazione e assistenti vocali.
È indicato quando:
- sono presenti più dispositivi smart;
- si vogliono creare automazioni;
- si desidera controllare diverse zone;
- l’impianto è già basato sullo stesso ecosistema.
Prima dell’acquisto bisogna verificare compatibilità tra gateway, applicazione e controller.
Dimmer Bluetooth
I controller Bluetooth possono essere gestiti direttamente da smartphone senza una rete Wi-Fi dedicata.
La portata è normalmente limitata alla distanza utile del collegamento Bluetooth.
Questa soluzione può essere adatta per impianti semplici, ma offre generalmente una gestione remota più limitata rispetto a un sistema con gateway o connessione Wi-Fi.
Dimmerare una striscia sottopensile
Nel sottopensile della cucina la regolazione permette di utilizzare la stessa striscia come:
- luce funzionale sul piano di lavoro;
- luce serale ridotta;
- illuminazione di cortesia;
- luce coordinata con il soggiorno.
Una configurazione tipica comprende:
- striscia COB 24V;
- alimentatore a tensione costante;
- controller monocolore compatibile;
- pulsante, sensore o telecomando;
- profilo in alluminio con diffusore.
Per il montaggio completo consulta la guida Come installare una striscia LED sottopensile in cucina.
Dimmerare una striscia in un controsoffitto
Nelle gole e nei controsoffitti la dimmerazione aiuta a controllare la luce indiretta e a evitare un’intensità eccessiva durante la sera.
Bisogna prevedere:
- accessibilità dell’alimentatore;
- accessibilità del controller;
- portata del telecomando o del segnale radio;
- potenza complessiva delle linee;
- eventuale divisione in più zone;
- corretta distribuzione dell’alimentazione.
Il controller non deve essere chiuso definitivamente in una parte non ispezionabile del controsoffitto.
Dimmerare una striscia LED 220V
Le strisce LED 220V vengono alimentate direttamente dalla rete attraverso i componenti previsti dal sistema e non utilizzano il normale alimentatore 12V o 24V.
Per regolarle serve un dispositivo dichiarato compatibile con:
- tensione di rete;
- tipologia della striscia 220V;
- potenza complessiva;
- driver o raddrizzatore integrato nel sistema;
- metodo di regolazione previsto dal produttore.
Un controller PWM da 12V o 24V non deve essere collegato a una striscia da 220V.
Prima di progettare la dimmerazione di una striscia a tensione di rete bisogna verificare espressamente che il prodotto supporti questa funzione.
Perché la striscia sfarfalla quando viene dimmerata
Lo sfarfallio può essere provocato da:
- controller di bassa qualità;
- alimentatore instabile;
- potenza insufficiente;
- controller sovraccarico;
- collegamenti non corretti;
- frequenza PWM inadeguata;
- incompatibilità tra componenti;
- cavi troppo lunghi o sottodimensionati;
- livello minimo impostato troppo basso.
Se il problema compare soltanto alla luminosità minima, il controller potrebbe non riuscire a mantenere una regolazione stabile sotto una determinata soglia.
Perché la striscia non si spegne completamente
Una debole luminosità residua può dipendere da:
- corrente di dispersione;
- controller elettronico;
- interruttore con spia luminosa;
- collegamenti sul lato rete;
- alimentatore che mantiene una tensione residua;
- dispositivo smart non completamente compatibile.
La causa deve essere verificata sullo schema completo dell’impianto, evitando modifiche improvvisate.
Perché il dimmer si scalda
Un leggero aumento della temperatura può essere normale, ma un surriscaldamento evidente può indicare:
- corrente superiore al limite;
- ventilazione insufficiente;
- morsetti non serrati;
- cavi sottodimensionati;
- controller installato in uno spazio troppo chiuso;
- componente difettoso.
Il carico deve essere immediatamente verificato se il dispositivo diventa molto caldo, emette odore o presenta funzionamento instabile.
La dimmerazione modifica la temperatura colore?
In una normale striscia monocolore, la regolazione modifica la luminosità ma non la temperatura colore nominale.
Una striscia da 3000K rimane quindi a luce calda e una striscia da 4000K rimane a luce neutra.
Per modificare anche la tonalità del bianco è necessaria una striscia CCT con controller dedicato.
La dimmerazione riduce i consumi?
Quando una striscia viene utilizzata a una luminosità inferiore, la potenza assorbita si riduce rispetto al funzionamento alla massima intensità.
Il risparmio effettivo dipende da:
- livello di regolazione;
- efficienza del controller;
- efficienza dell’alimentatore;
- durata di utilizzo;
- numero di strisce collegate.
La dimmerazione deve essere utilizzata soprattutto per migliorare comfort e flessibilità dell’illuminazione, non per compensare una striscia sovradimensionata senza un progetto corretto.
Come progettare un sistema dimmerabile
- Individua la tensione della striscia.
- Verifica la tipologia monocolore, CCT, RGB o RGBW.
- Calcola la lunghezza totale.
- Calcola la potenza complessiva.
- Calcola la corrente richiesta.
- Scegli l’alimentatore con margine adeguato.
- Scegli il controller con numero di canali corretto.
- Verifica potenza e corrente per canale.
- Definisci il metodo di comando.
- Stabilisci la posizione dei componenti.
- Dimensiona correttamente i cavi.
- Realizza i collegamenti in parallelo quando necessario.
- Prova la regolazione prima della chiusura definitiva.
Come eseguire il collaudo
Prima di chiudere profili, mobili o controsoffitti, verifica:
- accensione di tutti i segmenti;
- regolazione progressiva;
- assenza di sfarfallio;
- stabilità alla luminosità minima;
- raggiungimento della massima luminosità;
- corretto spegnimento;
- funzionamento del telecomando o dell’app;
- assenza di surriscaldamento;
- uniformità tra le diverse strisce;
- memoria delle impostazioni, se prevista.
Lascia il sistema acceso alla massima potenza per un periodo di prova e controlla la temperatura di alimentatore, controller, cavi e collegamenti.
Errori da evitare
- Collegare un dimmer 12V a una striscia 24V.
- Utilizzare un controller monocolore con una striscia CCT o RGB.
- Calcolare soltanto la potenza dell’alimentatore.
- Superare la corrente massima del dimmer.
- Ignorare il limite per singolo canale.
- Installare il controller prima dell’alimentatore senza uno schema compatibile.
- Utilizzare un normale dimmer 230V su un alimentatore non dimmerabile.
- Collegare un controller 12V o 24V a una striscia 220V.
- Chiudere il dimmer in un vano non ventilato.
- Nascondere il controller in un punto non accessibile.
- Utilizzare cavi troppo sottili.
- Collegare troppe strisce allo stesso controller.
- Non provare la regolazione ai livelli minimi.
- Acquistare componenti smart senza verificare l’ecosistema compatibile.
Per approfondire le problematiche più comuni consulta la guida Errori con le strisce LED: quali evitare.
Prodotti consigliati
Controller e dimmer per strisce LED
La categoria GISLED raccoglie i dispositivi disponibili per gestire luminosità, temperatura colore e scenari di illuminazione, in base alla compatibilità del sistema.
Alimentatori per strisce LED
Disponibili in diverse tensioni e potenze per alimentare correttamente strisce e controller a 12V o 24V.
Strisce LED 24V
Soluzioni indicate per impianti lineari e professionali, con maggiore stabilità sulle lunghezze più elevate.
Strisce LED 12V
Adatte a installazioni compatte e tratti brevi, utilizzando controller e alimentatori dedicati a 12V.
Striscia LED COB 10W 4000K 24V
Striscia monocolore a luce neutra, adatta a installazioni lineari e regolabile mediante controller 24V compatibile.
Striscia LED COB 14W 3000K 24V
Soluzione a luce calda continua per ambienti residenziali e commerciali, da abbinare a alimentatore e dimmer adeguatamente dimensionati.
Domande frequenti
Tutte le strisce LED possono essere dimmerate?
La maggior parte delle strisce a tensione costante da 12V o 24V può essere regolata con un controller compatibile. Bisogna verificare tensione, tipologia, potenza e indicazioni del prodotto.
Dove va collegato il dimmer?
Nei normali sistemi a bassa tensione viene installato tra l’alimentatore e la striscia LED.
Serve un alimentatore dimmerabile?
Quando il controller PWM viene installato sul lato 12V o 24V, normalmente si utilizza un alimentatore a tensione costante correttamente dimensionato. Sistemi dimmerabili sul lato 230V richiedono invece componenti specifici.
Posso usare un dimmer da parete tradizionale?
Solo se l’alimentatore e l’intero sistema sono espressamente compatibili con quella modalità di regolazione. Un normale dimmer non deve essere collegato senza aver verificato le specifiche.
Come si calcola la potenza del dimmer?
Si moltiplicano i watt per metro per la lunghezza totale delle strisce collegate. Bisogna poi verificare corrente, potenza complessiva e limite per canale.
Posso collegare più strisce allo stesso dimmer?
Sì, se hanno la stessa tensione e tipologia e se la somma delle potenze rimane entro i limiti del controller.
Posso controllare separatamente due strisce?
Sì, ma servono due zone o due canali indipendenti, oppure controller separati. Due strisce collegate alla stessa uscita vengono regolate insieme.
Perché la striscia sfarfalla alla luminosità minima?
Può dipendere da incompatibilità, frequenza PWM, alimentatore instabile, sovraccarico o limite minimo del controller.
La dimmerazione cambia il colore della luce?
In una striscia monocolore cambia soltanto l’intensità. Per modificare la temperatura colore serve una striscia CCT con controller dedicato.
È possibile dimmerare una striscia LED 220V?
Soltanto se la striscia e il dispositivo di regolazione sono espressamente compatibili con la tensione di rete e con il sistema di alimentazione utilizzato.
Un controller Wi-Fi funziona senza Internet?
Dipende dal modello e dall’applicazione. Alcune funzioni locali possono rimanere disponibili, mentre controllo remoto e automazioni cloud possono richiedere la connessione.
Per un controller ZigBee serve un gateway?
Normalmente sì, quando si desidera utilizzare app, automazioni o assistenti vocali attraverso un ecosistema ZigBee.
Il controller deve rimanere accessibile?
Sì. Deve poter essere raggiunto per configurazione, controllo, manutenzione o sostituzione.
Regola la luce della tua striscia LED
Scopri i controller e dimmer GISLED e gli alimentatori compatibili per realizzare un sistema a 12V o 24V regolabile e affidabile.
Hai già definito lunghezza e potenza della striscia? GISLED può verificare tensione, alimentatore, controller e compatibilità dei componenti prima dell’acquisto.
