Dove posizionare l’alimentatore delle strisce LED

La posizione dell’alimentatore delle strisce LED deve essere definita prima di installare profili, cavi e sorgenti luminose. Nasconderlo è spesso necessario per ottenere un risultato ordinato, ma il dispositivo non deve diventare irraggiungibile o essere chiuso in uno spazio privo di ventilazione.

L’alimentatore trasforma la tensione di rete nella bassa tensione richiesta dalla striscia, normalmente 12V o 24V. Durante il funzionamento genera calore e può avere bisogno di essere controllato o sostituito nel tempo.

La posizione corretta deve quindi garantire accessibilità, ventilazione, protezione, distanza adeguata dalla striscia e spazio sufficiente per cavi e collegamenti.

Perché la posizione dell’alimentatore è importante

Un alimentatore installato nel punto sbagliato può provocare difficoltà di manutenzione, temperature elevate, cavi troppo lunghi e un risultato poco ordinato.

La posizione influisce su:

• ventilazione del dispositivo;
• temperatura di esercizio;
• accessibilità futura;
• lunghezza dei cavi a bassa tensione;
• caduta di tensione;
• facilità di collegamento;
• protezione da acqua e polvere;
• rumorosità percepita;
• qualità estetica dell’installazione.

La scelta non deve essere rimandata alla fine del progetto. Il vano e il percorso dei cavi dovrebbero essere predisposti prima di chiudere mobili, cartongesso o controsoffitti.

L’alimentatore deve rimanere accessibile

L’alimentatore non dovrebbe essere murato, incollato definitivamente o chiuso dietro una struttura che richiede demolizioni per essere aperta.

Deve poter essere raggiunto per:

• controllare i morsetti;
• verificare eventuali surriscaldamenti;
• misurare la tensione in uscita;
• sostituire il dispositivo;
• modificare i collegamenti;
• aggiungere un dimmer o controller;
• individuare eventuali guasti.

Un punto nascosto può quindi essere corretto, purché sia dotato di sportello, pannello rimovibile o accesso da un vano del mobile.

Quanto spazio serve intorno all’alimentatore

Lo spazio necessario dipende dalle dimensioni e dalla costruzione del modello.

Il vano deve consentire:

• inserimento e rimozione del dispositivo;
• passaggio ordinato dei cavi;
• accesso ai morsetti;
• dispersione del calore;
• assenza di contatto con materiali sensibili alla temperatura;
• chiusura del vano senza comprimere i cavi.

Non è sufficiente verificare che il corpo dell’alimentatore entri nello spazio. Bisogna considerare anche la curvatura dei cavi, i morsetti e l’eventuale controller installato vicino al dispositivo.

Perché l’alimentatore ha bisogno di ventilazione

Durante il funzionamento una parte dell’energia viene trasformata in calore. La struttura metallica di molti alimentatori contribuisce alla dissipazione.

Se il dispositivo viene chiuso in uno spazio molto piccolo e privo di ricambio d’aria, la temperatura può aumentare.

Una ventilazione insufficiente può contribuire a:

• riduzione della durata del dispositivo;
• intervento delle protezioni termiche;
• funzionamento instabile;
• riduzione delle prestazioni;
• surriscaldamento dei cavi;
• maggiore stress sui componenti elettronici.

Il vano non deve necessariamente rimanere completamente aperto, ma deve rispettare le indicazioni del prodotto e permettere una corretta dispersione del calore.

Dove installare l’alimentatore in cucina

In cucina l’alimentatore può essere collocato in diversi punti, in base alla struttura dei mobili e al percorso della striscia sottopensile.

Le posizioni più comuni sono:

• sopra i pensili;
• all’interno di una colonna tecnica;
• nel vano superiore di un mobile;
• sopra la cappa, se lo spazio è idoneo e separato dalle parti calde;
• in un vano predisposto dall’arredatore;
• dietro un pannello rimovibile.

La scelta deve tenere conto della distanza dai diversi segmenti sottopensile e della possibilità di nascondere i cavi.

Alimentatore sopra i pensili

Lo spazio sopra i pensili è spesso una delle posizioni più pratiche.

I vantaggi sono:

• dispositivo nascosto alla vista;
• buona accessibilità dall’alto;
• facilità di distribuzione dei cavi;
• possibilità di collegare più pensili;
• spazio normalmente sufficiente;
• buona ventilazione se il vano non è chiuso.

Bisogna però verificare che:

• l’alimentatore non sia coperto da oggetti;
• non sia esposto a condensa o infiltrazioni;
• i cavi siano fissati e protetti;
• sia possibile raggiungerlo senza smontare i mobili;
• non venga appoggiato direttamente su materiale instabile.

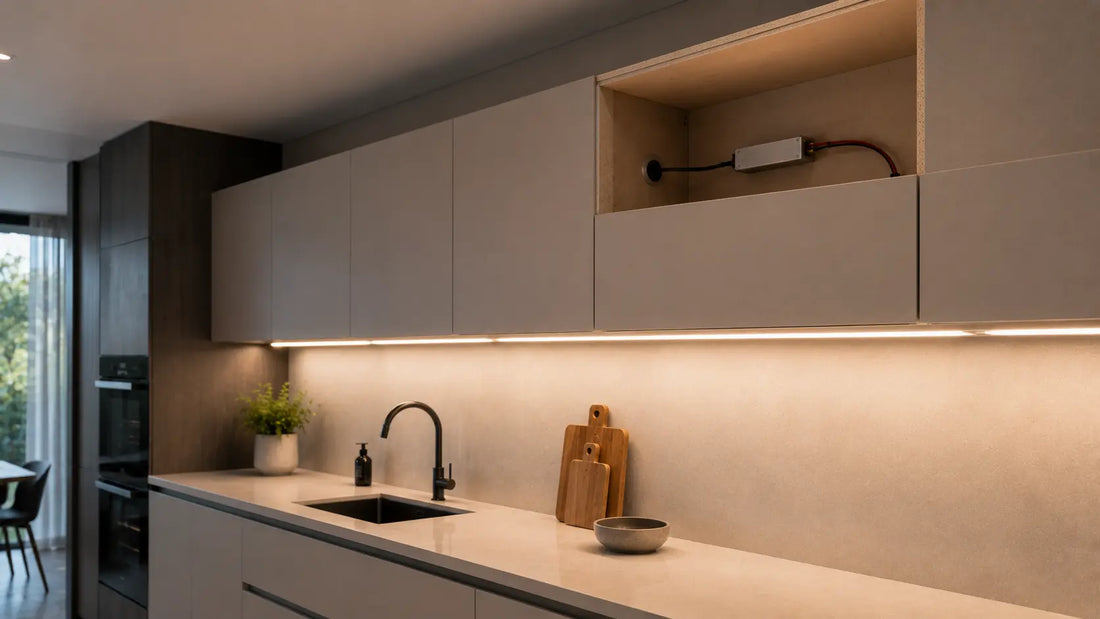

Alimentatore dentro un pensile

Può essere installato all’interno di un pensile quando non è disponibile uno spazio superiore o quando si desidera mantenere tutto il sistema nel mobile.

La posizione più adatta è normalmente nella parte alta o in un vano dedicato, evitando di collocarlo vicino a stoviglie, contenitori o oggetti che potrebbero coprirlo.

È consigliabile:

• predisporre una zona separata;
• lasciare spazio intorno al dispositivo;
• fissare l’alimentatore stabilmente;
• proteggere i morsetti;
• far passare i cavi attraverso fori rifiniti;
• mantenere il vano ispezionabile.

Il dispositivo non dovrebbe rimanere appoggiato liberamente tra oggetti o materiali infiammabili.

Alimentatore all’interno di una colonna

Una colonna tecnica o dispensa può offrire maggiore spazio e accessibilità.

È una soluzione indicata quando:

• la cucina comprende più segmenti di striscia;
• serve un alimentatore di potenza elevata;
• sono presenti anche controller e morsetti;
• i cavi possono essere distribuiti dalla colonna;
• è necessario mantenere ordinato l’impianto.

Il vano dovrebbe essere separato dagli oggetti conservati nella colonna e permettere la corretta ventilazione.

Alimentatore vicino alla cappa

La zona della cappa può sembrare comoda perché spesso si trova al centro dei pensili, ma deve essere valutata con attenzione.

Bisogna evitare:

• parti soggette a forte calore;
• zone esposte a grasso e vapore;
• interferenze con condotti di aspirazione;
• spazi che richiedono lo smontaggio della cappa;
• contatto con parti metalliche non protette.

L’alimentatore può essere collocato in un vano superiore separato soltanto quando la posizione è asciutta, ventilata e accessibile.

Dove installare l’alimentatore nel soggiorno

Nel soggiorno l’alimentatore può essere nascosto:

• all’interno di una parete attrezzata;
• dietro un pannello rimovibile;
• nel vano tecnico di un mobile TV;
• sopra un mobile alto;
• all’interno di una nicchia ispezionabile;
• nel controsoffitto con accesso dedicato.

Quando la striscia viene integrata in una parete attrezzata, è utile concentrare alimentatore, controller e morsetti in un unico vano tecnico ordinato.

Dove installare l’alimentatore in una camera da letto

Per testiere, armadi e mensole, l’alimentatore può essere collocato:

• dietro la testiera, se rimane accessibile;
• all’interno di un comodino predisposto;
• sopra l’armadio;
• in un vano tecnico dell’armadio;
• dietro un pannello removibile.

Bisogna evitare che il dispositivo venga coperto da tessuti, cuscini, abiti o altri materiali che limitano la ventilazione.

Dove installare l’alimentatore in un armadio

Negli armadi è preferibile utilizzare un vano superiore o laterale separato dall’area destinata agli abiti.

La posizione deve garantire:

• assenza di contatto con tessuti;
• accesso ai collegamenti;
• spazio per eventuali sensori o controller;
• ventilazione sufficiente;
• passaggio protetto dei cavi;
• fissaggio stabile.

Un alimentatore non dovrebbe essere lasciato libero sul fondo dell’armadio o nascosto dietro oggetti.

Dove installare l’alimentatore nel cartongesso

Nel cartongesso l’alimentatore può essere collocato nel controsoffitto o dietro una controparete soltanto se rimane ispezionabile.

Le soluzioni possibili comprendono:

• botola di ispezione;
• sportello tecnico;
• vano accessibile da un faretto o apertura dedicata, se sufficientemente ampio;
• vano esterno nascosto sopra un mobile;
• zona tecnica collegata al controsoffitto.

Non è consigliabile chiudere definitivamente l’alimentatore tra le lastre senza possibilità di accesso.

Botola di ispezione nel controsoffitto

La botola permette di raggiungere alimentatore, controller e morsetti senza danneggiare il cartongesso.

Deve essere:

• abbastanza grande per estrarre il dispositivo;
• vicina all’alimentatore;
• posizionata in un punto raggiungibile;
• integrata nel progetto estetico;
• facile da aprire senza attrezzi speciali.

Una piccola apertura che consente soltanto di vedere il dispositivo, ma non di rimuoverlo, non garantisce una manutenzione adeguata.

Alimentatore dentro una gola luminosa

La gola può ospitare l’alimentatore soltanto se dispone di spazio, ventilazione e accessibilità sufficienti.

Bisogna evitare che il dispositivo:

• rimanga visibile dalla stanza;
• ostruisca la diffusione della luce;
• sia appoggiato sulla striscia;
• impedisca la dissipazione del profilo;
• sia raggiungibile soltanto rimuovendo parti fisse.

Quando la gola è stretta, è spesso preferibile installare l’alimentatore in un vano tecnico separato.

Dove installare l’alimentatore in bagno

In bagno la posizione deve essere scelta con particolare attenzione alla presenza di acqua, vapore e zone regolamentate.

L’alimentatore dovrebbe essere collocato:

• in un vano asciutto e protetto;
• lontano da spruzzi diretti;
• fuori dalle zone non compatibili con il grado IP del prodotto;
• in un mobile adeguato;
• in un controsoffitto ispezionabile, se consentito dal progetto;
• in una zona tecnica separata.

Il grado di protezione dell’alimentatore deve essere adeguato alla posizione reale. Un modello IP20 è destinato ad ambienti interni asciutti e non deve essere esposto direttamente all’umidità o agli spruzzi.

Dove installare l’alimentatore all’esterno

Un alimentatore destinato agli interni non deve essere collocato direttamente all’esterno senza un involucro e una protezione adeguati.

Per installazioni esterne bisogna valutare:

• grado IP del dispositivo;
• protezione da pioggia e condensa;
• temperatura ambientale;
• esposizione solare;
• ventilazione;
• scarico dell’acqua;
• protezione dei collegamenti;
• accessibilità futura.

Quando possibile, l’alimentatore può essere installato all’interno dell’edificio e collegato alla striscia esterna attraverso un cavo correttamente dimensionato.

Alimentatore IP20 e ambiente di installazione

Un alimentatore IP20 è progettato per ambienti interni asciutti e protetti.

Non è adatto a:

• pioggia;
• spruzzi;
• condensa diretta;
• polvere intensa;
• ambienti esterni non protetti;
• vani soggetti ad allagamento.

Il fatto che la striscia sia IP67 o IP68 non rende automaticamente protetto anche l’alimentatore.

Quanto deve essere distante l’alimentatore dalla striscia

Non esiste una distanza massima universale. Dipende da tensione, potenza, corrente e sezione dei cavi.

In generale è preferibile:

• mantenere l’alimentatore vicino alle strisce;
• ridurre la lunghezza dei cavi a bassa tensione;
• utilizzare una posizione centrale rispetto ai diversi rami;
• dimensionare correttamente la sezione dei conduttori;
• verificare la tensione all’ingresso della striscia.

Una distanza elevata può contribuire alla caduta di tensione, soprattutto nei sistemi 12V o con potenze importanti.

Per approfondire consulta la guida Come evitare la caduta di tensione nelle strisce LED.

Meglio installarlo al centro dell’impianto?

Quando le strisce si sviluppano in più direzioni, una posizione centrale può ridurre la lunghezza dei cavi.

Può essere utile per:

• gole perimetrali;
• controsoffitti;
• cucine con due lati;
• vetrine;
• mensole distribuite;
• pareti attrezzate.

L’alimentatore può essere collegato a più rami in parallelo, purché potenza e distribuzione siano dimensionate correttamente.

Consulta la guida Come collegare più strisce LED allo stesso alimentatore.

Un solo alimentatore o più alimentatori?

Un unico dispositivo può essere conveniente quando le strisce sono vicine e devono accendersi insieme.

Più alimentatori possono essere preferibili quando:

• le zone sono molto distanti;
• la potenza complessiva è elevata;
• servono accensioni indipendenti;
• non è possibile posare cavi adeguati;
• un singolo alimentatore sarebbe troppo grande;
• si vuole semplificare la manutenzione delle singole zone.

Ogni alimentatore deve rimanere separato e dimensionato per il proprio gruppo di strisce.

Dove posizionare controller e dimmer

Quando la striscia è dimmerabile, il controller viene normalmente installato dopo l’alimentatore sul lato 12V o 24V.

Rete 230V → Alimentatore → Controller o dimmer → Striscia LED

Alimentatore e controller possono essere collocati nello stesso vano, purché:

• lo spazio sia sufficiente;
• la ventilazione sia adeguata;
• i morsetti rimangano accessibili;
• il segnale radio o Wi-Fi non venga schermato;
• non vengano superate le temperature previste.

Per approfondire consulta la guida Come dimmerare una striscia LED.

L’alimentatore può essere installato verticalmente?

La posizione di montaggio dipende dalle indicazioni del modello.

In generale bisogna evitare:

• copertura delle aperture di ventilazione;
• contatto instabile con la superficie;
• trazione sui morsetti;
• accumulo di calore in alto nel vano;
• montaggio non previsto dal produttore.

Il dispositivo deve essere fissato stabilmente e orientato in modo da favorire la dissipazione.

Si può appoggiare liberamente l’alimentatore?

È preferibile fissarlo o installarlo in una posizione stabile.

Un alimentatore lasciato libero può:

• muoversi durante la manutenzione del mobile;
• tirare i cavi;
• entrare in contatto con oggetti;
• produrre vibrazioni;
• essere coperto involontariamente;
• danneggiare i morsetti.

Il fissaggio deve rispettare i punti previsti dal prodotto e non deformare la struttura.

Come gestire i morsetti e i collegamenti

I morsetti di ingresso e uscita devono rimanere protetti e accessibili.

Bisogna verificare:

• serraggio corretto;
• assenza di fili scoperti;
• sezione adeguata dei cavi;
• separazione tra ingresso 230V e uscita a bassa tensione;
• scarico della trazione;
• protezione da contatti accidentali;
• identificazione di positivo e negativo.

I cavi non devono essere schiacciati dallo sportello del vano o piegati eccessivamente vicino ai morsetti.

Come evitare rumori o vibrazioni

Un alimentatore correttamente dimensionato e di buona qualità dovrebbe funzionare senza rumori evidenti.

Ronzii o vibrazioni possono dipendere da:

• fissaggio non stabile;
• superficie che amplifica le vibrazioni;
• sovraccarico;
• incompatibilità con un dimmer;
• componente difettoso;
• temperatura elevata.

In camera da letto o in altri ambienti silenziosi è preferibile evitare di posizionare il dispositivo direttamente dietro superfici sottili che possono amplificare eventuali vibrazioni.

Come scegliere la posizione prima dei lavori

Prima di installare la striscia è utile preparare uno schema con:

• lunghezza di ogni segmento;
• potenza totale;
• posizione dell’alimentatore;
• percorso dei cavi;
• eventuali rami;
• posizione del controller;
• accesso per manutenzione;
• dimensioni del vano;
• tipo di protezione ambientale.

La posizione deve essere definita insieme ad arredatore, cartongessista ed elettricista prima della chiusura delle strutture.

Come dimensionare correttamente l’alimentatore

La posizione non può essere scelta senza conoscere le dimensioni e la potenza del dispositivo.

Per calcolare l’alimentatore bisogna:

1. moltiplicare i watt per metro per la lunghezza totale;
2. sommare il consumo di tutti i segmenti;
3. aggiungere un margine adeguato;
4. scegliere la stessa tensione della striscia;
5. verificare dimensioni e sistema di raffreddamento.

Per il calcolo completo consulta la guida Come calcolare l’alimentatore per strisce LED.

Esempio 1: sottopensile cucina

Per una cucina con quattro segmenti sottopensile, una configurazione può prevedere:

• strisce COB 24V;
• alimentatore sopra i pensili;
• cavi separati verso ogni segmento;
• controller nello stesso vano tecnico;
• accesso dall’alto;
• profilo in alluminio sotto i mobili.

La posizione sopra i pensili permette di mantenere i componenti nascosti e distribuire facilmente i cavi.

Per il montaggio consulta la guida Come installare una striscia LED sottopensile in cucina.

Esempio 2: taglio di luce nel cartongesso

Per una linea luminosa integrata a soffitto, l’alimentatore può essere collocato:

• nel controsoffitto;
• vicino a una botola di ispezione;
• in posizione centrale rispetto ai segmenti;
• con spazio sufficiente per l’estrazione;
• senza appoggiarlo direttamente sul profilo LED.

La botola deve permettere di rimuovere sia l’alimentatore sia l’eventuale controller.

Esempio 3: parete attrezzata

In una parete attrezzata è possibile predisporre un vano tecnico nel mobile basso o dietro un pannello rimovibile.

Il vano può contenere:

• alimentatore;
• controller;
• morsetti di distribuzione;
• cavi diretti alle mensole;
• eventuali dispositivi smart.

È importante evitare di mescolare i componenti liberamente con decoder, router o altri dispositivi che generano calore.

Esempio 4: illuminazione esterna

Per una striscia esterna si può installare l’alimentatore all’interno dell’edificio, vicino al punto di uscita dei cavi.

Questa soluzione permette di:

• proteggere il dispositivo dalla pioggia;
• semplificare la manutenzione;
• utilizzare un vano interno accessibile;
• portare all’esterno soltanto la bassa tensione.

La sezione e la lunghezza dei cavi devono essere comunque calcolate correttamente.

Procedura per scegliere la posizione corretta

1. Calcola potenza e tensione necessarie.
2. Individua le dimensioni dell’alimentatore.
3. Definisci la disposizione delle strisce.
4. Valuta la distanza dai diversi segmenti.
5. Scegli un punto asciutto e protetto.
6. Verifica lo spazio per la ventilazione.
7. Prevedi un accesso per la manutenzione.
8. Controlla il percorso dei cavi.
9. Valuta controller e morsetti aggiuntivi.
10. Predisponi il vano prima della chiusura dei lavori.
11. Fissa stabilmente il dispositivo.
12. Esegui il collaudo prima di chiudere il vano.

Come eseguire il collaudo

Dopo l’installazione verifica:

• tensione corretta in uscita;
• accensione regolare delle strisce;
• assenza di sfarfallio;
• assenza di rumori anomali;
• temperatura regolare del dispositivo;
• assenza di cavi caldi;
• stabilità dei morsetti;
• accessibilità del vano;
• funzionamento del controller;
• uniformità luminosa dei segmenti più lontani.

Lascia acceso il sistema alla massima potenza per un periodo di prova e controlla che il calore possa essere disperso correttamente.

Errori da evitare

• Murare definitivamente l’alimentatore.
• Chiuderlo senza botola nel cartongesso.
• Installarlo in un vano troppo piccolo.
• Coprirlo con abiti, tessuti o oggetti.
• Collocare un alimentatore IP20 in una zona umida.
• Installarlo vicino a forti fonti di calore.
• Appoggiarlo liberamente senza fissaggio.
• Nascondere i morsetti in un punto non raggiungibile.
• Utilizzare cavi troppo lunghi o sottili.
• Non prevedere spazio per il controller.
• Lasciare fili scoperti.
• Posizionarlo dove può essere coperto durante l’uso del mobile.
• Chiudere il vano prima del collaudo.
• Scegliere la posizione senza conoscere le dimensioni del dispositivo.

Per una panoramica completa consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Alimentatori per strisce LED

La collezione GISLED comprende alimentatori 12V e 24V in diverse potenze e dimensioni per installazioni domestiche e professionali.

Alimentatore LED 24V 60W 2,5A Slim

Il formato compatto è utile nei progetti con spazio limitato, previa verifica di potenza, ventilazione e accessibilità.

Alimentatore 24V 120W 5A

Soluzione per sistemi 24V di media potenza, adatta a vani tecnici, mobili e installazioni interne protette.

Alimentatore LED 24V 200W 8,33A

Indicato per impianti 24V con più segmenti e potenza complessiva elevata, richiedendo spazio e ventilazione adeguati.

Alimentatore 12V 120W 10A

Alimentatore IP20 per sistemi LED 12V da installare esclusivamente in ambienti interni asciutti e protetti.

Alimentatore Switching 24V 600W

Soluzione per configurazioni professionali ad alta potenza, da installare in un vano tecnico correttamente dimensionato e ventilato.

Domande frequenti

Dove posso nascondere l’alimentatore di una striscia LED?

Può essere installato sopra un mobile, in un pensile, in una colonna tecnica o in un controsoffitto ispezionabile. Deve rimanere accessibile e ventilato.

Posso murare l’alimentatore?

No. Non dovrebbe essere chiuso definitivamente nella muratura perché deve poter essere controllato e sostituito.

Posso mettere l’alimentatore nel controsoffitto?

Sì, purché sia presente una botola o un accesso sufficientemente ampio e il vano permetta la dissipazione del calore.

Posso installarlo sopra i pensili della cucina?

Sì. È spesso una posizione pratica perché rimane nascosto, accessibile e vicino ai diversi segmenti sottopensile.

Posso metterlo dentro un armadio?

Sì, ma deve essere collocato in un vano separato, ventilato e lontano da vestiti o altri materiali che possono coprirlo.

Quanto deve essere vicino alla striscia?

È preferibile limitarne la distanza per ridurre la lunghezza dei cavi a bassa tensione. La distanza massima dipende da potenza, corrente e sezione dei cavi.

L’alimentatore può stare vicino alla cappa?

Soltanto in un vano separato da calore, grasso e vapore, che rimanga accessibile e ventilato.

Un alimentatore IP20 può stare in bagno?

Soltanto in una zona interna asciutta e protetta compatibile con il suo grado IP e con le prescrizioni dell’impianto.

Può essere installato all’esterno?

Un modello IP20 no. Serve un dispositivo o un involucro adeguato all’esterno e alla reale esposizione ad acqua, polvere e temperatura.

Deve essere fissato?

È preferibile fissarlo stabilmente per evitare movimenti, vibrazioni e trazione sui cavi.

Quanto spazio devo lasciare?

Lo spazio deve consentire ventilazione, accesso ai morsetti, curvatura dei cavi ed estrazione completa del dispositivo.

Posso mettere alimentatore e dimmer nello stesso vano?

Sì, se il vano è sufficientemente ampio, ventilato e accessibile e se il segnale del controller non viene schermato.

Perché l’alimentatore diventa caldo?

Un leggero riscaldamento può essere normale. Temperature eccessive possono indicare sovraccarico, ventilazione insufficiente o malfunzionamento.

È meglio un alimentatore grande o più alimentatori piccoli?

Dipende da potenza, distanza tra le zone e modalità di comando. Più alimentatori possono essere utili per zone separate o molto distanti.
