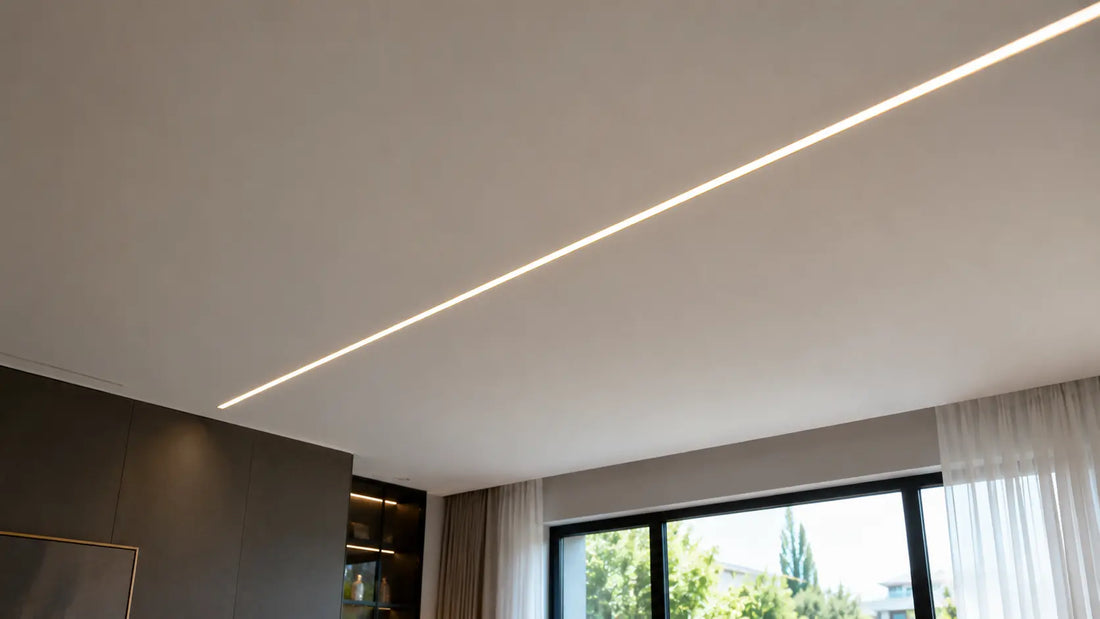

Come installare una striscia LED nel cartongesso

Installare una striscia LED nel cartongesso permette di creare una linea luminosa perfettamente integrata nel soffitto o nella parete, senza profili metallici visibili e con un risultato architettonico minimale.

Per ottenere una finitura professionale è però fondamentale progettare l’installazione prima della chiusura e della rasatura del cartongesso. Il profilo, il passaggio dei cavi, la posizione dell’alimentatore e l’accesso per la manutenzione devono essere definiti quando la struttura è ancora lavorabile.

In questa guida vediamo come realizzare correttamente un taglio di luce con profilo trimless, striscia LED e diffusore opale, evitando gli errori che possono diventare difficili da correggere dopo la finitura.

Come funziona una linea LED integrata nel cartongesso

Una normale installazione è composta da:

• profilo in alluminio trimless;
• striscia LED compatibile;
• diffusore opale;
• alimentatore 12V o 24V;
• cavi di collegamento;
• eventuale controller o dimmer;
• vano tecnico o punto di ispezione;
• struttura in cartongesso predisposta per il profilo.

Il profilo viene integrato nella superficie durante la lavorazione del cartongesso. Le flange vengono successivamente incorporate nella rasatura, lasciando visibile principalmente la linea del diffusore.

Per questo motivo il profilo deve essere montato prima della finitura definitiva.

Perché utilizzare un profilo trimless

Il profilo trimless è progettato per creare una linea luminosa senza cornice metallica visibile.

I principali vantaggi sono:

• integrazione completa nel cartongesso;
• finitura minimale;
• allineamento preciso della striscia;
• dissipazione del calore;
• protezione della sorgente;
• possibilità di utilizzare un diffusore opale;
• linea luminosa uniforme e ordinata.

Applicare semplicemente una striscia all’interno di una fessura nel cartongesso non offre la stessa dissipazione, precisione e possibilità di manutenzione.

Per approfondire le diverse tipologie consulta la guida Come scegliere il profilo in alluminio per una striscia LED.

Profilo con flangia singola o doppia flangia?

Profilo con doppia flangia

La doppia flangia è indicata quando il taglio di luce viene inserito all’interno di una superficie continua e deve essere rasato su entrambi i lati.

È particolarmente adatta per:

• linee centrali nel controsoffitto;
• tagli di luce longitudinali;
• linee verticali sulle pareti;
• percorsi luminosi indipendenti dai bordi;
• composizioni geometriche nel cartongesso.

Profilo con flangia singola

La flangia singola è utile quando la linea luminosa deve terminare in prossimità di un bordo o di un cambio di livello e soltanto un lato viene integrato completamente nella superficie.

Può essere utilizzata in:

• velette;
• nicchie;
• bordi di controsoffitti;
• cambi di quota;
• spigoli architettonici;
• linee luminose vicine a una parete.

La scelta deve essere fatta sulla sezione reale del controsoffitto e non soltanto sull’effetto estetico desiderato.

Prima di iniziare: progettare la linea luminosa

Prima di fissare il profilo bisogna stabilire:

• lunghezza complessiva della linea;
• posizione sul soffitto o sulla parete;
• numero di segmenti;
• potenza della striscia;
• tensione 12V o 24V;
• posizione dell’alimentatore;
• percorso dei cavi;
• eventuali punti di alimentazione intermedi;
• posizione del controller o dimmer;
• accesso futuro per manutenzione.

La progettazione deve avvenire prima della chiusura della struttura, perché modificare il percorso dopo la rasatura può richiedere la riapertura del cartongesso.

Meglio 12V o 24V nel cartongesso?

Per linee di media o grande lunghezza, la soluzione da 24V è generalmente preferibile perché a parità di potenza richiede una corrente inferiore rispetto al 12V.

I principali vantaggi sono:

• maggiore stabilità sulle lunghezze estese;
• minore caduta di tensione;
• gestione più semplice di potenze elevate;
• minore corrente nei cavi e nei collegamenti;
• maggiore flessibilità nella suddivisione in più segmenti.

Il 12V può comunque essere utile nei tratti brevi o quando il prodotto scelto offre punti di taglio particolarmente adatti alla geometria del progetto.

Per approfondire consulta la guida Strisce LED 12V o 24V: quale scegliere.

Quale striscia scegliere per un taglio di luce

Quando il diffusore rimane direttamente visibile, una striscia COB è particolarmente indicata perché produce una linea luminosa continua e riduce l’effetto puntinato.

È consigliabile valutare:

• larghezza compatibile con il profilo;
• potenza per metro;
• lumen per metro;
• CRI;
• temperatura colore;
• punti di taglio;
• lunghezza massima alimentabile;
• possibilità di dimmerazione.

Per un ambiente residenziale può essere utilizzata una soluzione da 3000K per una luce più calda oppure 4000K per un effetto più neutro e tecnico.

Per confrontare le tecnologie consulta la guida Strisce LED COB o SMD: differenze e quale scegliere.

Verificare la compatibilità tra striscia e profilo

Prima dell’acquisto bisogna confrontare la larghezza effettiva della striscia con lo spazio interno del profilo.

Bisogna considerare anche:

• larghezza dei connettori;
• spazio per eventuali cavi laterali;
• altezza interna;
• chiusura del diffusore;
• eventuale rivestimento della striscia.

Un connettore può essere più largo del circuito LED e risultare incompatibile con il profilo anche quando la striscia entra correttamente.

Dove posizionare l’alimentatore

L’alimentatore deve essere definito prima della chiusura del cartongesso.

Può essere installato:

• nel controsoffitto vicino a una botola;
• in un vano tecnico dedicato;
• sopra un mobile alto;
• all’interno di una controparete ispezionabile;
• in una zona tecnica esterna al cartongesso.

Non dovrebbe essere chiuso definitivamente tra le lastre.

Deve rimanere:

• accessibile;
• ventilato;
• protetto;
• raggiungibile per la sostituzione;
• abbastanza vicino alle strisce da limitare inutili lunghezze dei cavi.

Consulta la guida Dove posizionare l’alimentatore delle strisce LED.

Prevedere una botola di ispezione

Quando alimentatore e controller vengono installati nel controsoffitto è consigliabile predisporre un accesso tecnico.

La botola deve permettere di:

• raggiungere i morsetti;
• estrarre completamente l’alimentatore;
• sostituire il controller;
• misurare la tensione;
• modificare i collegamenti;
• controllare eventuali guasti.

Un’apertura che consente soltanto di vedere il dispositivo ma non di estrarlo non è sufficiente per una manutenzione agevole.

Come predisporre i cavi

Prima della chiusura delle lastre bisogna portare i cavi nel punto in cui inizierà la striscia.

Il percorso deve essere:

• ordinato;
• protetto da spigoli taglienti;
• separato correttamente dagli altri circuiti;
• accessibile nei punti di giunzione;
• dimensionato sulla corrente prevista;
• sufficientemente lungo da consentire il collegamento senza tensioni meccaniche.

Se la linea LED è lunga può essere necessario predisporre più punti di alimentazione.

Per dimensionare i conduttori consulta la guida Come scegliere la sezione dei cavi per strisce LED.

Alimentazione da un’estremità o da più punti

Una linea corta può essere alimentata da un’unica estremità, purché rientri nei limiti previsti dalla striscia.

Quando aumentano lunghezza e potenza può essere necessario:

• alimentare da entrambe le estremità;
• alimentare dal centro;
• dividere la linea in più segmenti;
• realizzare una distribuzione a stella;
• utilizzare più alimentatori.

Questa predisposizione deve essere effettuata prima della chiusura del controsoffitto, perché successivamente potrebbe essere difficile aggiungere nuovi cavi.

Consulta la guida Come evitare la caduta di tensione nelle strisce LED.

1. Preparare la struttura in cartongesso

La struttura deve essere progettata tenendo conto della posizione del profilo.

Prima della posa bisogna verificare:

• allineamento della struttura metallica;
• spazio disponibile per il profilo;
• assenza di interferenze con montanti e guide;
• profondità sufficiente;
• passaggio dei cavi;
• posizione delle giunzioni tra lastre;
• accesso al vano tecnico.

Il profilo deve poter essere fissato in modo stabile e perfettamente rettilineo.

2. Definire il taglio nella lastra

La larghezza del taglio deve essere determinata dalle dimensioni del profilo utilizzato.

Non bisogna realizzare la fessura basandosi sulla sola larghezza del diffusore.

È necessario considerare:

• corpo del profilo;
• flange laterali;
• spazio di inserimento;
• tolleranze di posa;
• spessore della lastra.

Una sede troppo larga può rendere difficile la rasatura, mentre una sede troppo stretta può deformare il profilo o impedirne l’inserimento.

3. Tagliare il profilo alla misura corretta

Prima del fissaggio misura con precisione ogni tratto.

Per un taglio pulito:

1. segna la misura;
2. blocca il profilo;
3. utilizza un utensile adatto all’alluminio;
4. mantieni il taglio perpendicolare;
5. elimina eventuali bave;
6. controlla il diffusore;
7. verifica nuovamente la lunghezza.

Nei percorsi composti da più profili è importante mantenere perfettamente allineate le estremità.

4. Fissare il profilo trimless

Il profilo deve essere fissato stabilmente alla struttura o alla lastra secondo la configurazione prevista.

Durante il fissaggio bisogna controllare:

• rettilineità;
• quota rispetto alla superficie;
• assenza di torsioni;
• continuità tra le barre;
• spazio per il diffusore;
• passaggio del cavo di alimentazione.

Una piccola deformazione può diventare molto evidente dopo l’accensione, perché la linea luminosa mette in risalto eventuali irregolarità.

5. Proteggere l’interno durante la rasatura

Prima di applicare stucco e rasante bisogna evitare che residui entrino nel canale destinato alla striscia e al diffusore.

L’interno del profilo deve rimanere:

• pulito;
• privo di polvere;
• senza materiale indurito;
• con le sedi del diffusore libere;
• con il cavo facilmente raggiungibile.

Può essere utile proteggere temporaneamente il canale durante le fasi di stuccatura e verniciatura.

6. Rasare le flange

Le flange del profilo trimless vengono integrate nella finitura del cartongesso.

La rasatura deve:

• coprire correttamente le flange;
• raccordare il profilo con la lastra;
• evitare spessori irregolari;
• mantenere libero il canale;
• creare una superficie continua.

La lavorazione deve essere eseguita con attenzione perché difetti, ondulazioni o accumuli possono diventare particolarmente visibili quando la linea LED è accesa.

7. Carteggiare e completare la finitura

Dopo l’asciugatura, la superficie viene rifinita come il resto del cartongesso.

Bisogna verificare:

• continuità della superficie;
• assenza di avvallamenti;
• assenza di stucco dentro il profilo;
• allineamento dei bordi;
• pulizia della sede del diffusore.

Prima della verniciatura è consigliabile controllare la linea con luce radente per individuare eventuali irregolarità.

8. Verniciare il cartongesso

Il profilo deve rimanere protetto durante la pittura.

La vernice non deve:

• entrare nella sede della striscia;
• coprire i punti di aggancio del diffusore;
• sporcare i collegamenti;
• creare spessori che impediscano la chiusura.

Dopo la verniciatura lascia asciugare completamente prima di installare la striscia.

9. Pulire il profilo prima di applicare la striscia

L’alluminio deve essere pulito e asciutto per permettere all’adesivo posteriore della striscia di aderire correttamente.

Rimuovi:

• polvere di carteggiatura;
• residui di stucco;
• vernice;
• grasso;
• trucioli di alluminio.

Una superficie sporca può provocare il distacco progressivo della striscia dal fondo del profilo.

10. Tagliare la striscia LED

La striscia deve essere tagliata esclusivamente nei punti indicati dal produttore.

Prima del taglio:

• misura lo spazio interno effettivo;
• individua il punto di taglio più vicino;
• considera lo spazio necessario al collegamento;
• verifica la polarità;
• controlla che le piazzole rimangano integre.

Il taglio deve essere preciso e perpendicolare.

11. Collegare la striscia

Il collegamento può essere realizzato tramite:

• connettore rapido compatibile;
• connettore con cavo;
• saldatura diretta;
• sistema di giunzione previsto dal progetto.

Il connettore deve entrare fisicamente nel profilo senza impedire la chiusura del diffusore.

Per scegliere la soluzione consulta la guida Connettori o saldatura per strisce LED: quale scegliere.

12. Eseguire una prova prima dell’incollaggio definitivo

Prima di applicare completamente la striscia nel profilo è consigliabile collegarla temporaneamente ed eseguire un test.

Verifica:

• accensione completa;
• temperatura colore;
• polarità;
• assenza di sfarfallio;
• funzionamento del dimmer;
• uniformità lungo tutti i segmenti.

È molto più semplice correggere un collegamento prima di incollare la striscia lungo tutto il profilo.

13. Applicare la striscia nel profilo

Dopo il test, rimuovi gradualmente la pellicola adesiva e applica la striscia sul fondo dell’alluminio.

Procedi in modo progressivo:

1. posiziona l’inizio della striscia;
2. controlla l’allineamento;
3. rimuovi una piccola parte della pellicola;
4. premi delicatamente sul circuito;
5. continua lungo il profilo;
6. evita pieghe e tensioni;
7. non tirare la striscia.

La striscia deve rimanere in contatto uniforme con l’alluminio per favorire la dissipazione.

14. Inserire il diffusore

Il diffusore opale viene installato dopo aver verificato il corretto funzionamento.

Serve a:

• proteggere la striscia;
• nascondere i componenti;
• uniformare la linea luminosa;
• ridurre l’abbagliamento;
• migliorare la finitura estetica.

Inseriscilo senza forzare e verifica che rimanga perfettamente agganciato per tutta la lunghezza.

Come gestire due barre di profilo consecutive

Quando la linea supera la lunghezza di una singola barra, due profili devono essere allineati con precisione.

Bisogna controllare:

• continuità del canale;
• quota identica;
• diffusori allineati;
• assenza di gradini;
• continuità della striscia o corretta giunzione;
• rasatura uniforme.

Un piccolo dislivello può creare un’interruzione visiva evidente nella linea luminosa.

Come realizzare un angolo

Nei percorsi a L o con cambi di direzione bisogna pianificare separatamente profilo e striscia.

Le possibilità comprendono:

• taglio dei profili a misura;
• due barre che si incontrano a 90 gradi;
• connettore angolare per la striscia;
• breve collegamento tramite cavo;
• saldatura tra i segmenti.

La striscia non deve essere piegata bruscamente se il prodotto non lo consente.

Come creare una linea continua senza punti visibili

Per ottenere una linea visivamente uniforme bisogna combinare diversi elementi:

• striscia COB o SMD ad alta densità;
• diffusore opale;
• profilo sufficientemente profondo;
• striscia perfettamente centrata;
• giunzioni precise;
• alimentazione uniforme;
• assenza di cadute di tensione.

Il solo diffusore non può correggere completamente una striscia con LED molto distanziati installata troppo vicino alla copertura.

Come dimmerare la linea nel cartongesso

La dimmerazione deve essere prevista durante la progettazione.

Una configurazione tipica a 24V è:

Rete 230V → Alimentatore 24V → Controller → Striscia LED

Il controller può essere collocato nello stesso vano tecnico dell’alimentatore, purché rimanga accessibile e possa comunicare correttamente con telecomando, Wi-Fi o sistema smart.

Per approfondire consulta la guida Come dimmerare una striscia LED.

Come evitare differenze di luminosità

Una lunga linea incassata nel cartongesso può evidenziare facilmente qualsiasi differenza di intensità.

Per limitarla:

• preferisci il 24V sulle lunghezze importanti;
• rispetta la lunghezza massima della striscia;
• dimensiona correttamente i cavi;
• dividi la linea in più segmenti;
• alimenta da più punti quando necessario;
• verifica i connettori;
• misura la tensione sui tratti più lontani.

Dove utilizzare le strisce LED nel cartongesso

Le applicazioni più comuni sono:

• linee luminose a soffitto;
• tagli verticali sulle pareti;
• velette;
• gole luminose;
• corridoi;
• zone TV;
• testate letto;
• nicchie;
• ambienti commerciali;
• percorsi architettonici.

Taglio di luce diretto o luce indiretta?

Taglio di luce diretto

Il diffusore rimane visibile e la luce viene emessa direttamente nell’ambiente.

In questo caso sono particolarmente importanti:

• uniformità della striscia;
• assenza di punti LED visibili;
• allineamento del profilo;
• qualità della rasatura;
• comfort visivo.

Luce indiretta

La striscia viene nascosta all’interno di una gola o veletta e illumina una superficie riflettente.

In questa configurazione diventano più importanti:

• distanza dalla parete o soffitto;
• potenza per metro;
• uniformità del riflesso;
• assenza di visuale diretta sulla striscia.

Come eseguire il collaudo finale

Prima di considerare conclusa l’installazione, lascia acceso il sistema alla massima potenza e controlla:

• uniformità della linea;
• assenza di punti scuri;
• assenza di sfarfallio;
• temperatura regolare del profilo;
• temperatura dell’alimentatore;
• funzionamento del dimmer;
• assenza di differenze tra i segmenti;
• stabilità del diffusore;
• accessibilità del vano tecnico;
• assenza di crepe o difetti visibili nella rasatura.

Manutenzione futura

Una buona progettazione deve permettere di sostituire la striscia senza demolire il cartongesso.

Normalmente è possibile:

1. rimuovere il diffusore;
2. scollegare la striscia;
3. rimuovere il circuito dal profilo;
4. pulire l’alluminio;
5. installare una nuova striscia compatibile;
6. reinserire il diffusore.

L’alimentatore e il controller devono invece essere raggiungibili tramite il vano tecnico predisposto.

Errori da evitare

• Comprare il profilo dopo avere già completato il cartongesso.
• Realizzare il taglio senza conoscere le dimensioni del profilo.
• Non prevedere il passaggio dei cavi.
• Murare definitivamente l’alimentatore.
• Non creare un accesso per la manutenzione.
• Utilizzare una striscia più larga dello spazio interno.
• Dimenticare l’ingombro dei connettori.
• Rasare senza proteggere l’interno del profilo.
• Riempire accidentalmente la sede del diffusore.
• Installare la striscia prima di avere completato carteggiatura e pittura.
• Applicare la striscia su un profilo sporco.
• Non verificare la caduta di tensione sulle linee lunghe.
• Lasciare disallineate due barre consecutive.
• Chiudere il diffusore prima del collaudo.
• Piegare la striscia bruscamente negli angoli.
• Non verificare il funzionamento prima della chiusura definitiva del controsoffitto.

Per una panoramica completa consulta la guida Errori con le strisce LED: quali evitare.

Prodotti consigliati

Profili in alluminio per strisce LED

La collezione GISLED comprende profili trimless dedicati all’integrazione delle strisce LED nel cartongesso.

Profilo Trimless per Striscia LED con Doppia Flangia

Indicato per linee luminose completamente integrate all’interno di superfici continue in cartongesso. Ospita strisce LED fino a 12 mm e utilizza un diffusore opalino per ottenere una luce morbida e uniforme.

Profilo Trimless per Striscia LED con Flangia Singola

Adatto a linee luminose integrate in prossimità di bordi, velette e cambi di livello. Compatibile con strisce fino a 12 mm.

Striscia LED COB 10W 4000K 24V

Soluzione a luce neutra continua indicata per linee architettoniche interne e profili in cui si desidera ridurre l’effetto puntinato.

Striscia LED COB 14W 3000K 24V

Indicata per ambienti residenziali in cui si desidera una linea luminosa calda, uniforme e con maggiore intensità.

Alimentatori per strisce LED

Disponibili in diverse potenze per dimensionare la linea in base a lunghezza, watt per metro e numero di segmenti.

Domande frequenti

Posso installare una striscia LED direttamente nel cartongesso?

È preferibile utilizzare un profilo in alluminio, che permette di dissipare il calore, mantenere la striscia lineare, inserire un diffusore e rendere più semplice la manutenzione.

Che profilo serve per il cartongesso?

Per un’integrazione senza bordi visibili è indicato un profilo trimless. La scelta tra flangia singola e doppia dipende dalla posizione della linea rispetto a bordi e superfici.

Quando va installato il profilo trimless?

Prima della rasatura e della finitura definitiva del cartongesso, in modo che le flange possano essere integrate nella superficie.

Posso installare il profilo dopo avere già pitturato?

Un profilo trimless richiede normalmente la riapertura e una nuova lavorazione della superficie, perché le flange devono essere rasate nel cartongesso.

Dove va messo l’alimentatore?

In un controsoffitto ispezionabile, in un vano tecnico o in un’altra posizione accessibile e ventilata. Non deve essere chiuso definitivamente tra le lastre.

Serve una botola?

Se alimentatore o controller vengono installati nel controsoffitto, è fortemente consigliato predisporre un accesso che permetta di estrarli e sostituirli.

È meglio una striscia COB o SMD?

Quando il diffusore è direttamente visibile, la COB è generalmente più semplice da utilizzare per ottenere una linea continua senza punti visibili.

È meglio 12V o 24V nel controsoffitto?

Per linee medio-lunghe il 24V è generalmente preferibile perché richiede meno corrente e facilita la gestione della caduta di tensione.

Come si uniscono due profili da 2 metri?

Devono essere fissati perfettamente allineati alla stessa quota. Anche diffusori e striscia devono mantenere continuità per evitare interruzioni visibili.

Si può tagliare il profilo in alluminio?

Sì, utilizzando un utensile adatto e rimuovendo le bave prima del montaggio.

Come si realizza un angolo?

I profili vengono tagliati e allineati secondo il percorso, mentre la striscia può essere collegata con cavo, connettore angolare o saldatura.

La striscia può essere sostituita in futuro?

Sì, se il profilo e il diffusore rimangono accessibili. La striscia può essere rimossa dal canale e sostituita senza demolire il cartongesso.

Posso dimmerare la linea nel cartongesso?

Sì, utilizzando un controller compatibile con tensione, potenza e tipologia della striscia.

Perché si vedono i puntini attraverso il diffusore?

Può dipendere da bassa densità dei LED, profilo poco profondo, diffusore troppo trasparente o distanza insufficiente tra sorgente e copertura.

Perché la linea è meno luminosa alla fine?

Può essere presente una caduta di tensione. Bisogna verificare lunghezza, punti di alimentazione, sezione dei cavi e collegamenti.
