Come illuminare una scala con strisce LED

Le strisce LED sulle scale possono migliorare la visibilità dei gradini e allo stesso tempo creare un'illuminazione molto integrata nell'architettura. La soluzione più efficace non consiste però nel mettere semplicemente una striscia sotto ogni pedata: posizione, orientamento e distribuzione della luce devono essere definiti in base alla scala reale.

Una scala aperta, una scala in muratura e una struttura con gradini sospesi richiedono configurazioni diverse. Anche il comando può cambiare: accensione tradizionale, sensori di movimento oppure effetto sequenziale gradino per gradino.

Prima di acquistare i componenti conviene quindi definire dove deve comparire la luce, quanti segmenti saranno necessari e come verranno alimentati.

Dove si possono installare le strisce LED sulla scala

Le configurazioni più comuni sono:

• sotto il bordo di ogni gradino;
• sotto gradini sospesi;
• lungo la parete laterale;
• all'interno del corrimano;
• lungo il fianco della scala;
• in una gola continua integrata nella struttura.

Ogni soluzione produce un effetto differente e richiede una predisposizione specifica del cablaggio.

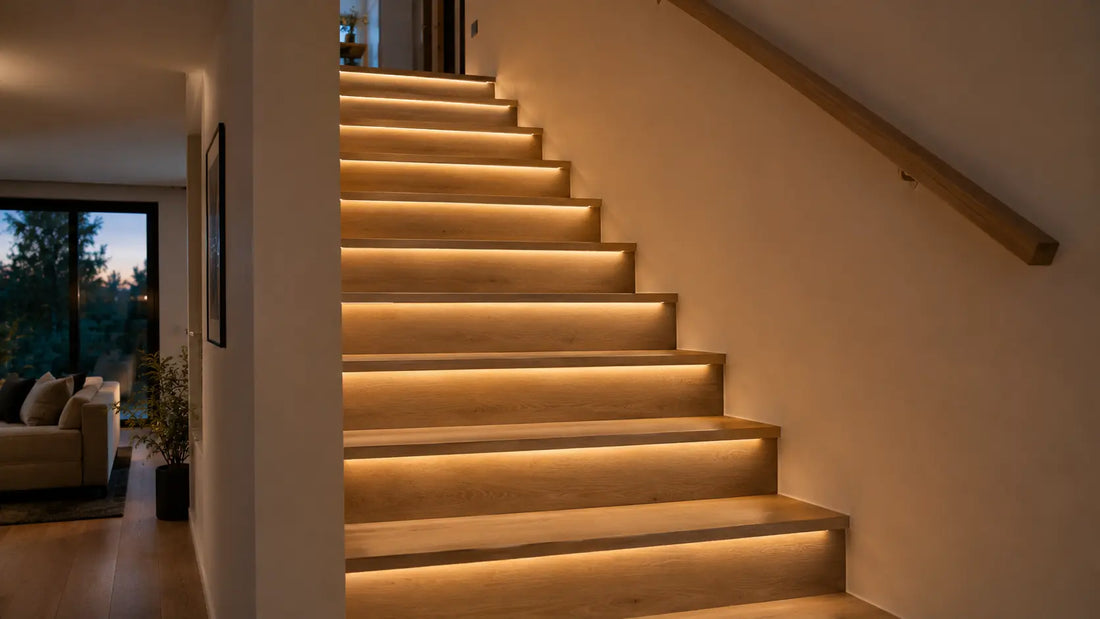

Striscia LED sotto ogni gradino

È una delle configurazioni più caratteristiche.

La striscia viene installata nella parte inferiore del bordo frontale della pedata e illumina il gradino sottostante.

Il vantaggio è una luce distribuita direttamente lungo il percorso, con ogni gradino chiaramente riconoscibile.

È particolarmente adatta a:

• scale in muratura;
• gradini con bordo sporgente;
• scale rivestite in legno;
• strutture realizzate su misura;
• progetti con accensione sequenziale.

Dove posizionare la striscia sotto il gradino

La posizione deve impedire la vista diretta dei LED durante la salita e la discesa.

In genere conviene installare il profilo:

• dietro il bordo frontale della pedata;
• orientato verso il basso e leggermente verso l'interno;
• abbastanza arretrato da nascondere la sorgente;
• non così indietro da illuminare soltanto l'alzata.

La prova più semplice consiste nell'osservare il gradino sia dal basso sia dall'alto prima del fissaggio definitivo.

Perché non conviene lasciare la striscia visibile

Una sorgente direttamente visibile vicino all'altezza degli occhi può produrre abbagliamento, soprattutto durante la salita.

Inoltre una linea di LED esposta rende l'installazione meno pulita e mette in evidenza eventuali differenze tra i segmenti.

Un profilo ben posizionato permette invece di vedere soprattutto l'effetto della luce sul gradino.

Striscia LED sotto gradini sospesi

Le scale con gradini sospesi si prestano particolarmente bene alla luce integrata.

La striscia può essere nascosta sotto ogni pedata e creare una lama luminosa che separa visivamente i gradini.

In questo caso è importante evitare che la luce diventi troppo intensa: la distanza dal gradino sottostante è ridotta e una potenza moderata può essere già sufficiente.

Illuminazione lungo la parete laterale

Non è sempre necessario utilizzare una striscia per ogni gradino.

Una linea continua lungo la parete può seguire l'andamento della scala e illuminare lateralmente il percorso.

Questa soluzione:

• richiede meno segmenti;
• semplifica il cablaggio;
• crea un effetto più architettonico;
• può essere integrata nel cartongesso o in un profilo incassato.

La posizione deve però essere studiata per evitare che il corrimano o altri elementi creino ombre sui gradini.

Linea LED lungo il fianco della scala

Su alcune scale è possibile integrare una striscia continua nel fianco della struttura.

La luce può essere orientata:

• verso i gradini;
• verso il pavimento;
• verso la parete per un effetto indiretto.

È una soluzione particolarmente pulita quando la scala viene progettata da zero e il profilo può essere inserito durante la costruzione.

Striscia LED nel corrimano

Un corrimano predisposto può integrare una linea LED rivolta verso i gradini.

Il vantaggio è una sorgente continua che accompagna l'intero percorso senza interventi su ogni pedata.

Bisogna però verificare:

• spazio interno disponibile;
• dissipazione;
• passaggio dei cavi;
• orientamento del profilo;
• accessibilità futura della striscia.

Una striscia per ogni gradino o linea continua?

La scelta dipende dall'effetto desiderato.

Un segmento per ogni gradino

È indicato quando si vuole:

• illuminare direttamente ogni pedata;
• creare un'accensione sequenziale;
• ottenere un effetto molto integrato;
• gestire separatamente i singoli gradini.

Linea continua

È più pratica quando:

• la luce corre lungo parete o corrimano;
• si vuole semplificare il cablaggio;
• non serve controllare ogni gradino singolarmente;
• la scala ha una geometria regolare.

Quanti W/m servono per illuminare i gradini

Sotto ogni gradino non serve normalmente una potenza elevata.

La sorgente si trova molto vicina alla superficie illuminata e il segmento è corto. Una striscia da circa 10 W/m è quindi già adatta a molte configurazioni.

Una potenza superiore può essere valutata quando:

• la scala è molto ampia;
• la striscia si trova più distante dalla pedata;
• il rivestimento è scuro;
• la luce deve contribuire anche all'illuminazione generale.

Per la scelta completa consulta Come scegliere la potenza W/m di una striscia LED.

Calcolare la potenza reale di ogni gradino

La potenza nominale per metro non coincide con il consumo del singolo gradino se il segmento è più corto di un metro.

Per esempio, con una striscia da 10 W/m e un segmento lungo 80 cm:

10 W/m × 0,8 m = 8W per gradino

Con 15 gradini:

8W × 15 = 120W complessivi

Questo è il dato da utilizzare per dimensionare l'alimentatore e verificare i limiti dell'eventuale centralina.

12V o 24V per le scale?

Entrambe le tensioni possono essere utilizzate.

Il 24V è particolarmente interessante quando:

• i cavi dal vano tecnico ai gradini sono abbastanza lunghi;
• ci sono molti segmenti;
• la potenza complessiva è elevata;
• si vuole ridurre la corrente rispetto a un sistema equivalente a 12V.

Il 12V può risultare utile quando servono segmenti molto corti e il modello scelto offre punti di taglio più ravvicinati.

Per confrontare le due soluzioni consulta Strisce LED 12V o 24V: quale scegliere.

COB o SMD sulle scale?

Una striscia COB è particolarmente adatta quando la sorgente può essere osservata da vicino.

Offre:

• linea luminosa continua;
• assenza quasi totale di effetto puntinato;
• buon risultato nei profili compatti;
• aspetto più pulito sotto il gradino.

Una SMD può comunque essere utilizzata se la sorgente rimane completamente nascosta o se il profilo e il diffusore producono un'uniformità sufficiente.

Per il confronto consulta Strisce LED COB o SMD: differenze e quale scegliere.

3000K o 4000K?

La temperatura colore dovrebbe essere coerente con il resto dell'abitazione.

3000K

È la scelta più naturale in molte case. Offre una luce calda e confortevole, particolarmente adatta a scale collegate a soggiorno, ingresso e zona notte.

4000K

Produce una luce più neutra e può essere indicata in ambienti moderni, uffici e spazi nei quali anche le altre sorgenti utilizzano 4000K.

Alternare 3000K e 4000K sulla stessa scala senza una precisa scelta progettuale crea normalmente un risultato poco coerente.

Serve il profilo in alluminio?

È consigliato.

Sotto un gradino il profilo:

• protegge la striscia da urti e polvere;
• favorisce la dissipazione;
• mantiene la linea diritta;
• permette di utilizzare un diffusore;
• rende più pulita la finitura.

È particolarmente importante se la striscia viene installata in una fresatura nel legno o all'interno di un bordo costruito su misura.

Per scegliere il modello corretto consulta Come scegliere il profilo in alluminio per una striscia LED.

Diffusore opale o trasparente?

Il diffusore opale riduce la visibilità dei punti e rende la linea più morbida.

Sulle scale è normalmente una scelta pratica perché la sorgente può essere osservata da molte angolazioni.

Il diffusore trasparente lascia passare più luce ma nasconde meno la struttura LED.

Con una COB la differenza estetica è meno critica, ma il diffusore opale continua a offrire una finitura più uniforme.

Come predisporre i cavi per ogni gradino

Se ogni gradino utilizza un segmento indipendente, il cablaggio deve essere progettato prima della posa dei rivestimenti.

I cavi possono essere portati:

• all'interno della muratura;
• dietro l'alzata;
• nella struttura laterale;
• in una controparete;
• in una canalizzazione dedicata.

Ogni segmento deve poter raggiungere il punto di distribuzione o la centralina senza lasciare cavi visibili.

Meglio collegare i gradini in serie o in parallelo?

Le normali strisce LED a tensione costante non devono essere considerate come singole lampadine da collegare in serie.

I segmenti vengono normalmente distribuiti alla stessa tensione attraverso collegamenti in parallelo oppure attraverso le uscite dedicate di una centralina.

Con una gestione sequenziale, ogni gradino deve avere il proprio collegamento al canale corrispondente.

Come dimensionare i cavi

La corrente non è uguale in ogni parte dell'impianto.

Il cavo principale tra alimentatore e centralina deve trasportare la potenza complessiva, mentre il cavo destinato a un singolo gradino trasporta soltanto il consumo del relativo segmento.

La sezione dipende quindi da:

• tensione;
• corrente;
• distanza;
• modalità di distribuzione.

Per approfondire consulta Come scegliere la sezione dei cavi per strisce LED.

Dove mettere alimentatore e centralina

Entrambi devono rimanere accessibili.

Le posizioni più pratiche sono:

• vano tecnico sotto la scala;
• ripostiglio adiacente;
• quadro o mobile tecnico;
• controparete ispezionabile.

La centralina GISLED GL-SL035 ha grado IP20 e deve quindi essere installata in un ambiente interno asciutto.

Per la posizione dell'alimentatore consulta Dove posizionare l'alimentatore delle strisce LED.

Come calcolare l'alimentatore

Somma la potenza di tutti i segmenti.

Esempio con 14 gradini, ciascuno con 80 cm di striscia da 10 W/m:

0,8 × 10 = 8W per gradino

8 × 14 = 112W complessivi

L'alimentatore deve essere della stessa tensione della striscia e dimensionato con il margine corretto rispetto al carico.

Per il calcolo completo consulta Come calcolare l'alimentatore per strisce LED.

Accensione tradizionale o automatica?

Le possibilità principali sono:

• interruttore tradizionale;
• sensore di movimento;
• due sensori, uno in alto e uno in basso;
• centralina con accensione sequenziale.

La scelta dipende soprattutto dall'effetto desiderato.

Se tutti i gradini devono accendersi contemporaneamente, non serve necessariamente una centralina sequenziale. Se invece si vuole l'effetto gradino dopo gradino, ogni segmento deve essere controllato separatamente.

Come funziona l'accensione con sensori

Un sensore posto alla base può rilevare chi inizia a salire. Un secondo sensore nella parte superiore può rilevare chi inizia a scendere.

Con una centralina dedicata, il sistema può utilizzare questa informazione per avviare la sequenza nella direzione corretta:

• dal basso verso l'alto;
• dall'alto verso il basso.

Questo rende l'illuminazione automatica e accompagna visivamente il movimento lungo la scala.

Accensione sequenziale gradino per gradino

Per ottenere questo effetto ogni gradino deve essere collegato a un'uscita indipendente della centralina.

La logica è:

alimentatore → centralina → un canale per ogni gradino

Quando viene rilevato il passaggio, la centralina attiva progressivamente i canali.

Non è quindi sufficiente collegare tutte le strisce insieme e aggiungere un normale sensore di movimento.

Centralina automatica GISLED GL-SL035

La Centralina Automatica per Illuminazione Scale GISLED GL-SL035 è progettata proprio per questo tipo di impianto.

Le caratteristiche principali sono:

• compatibilità DC 12V e 24V;
• fino a 32 canali indipendenti;
• due ingressi per sensori;
• accensione e spegnimento sequenziale;
• display integrato per le regolazioni;
• potenza complessiva fino a 500W;
• massimo 15W per gradino;
• grado IP20.

È quindi adatta a scale residenziali e commerciali interne nelle quali ogni gradino dispone del proprio segmento LED.

Il limite di 15W per gradino

Questo dato va controllato prima di scegliere lunghezza e potenza della striscia.

Con una striscia da 10 W/m:

• 80 cm → 8W;
• 100 cm → 10W;
• 120 cm → 12W;
• 150 cm → 15W.

Questi valori mostrano perché una striscia da 10 W/m è adatta a molti gradini standard.

Con potenze per metro superiori, invece, il limite per canale viene raggiunto più rapidamente.

32 canali significa fino a 32 gradini?

Sì, quando viene utilizzato un canale indipendente per ogni gradino.

Per una scala con meno gradini verranno semplicemente utilizzate soltanto le uscite necessarie.

Il numero effettivo deve essere impostato correttamente nella configurazione del sistema.

I sensori sono integrati nella centralina?

La centralina dispone degli ingressi dedicati per due sensori, che devono essere scelti e installati in modo compatibile con il sistema.

La posizione deve permettere di rilevare l'ingresso sulla scala senza attivazioni continue provocate da persone che passano semplicemente nelle vicinanze.

Dove mettere il sensore inferiore

Va installato in modo da rilevare chi sta realmente iniziando a salire.

Bisogna evitare posizioni:

• rivolte verso un corridoio molto trafficato;
• coperte da mobili;
• troppo lontane dal primo gradino;
• soggette a rilevazioni laterali indesiderate.

Dove mettere il sensore superiore

La stessa logica vale per il pianerottolo.

Il sensore deve riconoscere chi entra nella scala dall'alto senza attivarsi per ogni movimento nella zona circostante.

La posizione va quindi testata prima del fissaggio definitivo.

La centralina può essere utilizzata senza effetto sequenziale?

Il sistema è progettato specificamente per la gestione indipendente dei gradini e per l'effetto automatico. Se l'obiettivo è semplicemente accendere tutte le strisce insieme, può essere sufficiente una configurazione più semplice senza centralina sequenziale.

Come illuminare una scala già esistente

È possibile aggiungere le strisce anche dopo la costruzione, ma il passaggio dei cavi diventa il principale problema.

Prima di iniziare bisogna capire:

1. dove può essere installato il profilo;
2. come raggiungere ogni gradino con il cavo;
3. dove collocare alimentatore e centralina;
4. se è possibile utilizzare una canalizzazione laterale;
5. come nascondere i collegamenti.

Quando non è possibile raggiungere ogni gradino individualmente, una linea continua laterale può risultare più semplice da realizzare.

Come predisporre una scala nuova

Se la scala è ancora in costruzione, è il momento migliore per progettare l'illuminazione.

Conviene predisporre:

• sede del profilo sotto ogni gradino;
• un cavo dedicato per ciascun segmento se è prevista la sequenza;
• passaggio dei sensori;
• vano per alimentatore e centralina;
• accesso per manutenzione.

La predisposizione deve essere completata prima dei rivestimenti finali.

Scala in legno

Il profilo può essere inserito in una fresatura sotto la pedata o fissato in modo discreto dietro il bordo.

Il legno rende particolarmente importante l'utilizzo del profilo in alluminio, che offre una base stabile alla striscia e contribuisce alla gestione termica.

Scala in muratura

Il cablaggio può essere predisposto all'interno della struttura o lungo una controparete laterale.

Se la scala viene rivestita successivamente, è utile definire in anticipo sede del profilo e uscita dei cavi.

Scala in pietra o marmo

La superficie può riflettere molto la luce, soprattutto se lucida.

Una striscia eccessivamente potente può quindi produrre riflessi fastidiosi. È preferibile verificare il risultato con un campione prima della posa definitiva.

Scala con parete scura

Una parete scura assorbe più luce rispetto a una superficie bianca.

Se la striscia illumina indirettamente il fianco della scala può quindi essere necessario aumentare il flusso luminoso. Se invece illumina direttamente ogni gradino, l'effetto dipende soprattutto dal materiale della pedata.

Come evitare zone d'ombra

Le ombre possono essere create da:

• bordo del gradino;
• corrimano;
• profilo troppo arretrato;
• striscia troppo vicina all'alzata;
• distribuzione non uniforme dei segmenti.

La prova con un segmento temporaneo permette di correggere il posizionamento prima di replicarlo su tutta la scala.

Come evitare differenze di luminosità tra i gradini

Tutti i segmenti dovrebbero avere:

• stesso modello di striscia;
• stessa temperatura colore;
• lunghezze simili quando possibile;
• alimentazione stabile;
• collegamenti corretti.

Su scale molto lunghe va inoltre verificata la caduta di tensione sui cavi più distanti.

Per approfondire consulta Come evitare la caduta di tensione nelle strisce LED.

Come eseguire il collaudo prima della chiusura

Prima di completare rivestimenti e finiture verifica:

• accensione di ogni gradino;
• corretta numerazione dei canali;
• direzione delle sequenze;
• funzionamento dei sensori;
• uniformità luminosa;
• assenza di LED visibili;
• assenza di sfarfallio;
• corretta temporizzazione;
• accessibilità di alimentatore e centralina.

Eventuali errori di cablaggio sono molto più semplici da correggere prima della chiusura della struttura.

Errori da evitare

• Installare la striscia in un punto direttamente visibile.
• Usare una potenza eccessiva sotto gradini molto ravvicinati.
• Non predisporre un cavo separato per ogni gradino quando serve la sequenza.
• Superare il carico massimo previsto per ogni canale della centralina.
• Dimensionare l'alimentatore senza sommare tutti i segmenti.
• Installare centralina e alimentatore in un punto non accessibile.
• Montare i sensori senza provare prima l'area di rilevamento.
• Confondere una normale accensione con una gestione sequenziale.
• Non usare il profilo in un'installazione esposta a urti e polvere.
• Chiudere rivestimenti e pareti prima del collaudo completo.

Prodotti GISLED consigliati

Centralina Automatica per Illuminazione Scale LED GL-SL035

Soluzione dedicata all'accensione sequenziale dei gradini. Compatibile 12V e 24V, gestisce fino a 32 canali indipendenti, due ingressi sensore e una potenza complessiva fino a 500W, con massimo 15W per gradino.

Striscia LED COB 10W 3000K 24V

Una soluzione equilibrata per illuminare i singoli gradini: luce continua COB, bassa tensione e potenza adatta a segmenti corti. La pagina prodotto GISLED indica inoltre il profilo in alluminio come soluzione consigliata per dissipazione e protezione.

Profili in alluminio per strisce LED

Utili per integrare e proteggere la striscia sotto la pedata o lungo il fianco della scala.

Alimentatori per strisce LED

Da scegliere nella stessa tensione della striscia e sulla potenza complessiva di tutti i segmenti installati.

Puoi confrontare tutte le strisce disponibili nella collezione Strisce LED GISLED.

Domande frequenti

Dove mettere la striscia LED sui gradini?

Una posizione efficace è sotto il bordo frontale della pedata, abbastanza arretrata da non vedere direttamente la sorgente ma sufficientemente avanzata da illuminare il gradino sottostante.

Quanti watt servono per ogni gradino?

Dipende dalla larghezza del gradino. Con una striscia da 10 W/m, un segmento da 80 cm assorbe circa 8W.

Meglio 12V o 24V?

Il 24V è particolarmente pratico quando ci sono molti gradini e cavi abbastanza lunghi. Il 12V può essere utile quando servono punti di taglio più ravvicinati.

Posso accendere i gradini uno dopo l'altro?

Sì. Serve una centralina sequenziale e ogni gradino deve essere collegato a un canale indipendente.

Quanti gradini gestisce la centralina GISLED?

La GL-SL035 gestisce fino a 32 canali indipendenti, quindi fino a 32 gradini quando viene utilizzato un canale per ciascun segmento.

La centralina funziona a 24V?

Sì. È compatibile con sistemi DC 12V e 24V.

Quanto può consumare ogni gradino con la centralina?

La specifica GISLED indica un massimo di 15W per gradino.

Servono due sensori?

Per riconoscere il senso di percorrenza è utile installare un sensore nella parte inferiore e uno nella parte superiore della scala.

Serve il profilo in alluminio?

È consigliato perché protegge la striscia, favorisce la dissipazione e permette di nascondere meglio la sorgente.

Posso illuminare una scala già costruita?

Sì, ma bisogna prima individuare un percorso pratico per i cavi. Se non è possibile raggiungere separatamente ogni gradino, una linea LED continua laterale può risultare più semplice.

Meglio 3000K o 4000K?

3000K è normalmente più adatta alle abitazioni e alle zone relax. 4000K offre una luce più neutra e va scelta soprattutto quando è coerente con il resto dell'ambiente.
