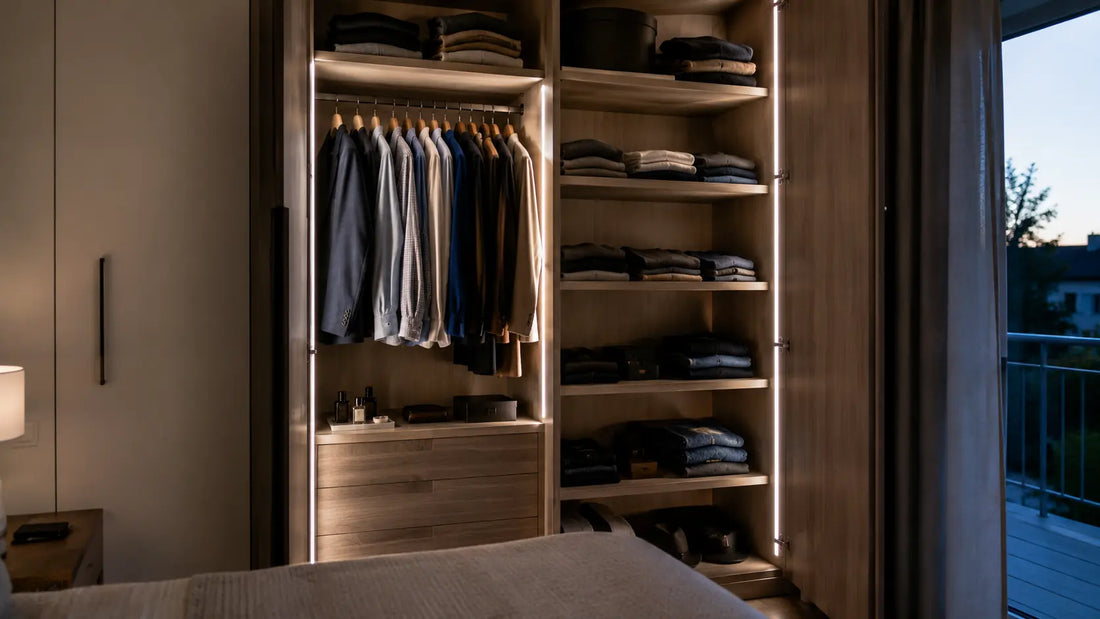

Come illuminare un armadio con strisce LED

Una striscia LED nell'armadio permette di illuminare ripiani, cassetti e vestiti senza occupare spazio con faretti o lampade sporgenti. Per ottenere un buon risultato, però, la posizione della luce è più importante della potenza.

Una striscia installata soltanto nella parte superiore illumina bene il primo ripiano ma può lasciare in ombra tutto ciò che si trova più in basso. Negli armadi alti, soprattutto con molti ripiani, è spesso più efficace creare una o due linee LED verticali lungo i fianchi interni.

Il progetto va quindi definito osservando la struttura del mobile: altezza, numero di vani, profondità, presenza di ante e posizione disponibile per cavi e alimentatore.

Dove mettere la striscia LED nell'armadio

Le configurazioni più utilizzate sono tre:

• striscia verticale lungo uno o entrambi i fianchi;
• striscia orizzontale nella parte superiore;
• strisce separate sotto i ripiani.

La soluzione migliore dipende soprattutto dalla disposizione interna dell'armadio.

Striscia LED verticale: la soluzione più uniforme

Negli armadi a tutta altezza, installare la luce verticalmente permette di illuminare contemporaneamente più zone.

La striscia può essere inserita in un profilo lungo il fianco interno, preferibilmente vicino alla parte frontale del mobile.

Questa posizione permette alla luce di raggiungere:

• vestiti appesi;
• ripiani;
• cassetti aperti;
• parte inferiore dell'armadio.

Quando la larghezza del vano è importante, due linee verticali sui lati opposti permettono di ottenere una distribuzione ancora più uniforme.

Perché conviene stare vicino alla parte frontale

Una striscia montata molto indietro tende a illuminare la parete posteriore e crea ombre davanti ai vestiti.

Avvicinandola al bordo frontale, mantenendola comunque nascosta alla vista, la luce raggiunge meglio il contenuto del mobile.

Questo dettaglio è particolarmente importante negli armadi profondi.

Striscia LED nella parte superiore

Una linea orizzontale sul cielo dell'armadio è la configurazione più semplice.

Funziona bene quando:

• il vano non è molto alto;
• ci sono pochi ripiani;
• la parte principale è destinata agli abiti appesi;
• serve soprattutto una luce di cortesia.

In un armadio alto con molti ripiani, invece, la luce superiore viene progressivamente schermata. I primi oggetti illuminati creano ombre sulle zone sottostanti.

Strisce LED sotto i ripiani

Quando ogni ripiano deve essere illuminato in modo indipendente, è possibile installare una piccola linea LED sotto ciascun elemento.

È una soluzione adatta soprattutto a:

• guardaroba aperti;
• cabine armadio;
• scaffalature;
• mobili espositivi;
• armadi con ripiani molto profondi.

Richiede però più cablaggio rispetto a una singola linea verticale.

Prima di procedere è quindi utile pianificare il percorso dei cavi e il punto nel quale verranno riunite le diverse derivazioni.

Meglio una o due strisce verticali?

Per un vano stretto può essere sufficiente una sola linea laterale.

Due linee diventano interessanti quando:

• l'armadio è largo;
• la struttura interna crea molte ombre;
• si desidera maggiore uniformità;
• la cabina armadio deve avere una luce più importante.

Non è necessario aumentare molto la potenza di ogni striscia: distribuire la luce su due lati può dare un risultato migliore rispetto a concentrare tutto il flusso in un solo punto.

Quale striscia LED scegliere per un armadio

Per un normale armadio interno è generalmente preferibile una striscia LED a bassa tensione.

Il 24V è particolarmente pratico perché permette di realizzare linee abbastanza lunghe mantenendo una buona stabilità e offre ampia compatibilità con alimentatori e sistemi di controllo.

Il 12V può essere utilizzato per piccoli segmenti o installazioni molto compatte.

Il 220V, invece, non offre vantaggi concreti in un normale armadio: è pensato soprattutto per linee lunghe e continue, mentre negli arredi sono più utili bassa tensione, precisione di taglio e facilità di gestione dei piccoli segmenti.

Per confrontare le diverse tensioni consulta Strisce LED 12V o 24V: quale scegliere.

COB o SMD nell'armadio?

Una striscia COB è particolarmente adatta agli arredi perché produce una linea luminosa continua e riduce l'effetto puntinato.

Il vantaggio diventa evidente quando:

• il profilo è vicino all'occhio;
• la linea luminosa può essere vista lateralmente;
• il diffusore è poco profondo;
• si desidera una finitura pulita e uniforme.

Per un armadio ben rifinito, una COB inserita in un profilo in alluminio con diffusore opale è normalmente una soluzione molto equilibrata.

Per approfondire consulta Strisce LED COB o SMD: differenze e quale scegliere.

Quanti W/m servono

All'interno di un armadio la distanza tra sorgente e oggetti è ridotta. Non serve quindi normalmente una striscia ad alta potenza.

Una COB da circa 10 W/m è già adatta a molte installazioni.

Una potenza maggiore può essere valutata per:

• cabine armadio ampie;
• profili molto lunghi;
• mobili con finiture interne scure;
• installazioni nelle quali la luce dell'armadio contribuisce anche all'illuminazione della stanza.

Aumentare i watt senza necessità può invece produrre abbagliamento, più calore e un consumo inutile.

Per scegliere in modo più preciso consulta Come scegliere la potenza W/m di una striscia LED.

3000K o 4000K per l'armadio?

Entrambe le temperature possono funzionare bene, ma producono un risultato differente.

3000K

La luce calda è indicata soprattutto in camera da letto e negli ambienti con illuminazione generale a 3000K. Produce un effetto più morbido e mantiene una buona continuità cromatica con il resto della stanza.

4000K

La luce neutra rende l'interno del mobile più chiaro e può risultare particolarmente pratica quando l'obiettivo principale è distinguere bene vestiti, colori e oggetti.

In una cabina armadio funzionale il 4000K è spesso una scelta efficace. In un armadio inserito in una camera completamente illuminata a 3000K, mantenere la stessa temperatura colore produce invece maggiore coerenza visiva.

Perché è importante il CRI

Il CRI indica la capacità della sorgente di restituire fedelmente i colori.

Dentro un armadio questo dato è particolarmente utile perché la luce viene utilizzata proprio per vedere tessuti e tonalità.

Una striscia con CRI ≥90 permette una resa cromatica più naturale rispetto a una sorgente con indice basso.

Le COB GISLED 24V da 10W utilizzate in questa applicazione hanno CRI 90.

Serve il profilo in alluminio?

Sì, è consigliato.

In un mobile il profilo svolge diverse funzioni:

• mantiene la striscia perfettamente diritta;
• favorisce la dissipazione;
• protegge il circuito da urti e sfregamenti;
• permette di utilizzare un diffusore;
• offre una finitura più pulita.

Applicare semplicemente la striscia adesiva sul fianco dell'armadio è possibile, ma produce un risultato meno protetto e meno professionale.

Per scegliere dimensione e tipologia consulta Come scegliere il profilo in alluminio per una striscia LED.

Meglio profilo frontale o inclinato?

Quando il profilo viene montato sul fianco dell'armadio, l'orientamento determina dove arriverà la luce.

Un profilo rivolto direttamente verso l'interno illumina bene il contenuto, ma può diventare visibile quando si guarda il mobile frontalmente.

Un profilo inclinato permette invece di orientare la luce verso vestiti e ripiani mantenendo più facilmente la sorgente fuori dal campo visivo.

La scelta dipende dalla geometria del mobile e dalla posizione disponibile per l'incasso o il fissaggio.

Dove nascondere i cavi

Il cablaggio dovrebbe essere progettato prima di installare i profili.

I cavi possono passare:

• dietro il fianco dell'armadio;
• in una piccola fresatura;
• dietro lo schienale;
• sopra il mobile;
• all'interno di un vano tecnico.

Negli armadi realizzati su misura è preferibile predisporre il percorso durante il montaggio del mobile.

Su un armadio esistente è invece importante individuare il tragitto meno visibile prima di iniziare a forare.

Dove mettere l'alimentatore

L'alimentatore deve essere nascosto, ventilato e raggiungibile per eventuale manutenzione.

Le posizioni più pratiche sono:

• sopra l'armadio;
• in un vano tecnico laterale;
• dietro uno zoccolo accessibile;
• in una parte del mobile dedicata agli impianti.

Non conviene chiuderlo definitivamente dietro pannelli che non possono essere rimossi.

Per approfondire consulta Dove posizionare l'alimentatore delle strisce LED.

Come calcolare la potenza dell'alimentatore

Prima bisogna sommare tutti i metri di striscia installati.

Se, per esempio, vengono realizzate due linee verticali da 2 metri con una striscia da 10 W/m:

2 m + 2 m = 4 metri totali

4 m × 10 W/m = 40W

L'alimentatore va quindi dimensionato sulla potenza complessiva dell'impianto, mantenendo il margine previsto.

Per il calcolo completo consulta Come calcolare l'alimentatore per strisce LED.

Come collegare più linee LED nello stesso armadio

Se l'armadio utilizza due montanti verticali o più segmenti sotto i ripiani, non è necessario installare un alimentatore per ogni striscia.

Più segmenti compatibili possono essere collegati allo stesso alimentatore, purché siano rispettati tensione, potenza disponibile, cablaggio e modalità di collegamento previste.

Per esempio, le due linee verticali di un armadio possono partire dallo stesso alimentatore 24V attraverso due derivazioni separate.

Per la configurazione completa consulta Come collegare più strisce LED allo stesso alimentatore.

Accensione automatica quando si apre l'armadio

Una delle soluzioni più pratiche consiste nel comandare la luce attraverso un sensore, in modo che l'illuminazione si attivi quando l'armadio viene aperto e si spenga alla chiusura.

Il tipo di sensore va scelto in base alla struttura del mobile e al sistema LED utilizzato. Prima dell'acquisto bisogna verificare:

• tensione di funzionamento;
• potenza massima gestibile;
• tipo di comando;
• posizione di installazione;
• compatibilità con alimentatore e striscia.

Il sensore deve inoltre essere posizionato in modo che ante, vestiti o altri elementi non ne compromettano il funzionamento.

Interruttore o sensore?

L'interruttore manuale è semplice e affidabile, ma richiede un comando accessibile vicino all'armadio.

Il sensore rende invece l'utilizzo più naturale: si apre il mobile, la luce si accende; si chiude, la luce si spegne.

Nelle cabine armadio può essere più utile comandare l'intero ambiente con un interruttore o un sensore dedicato all'ingresso, mentre nei singoli armadi l'accensione automatica legata all'apertura è generalmente più pratica.

Come illuminare un armadio con ante battenti

Con le ante battenti è importante evitare che l'anta aperta copra la sorgente.

Una soluzione efficace consiste nel posizionare il profilo verticalmente sul fianco interno, poco arretrato rispetto al bordo frontale.

In questo modo la luce entra nel vano senza essere schermata dai ripiani e rimane poco visibile frontalmente.

Come illuminare un armadio con ante scorrevoli

Negli armadi scorrevoli bisogna considerare anche il movimento delle ante e lo spazio occupato dai binari.

La striscia non deve interferire con:

• guide superiori;
• carrelli;
• ante in movimento;
• sistemi ammortizzati.

Le linee verticali laterali rimangono una buona soluzione, ma vanno posizionate abbastanza all'interno da evitare qualsiasi contatto con le ante.

Come illuminare una cabina armadio

Una cabina armadio richiede normalmente più luce rispetto a un singolo mobile.

Le strisce possono essere integrate nei montanti verticali dei moduli e abbinate all'illuminazione generale del locale.

In questo caso conviene distinguere:

• luce generale della cabina;
• luce integrata nei mobili;
• eventuale illuminazione di specchi e cassettiere.

Le strisce all'interno dei moduli non devono necessariamente illuminare da sole tutto l'ambiente.

Come illuminare ripiani molto profondi

Più aumenta la profondità del mobile, più la posizione frontale della sorgente diventa importante.

Se la striscia viene montata sul fondo, gli oggetti collocati davanti possono creare ombre e rendere difficile vedere ciò che si trova dietro.

Una linea frontale o leggermente inclinata verso l'interno distribuisce generalmente meglio la luce sul ripiano.

Come evitare l'abbagliamento

Una striscia potente installata verticalmente può trovarsi quasi all'altezza degli occhi.

Per evitare fastidio:

• nascondi la sorgente dietro il bordo del mobile;
• utilizza un profilo correttamente orientato;
• aggiungi un diffusore opale;
• non utilizzare più potenza del necessario;
• verifica il risultato frontalmente prima del fissaggio definitivo.

Come evitare l'effetto puntinato

Negli armadi la distanza tra osservatore e sorgente è spesso ridotta. Eventuali punti LED risultano quindi più evidenti.

Una striscia COB riduce il problema alla sorgente, mentre un diffusore opale completa l'installazione e rende la linea visivamente più uniforme.

Il risultato dipende comunque anche dalla profondità del profilo e dalla distanza tra LED e diffusore.

Si può installare la striscia direttamente sul legno?

Per piccole installazioni è tecnicamente possibile fissare una striscia adesiva direttamente su una superficie compatibile, ma il profilo in alluminio rimane preferibile.

Oltre alla finitura, il profilo aiuta a gestire il calore e protegge la striscia da urti accidentali durante l'utilizzo dell'armadio.

Come predisporre un armadio nuovo

Se il mobile deve ancora essere realizzato, conviene definire l'illuminazione prima della produzione o del montaggio.

È utile prevedere:

1. posizione dei profili;
2. eventuali fresature;
3. fori di passaggio dei cavi;
4. posizione del sensore;
5. punto di raccolta dei collegamenti;
6. vano per l'alimentatore;
7. accesso futuro ai componenti.

Una predisposizione corretta permette di ottenere un risultato molto più pulito rispetto all'aggiunta dell'illuminazione a mobile completato.

Come aggiungere LED a un armadio esistente

Anche un armadio già installato può essere illuminato senza interventi importanti.

Prima di iniziare verifica:

1. dove si trova una presa o una linea elettrica disponibile;
2. dove può essere nascosto l'alimentatore;
3. come portare la bassa tensione fino alla striscia;
4. dove fissare il profilo senza interferire con ante e ripiani;
5. come rendere invisibile il più possibile il cablaggio.

Una prova temporanea della striscia prima del fissaggio aiuta a scegliere la posizione con la migliore distribuzione della luce.

Errori da evitare

• Installare una sola striscia in alto in un armadio molto alto e pieno di ripiani.
• Posizionare la luce troppo vicino allo schienale.
• Lasciare la sorgente direttamente visibile frontalmente.
• Utilizzare una potenza eccessiva.
• Scegliere la striscia senza considerare il CRI.
• Applicare la striscia senza valutare un profilo in alluminio.
• Far passare i cavi dove possono essere schiacciati dalle ante.
• Chiudere l'alimentatore in una zona non accessibile.
• Installare più segmenti senza calcolare la potenza totale.
• Scegliere un sensore senza verificarne tensione e carico massimo.

Prodotti GISLED consigliati

Striscia LED COB 10W 3000K 24V

Una soluzione equilibrata per armadi e guardaroba in camera da letto. Produce una linea continua COB, 900 lm/m, CRI 90 e permette il taglio ogni 50 mm.

Striscia LED COB 10W 4000K 24V

Indicata quando si preferisce una luce neutra per distinguere con maggiore naturalezza vestiti e oggetti. Tecnologia COB, 24V e CRI ≥90.

Puoi confrontare le altre soluzioni nella collezione Strisce LED 24V GISLED e completare l'impianto con profili in alluminio, alimentatori e controller e dimmer.

Domande frequenti

Dove mettere la striscia LED in un armadio?

Negli armadi alti una linea verticale vicino alla parte frontale del fianco permette generalmente di illuminare meglio ripiani e vestiti rispetto a una sola striscia posizionata in alto.

Quanti watt servono per illuminare un armadio?

Una striscia da circa 10 W/m è già sufficiente per molte applicazioni perché la distanza tra sorgente e contenuto del mobile è ridotta.

Meglio 3000K o 4000K?

3000K offre una luce più calda e si integra bene nelle camere da letto. 4000K produce una luce neutra particolarmente pratica per distinguere colori e oggetti.

Meglio 12V o 24V nell'armadio?

Entrambe sono utilizzabili. Il 24V è particolarmente versatile per linee più lunghe e installazioni con più segmenti, mentre il 12V può essere pratico per piccoli tratti.

Serve il profilo in alluminio?

È consigliato perché protegge la striscia, favorisce la dissipazione e permette di ottenere una finitura più ordinata con diffusore.

Posso accendere i LED automaticamente aprendo l'anta?

Sì, utilizzando un sensore compatibile con il sistema. Tensione, potenza massima e modalità di funzionamento devono essere verificate prima dell'installazione.

Posso collegare due strisce allo stesso alimentatore?

Sì, se hanno la stessa tensione e l'alimentatore è dimensionato sulla potenza complessiva delle linee collegate.

Dove posso mettere l'alimentatore?

Sopra l'armadio o in un vano tecnico accessibile sono normalmente le posizioni più pratiche. Deve rimanere raggiungibile per manutenzione.

Una sola striscia in alto è sufficiente?

Può esserlo in un vano semplice e poco alto. In un armadio a tutta altezza con numerosi ripiani, una linea verticale distribuisce generalmente meglio la luce.
