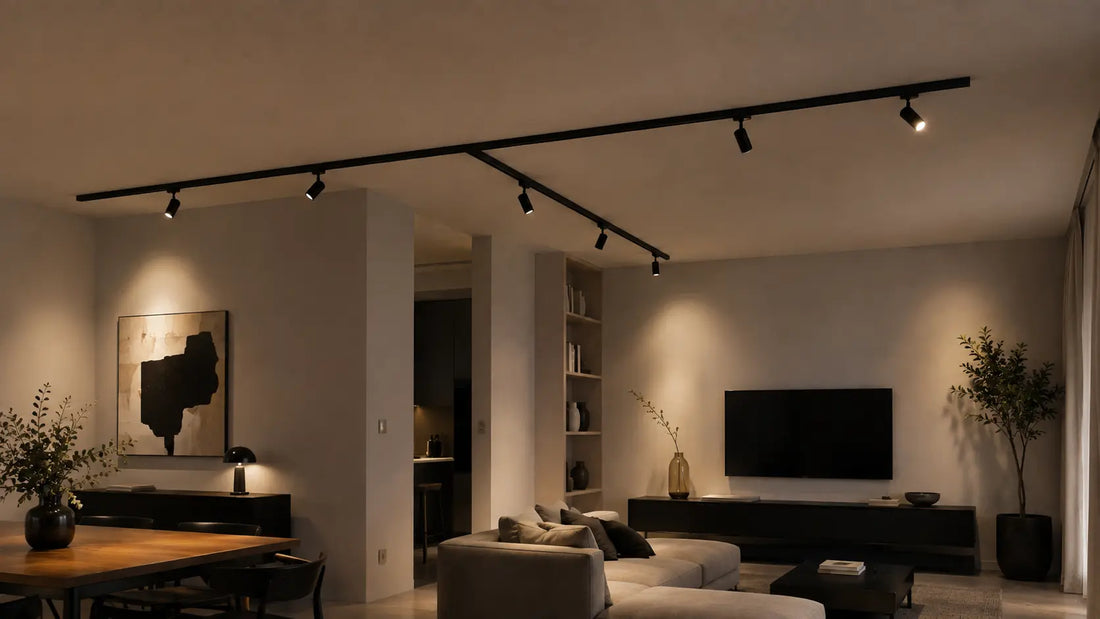

Come collegare più binari 220V: configurazioni lineari e ad angolo
Un sistema a binario monofase 220V non deve necessariamente essere composto da un solo tratto. Collegando più binari è possibile creare linee più lunghe oppure cambiare direzione e adattare il percorso alla forma dell'ambiente.
La configurazione dipende soprattutto da due elementi: la lunghezza complessiva che si vuole ottenere e la direzione dei diversi tratti. Per unire i binari servono connettori compatibili con lo stesso sistema monofase.
Si possono collegare più binari 220V?
Sì. I binari monofase 220V GISLED possono essere combinati utilizzando gli appositi connettori della stessa serie.
Le configurazioni più comuni sono:
- due o più binari collegati in linea retta;
- due binari collegati con un angolo di 90°;
- percorsi composti da più segmenti lineari e angolari.
In questo modo non è necessario trovare un unico binario della lunghezza esatta dell'installazione: il percorso può essere costruito combinando più elementi.
Come collegare due binari in linea
Quando due binari devono formare un'unica linea continua si utilizza un connettore lineare per binario monofase.
Il connettore viene inserito tra le estremità dei due binari e permette di mantenere la continuità elettrica tra i segmenti.
È la soluzione utilizzata, ad esempio, quando una tratta supera la lunghezza del singolo binario disponibile.
Esempio: linea da 3 metri
Una linea da 3 metri può essere realizzata combinando:
- 1 binario da 2 metri;
- 1 binario da 1 metro;
- 1 connettore lineare.
I due segmenti formano così un'unica tratta sulla quale possono essere distribuiti i faretti.
Esempio: linea da 4 metri
Per una linea da 4 metri è possibile utilizzare:
- 2 binari da 2 metri;
- 1 connettore lineare.
La stessa logica permette di realizzare percorsi più lunghi combinando le lunghezze disponibili in funzione dello spazio.
Come creare una configurazione a L
Quando il percorso deve cambiare direzione di 90° si utilizza il connettore angolare per binario monofase.
Il connettore unisce i due tratti e trasferisce l'alimentazione tra i binari, permettendo di ottenere una configurazione ordinata ad angolo retto.
Una configurazione a L può essere utile quando si vuole:
- seguire due lati di un ambiente;
- illuminare due zone differenti dello stesso open space;
- seguire la disposizione di cucina e zona pranzo;
- illuminare esposizioni disposte su due direzioni;
- adattare il sistema alla geometria della stanza.
Esempio: configurazione 2 + 2 metri
Una configurazione a L con due lati da 2 metri richiede:
- 2 binari da 2 metri;
- 1 connettore angolare a 90°.
I faretti possono poi essere distribuiti sui due lati in funzione delle zone realmente da illuminare.
Come creare configurazioni con più segmenti
Connettori lineari e angolari possono essere utilizzati nello stesso impianto per costruire percorsi più articolati.
Si può, ad esempio, partire con un tratto lineare, prolungarlo con un secondo binario e successivamente cambiare direzione a 90°.
Prima di acquistare i componenti conviene disegnare il percorso visto dall'alto e indicare:
- lunghezza di ogni tratto;
- posizione degli angoli;
- punto dal quale arriva l'alimentazione;
- posizione indicativa dei faretti;
- eventuali ostacoli presenti sul soffitto.
Questo semplice schema permette di determinare con maggiore precisione quanti binari e quanti connettori servono.
Da dove viene alimentato il sistema?
Il sistema monofase funziona direttamente a 220–240V e non richiede un trasformatore esterno.
L'alimentazione viene portata al binario tramite il relativo collegamento di ingresso. Nei binari GISLED lo starter di alimentazione e il tappo di chiusura sono già inclusi con il binario.
Quando più binari appartengono alla stessa linea, gli appositi connettori trasferiscono la continuità elettrica da un segmento al successivo.
Per configurazioni particolari o con più punti di alimentazione è necessario definire correttamente l'impianto elettrico prima del montaggio.
Serve un'alimentazione per ogni binario?
Non necessariamente. Quando due segmenti fanno parte della stessa linea e vengono collegati mediante un connettore che garantisce la continuità elettrica, l'alimentazione può proseguire da un binario al successivo.
Il connettore lineare GISLED, ad esempio, è progettato proprio per trasferire l'alimentazione tra due binari monofase collegati linearmente.
Lo stesso principio vale per il collegamento a 90° tramite il connettore angolare compatibile.
Dove posizionare il punto di alimentazione?
La posizione va valutata prima di definire definitivamente il percorso.
Quando possibile, conviene progettare l'inizio della linea in prossimità del punto luce già presente. In questo modo si evita di creare un percorso corretto dal punto di vista estetico ma poco pratico da alimentare.
Se il punto elettrico esistente non coincide con l'inizio desiderato del binario, la soluzione deve essere valutata in funzione dell'impianto e della struttura del soffitto.
Si possono tagliare i binari 220V?
Sì. Quando le lunghezze disponibili non corrispondono esattamente alla misura necessaria, il binario può essere accorciato durante l'installazione.
Il taglio deve essere preciso e perpendicolare, evitando di danneggiare il profilo e i conduttori interni. Dopo la lavorazione bisogna eliminare eventuali residui metallici e verificare che l'estremità sia correttamente predisposta per il montaggio.
Questa possibilità è utile, ad esempio, quando serve una tratta da 2,50 metri: è possibile utilizzare un binario da 2 metri e accorciare un secondo tratto alla misura necessaria.
Meglio tagliare un binario o combinare le misure disponibili?
Quando la misura può essere ottenuta direttamente combinando binari da 1 e 2 metri, questa rimane normalmente la soluzione più semplice.
Il taglio diventa utile quando il percorso richiede una misura intermedia che non può essere ottenuta con le lunghezze standard.
Prima di tagliare è quindi conveniente calcolare l'intera configurazione: spesso una diversa combinazione dei segmenti permette di ridurre lavorazioni e sfridi.
Come distribuire i faretti su più binari
La presenza di più segmenti non significa che ogni binario debba avere lo stesso numero di faretti.
I punti luce devono essere distribuiti in funzione delle zone da illuminare. In una configurazione a L, ad esempio, un lato può illuminare il tavolo mentre l'altro può essere dedicato alla zona living.
È quindi preferibile ragionare sull'ambiente nel suo insieme e successivamente distribuire i faretti lungo il percorso.
Per il dimensionamento puoi consultare la guida quanti faretti servono su un binario 220V.
Quali faretti utilizzare?
Sui diversi segmenti della stessa configurazione possono essere installati faretti compatibili con il sistema monofase 220V.
È possibile scegliere modelli con lampadina GU10 sostituibile oppure faretti con LED integrato, valutando potenza, lumen, fascio luminoso e temperatura colore.
La gamma disponibile è raccolta nella categoria faretti per binario 220V.
Se non hai ancora scelto i corpi illuminanti, trovi i criteri principali nella guida come scegliere i faretti per binario 220V.
Collegare più binari a soffitto
Nell'installazione a superficie ogni tratto deve essere fissato correttamente al soffitto e mantenuto allineato con quello successivo.
Il connettore serve a unire i binari e garantire la continuità prevista dal sistema, ma non sostituisce il corretto fissaggio meccanico dei diversi segmenti.
Prima del serraggio definitivo conviene verificare l'allineamento dell'intero percorso, soprattutto sulle linee lunghe.
Collegare più binari sospesi
Anche un sistema sospeso può essere composto da più segmenti.
In questo caso bisogna considerare, oltre ai collegamenti tra i binari, anche la distribuzione dei punti di sospensione. Ogni tratto deve essere sostenuto correttamente senza affidare il peso dell'impianto ai soli connettori.
Per questo tipo di installazione trovi maggiori indicazioni nella guida binario 220V sospeso: quando sceglierlo e come installarlo.
Connettore lineare e angolare: quale scegliere?
La scelta è semplice e dipende dalla direzione del percorso:
- connettore lineare: unisce due binari sulla stessa linea;
- connettore angolare: unisce due binari creando un angolo di 90°.
Entrambi devono essere compatibili con la stessa serie monofase 220V. Connettori destinati a sistemi magnetici 48V o ad altre tipologie di binario non sono intercambiabili.
Puoi trovare i componenti disponibili nella categoria accessori per illuminazione a binario 220V.
Errori da evitare quando si collegano più binari
- Acquistare i segmenti senza disegnare prima il percorso: è facile sbagliare quantità o tipologia dei connettori.
- Confondere connettore lineare e angolare: il primo prolunga la linea, il secondo cambia direzione di 90°.
- Usare componenti di sistemi differenti: gli accessori devono essere compatibili con la stessa serie monofase 220V.
- Non considerare il punto di alimentazione: va definito insieme alla geometria del percorso.
- Affidare il sostegno ai connettori: ogni segmento deve essere fissato o sospeso correttamente.
- Distribuire i faretti soltanto in modo simmetrico: la posizione deve seguire le reali esigenze di illuminazione dell'ambiente.
- Tagliare prima di aver verificato tutte le misure: conviene controllare l'intera configurazione prima di modificare un binario.
Prima dell'installazione
Prima di procedere è utile disporre a terra tutti i componenti secondo la configurazione prevista e verificare lunghezze, connettori e orientamento dei diversi segmenti.
Il collegamento elettrico deve essere effettuato con alimentazione disinserita. Poiché il sistema lavora direttamente a tensione di rete, le operazioni sull'impianto elettrico devono essere eseguite da personale qualificato.
Per il montaggio generale puoi consultare anche la guida come installare un binario LED 220V.
Domande frequenti sul collegamento dei binari 220V
Posso collegare due binari da 2 metri?
Sì. Se devono formare una linea unica, possono essere collegati con un connettore lineare compatibile ottenendo una tratta complessiva di 4 metri.
Come collego un binario da 1 metro a uno da 2 metri?
Se devono proseguire nella stessa direzione si utilizza un connettore lineare. In questo modo si ottiene una linea complessiva di 3 metri.
Come faccio un angolo di 90°?
Si utilizza un connettore angolare compatibile con il sistema monofase 220V. Il componente collega i due segmenti formando una configurazione a L.
Serve un'alimentazione per ogni tratto?
No, non quando i segmenti appartengono alla stessa linea e sono collegati mediante connettori che garantiscono la continuità elettrica del sistema.
Posso tagliare un binario per ottenere una misura precisa?
Sì. Il binario può essere accorciato quando serve una lunghezza intermedia, prestando attenzione al profilo e ai conduttori interni e rimuovendo accuratamente i residui della lavorazione.
Posso collegare binari bianchi e neri?
Dal punto di vista tecnico devono appartenere alla stessa serie compatibile. Dal punto di vista estetico è normalmente preferibile mantenere binari, connettori e faretti della stessa finitura.
Posso collegare un binario 220V a un sistema magnetico 48V?
No. Sono sistemi differenti per tensione, struttura e componenti. Binari e connettori delle due famiglie non sono intercambiabili.
Configura il tuo sistema binario 220V
Consulta il Sistema Binario 220V GISLED per scegliere binari, faretti e accessori compatibili con la configurazione desiderata.
Se devi realizzare un percorso con più tratti e non sai quali componenti utilizzare, contattaci indicando le misure dei singoli lati e la posizione del punto luce. Possiamo aiutarti a verificare la configurazione prima dell'ordine.
