Binario 220V sospeso: quando sceglierlo e come installarlo

Il binario 220V sospeso permette di portare i faretti più in basso rispetto al soffitto mantenendo la flessibilità tipica di un sistema a binario. È una soluzione particolarmente utile negli ambienti con soffitti alti, sopra tavoli e banconi oppure quando si vuole rendere il binario parte visibile del progetto illuminotecnico.

Il principio di funzionamento non cambia rispetto all'installazione a superficie: il binario monofase alimenta direttamente i faretti installati lungo la linea. A cambiare è il sistema di fissaggio, perché il profilo viene sostenuto tramite appositi cavi di sospensione.

Cos'è un binario 220V sospeso?

È un normale binario monofase 220V installato a una determinata distanza dal soffitto invece di essere fissato direttamente alla superficie.

Il binario viene sostenuto mediante appositi kit con cavi in acciaio. L'altezza può essere regolata in fase di installazione in funzione del soffitto, dell'ambiente e della zona che si vuole illuminare.

Nel sistema GISLED il kit di sospensione per binario monofase utilizza un cavo in acciaio lungo circa 2 metri ed è disponibile nelle finiture coordinate al sistema.

Quando conviene installare il binario a sospensione?

La sospensione ha senso soprattutto quando il soffitto è alto oppure quando è utile avvicinare fisicamente i punti luce alla zona da illuminare.

Le applicazioni più comuni sono:

• tavoli da pranzo;
• isole e penisole della cucina;
• banconi;
• uffici e postazioni di lavoro;
• negozi e showroom;
• ambienti con soffitti particolarmente alti;
• open space nei quali il binario contribuisce anche alla definizione visiva degli spazi.

In un ambiente con altezza standard, invece, il montaggio direttamente a soffitto rimane spesso la soluzione più semplice e discreta.

Binario a soffitto o sospeso: cosa cambia?

La differenza principale riguarda la posizione del binario rispetto all'ambiente.

Con il montaggio a superficie il profilo rimane aderente al soffitto. L'installazione è visivamente più compatta e si presta bene alla maggior parte degli ambienti domestici e commerciali.

Con il montaggio sospeso il binario viene abbassato mediante cavi. Questo permette di avvicinare i faretti al piano da illuminare e rende il sistema più presente dal punto di vista architettonico.

Non esiste una soluzione migliore in assoluto: la scelta dipende dall'altezza del locale, dalla disposizione degli arredi e dall'effetto che si vuole ottenere.

A quale altezza installare un binario 220V sospeso?

Non esiste un'altezza universale valida per ogni installazione. La quota va stabilita considerando:

• altezza totale del soffitto;
• zona sottostante;
• altezza di tavoli, banconi o arredi;
• tipologia dei faretti;
• angolo del fascio luminoso;
• effetto estetico desiderato.

Più il binario viene abbassato, più cambia il rapporto tra sorgente luminosa e superficie illuminata. Per questo l'altezza della sospensione non dovrebbe essere decisa indipendentemente dalla posizione e dal tipo di faretti.

Sopra una zona di passaggio bisogna inoltre mantenere un'altezza adeguata per non creare ingombri. Sopra un tavolo, un'isola o un bancone è invece possibile scendere maggiormente perché lo spazio sottostante non viene normalmente attraversato.

Quali componenti servono?

Per realizzare un sistema sospeso occorrono gli stessi elementi principali di un normale sistema monofase, ai quali si aggiungono i supporti per la sospensione.

• Binario monofase 220V: costituisce la struttura elettrificata del sistema.
• Kit di sospensione: sostiene il binario e permette di regolarne la quota.
• Faretti monofase: vengono inseriti lungo il binario e orientati verso le zone da illuminare.
• Connettori: necessari quando la configurazione comprende più tratti di binario.
• Alimentazione: collega il sistema alla rete elettrica.

Puoi trovare i componenti coordinati nella sezione Sistema Binario 220V GISLED e gli elementi di collegamento nella categoria accessori per binario 220V.

Quanti kit di sospensione servono?

Il numero e la posizione dei punti di sospensione devono garantire che il binario rimanga stabile, rettilineo e correttamente sostenuto.

Non è corretto stabilire un numero fisso valido per qualsiasi configurazione: bisogna considerare la lunghezza complessiva, il numero di tratti collegati, il peso dei corpi illuminanti e le caratteristiche del supporto a soffitto.

Su configurazioni composte da più binari è particolarmente importante evitare tratti non adeguatamente sostenuti o giunzioni sottoposte a sollecitazioni meccaniche.

Come mantenere il binario perfettamente orizzontale

Una delle parti più importanti dell'installazione sospesa è la regolazione dei cavi.

I punti di fissaggio devono essere correttamente allineati e i cavi regolati in modo uniforme. Prima di montare tutti i faretti conviene controllare l'orizzontalità del binario e correggere eventuali differenze di quota.

Questo passaggio è importante soprattutto quando vengono collegati più segmenti, perché piccoli disallineamenti diventano più visibili sulle linee lunghe.

Come collegare più binari sospesi

Il sistema 220V può essere esteso anche quando viene installato a sospensione.

Per creare una linea più lunga si utilizza il connettore lineare per binario monofase, che unisce due tratti mantenendo la continuità elettrica.

Quando invece il percorso deve cambiare direzione di 90°, è disponibile il connettore angolare per binario monofase.

In entrambi i casi la configurazione dei punti di sospensione deve sostenere correttamente tutti i tratti e non affidare al solo connettore la funzione strutturale del sistema.

Quali faretti utilizzare su un binario sospeso?

Il fatto che il binario sia sospeso non richiede faretti differenti: devono essere semplicemente compatibili con il sistema monofase 220V.

È possibile utilizzare faretti orientabili con lampadina GU10 oppure modelli con LED integrato. La scelta dipende dalla quantità di luce richiesta, dal fascio luminoso e dall'utilizzo dell'ambiente.

Puoi vedere i modelli disponibili nella categoria faretti per binario 220V.

Se devi ancora decidere tipologia e potenza dei punti luce, consulta anche la guida come scegliere i faretti per binario 220V.

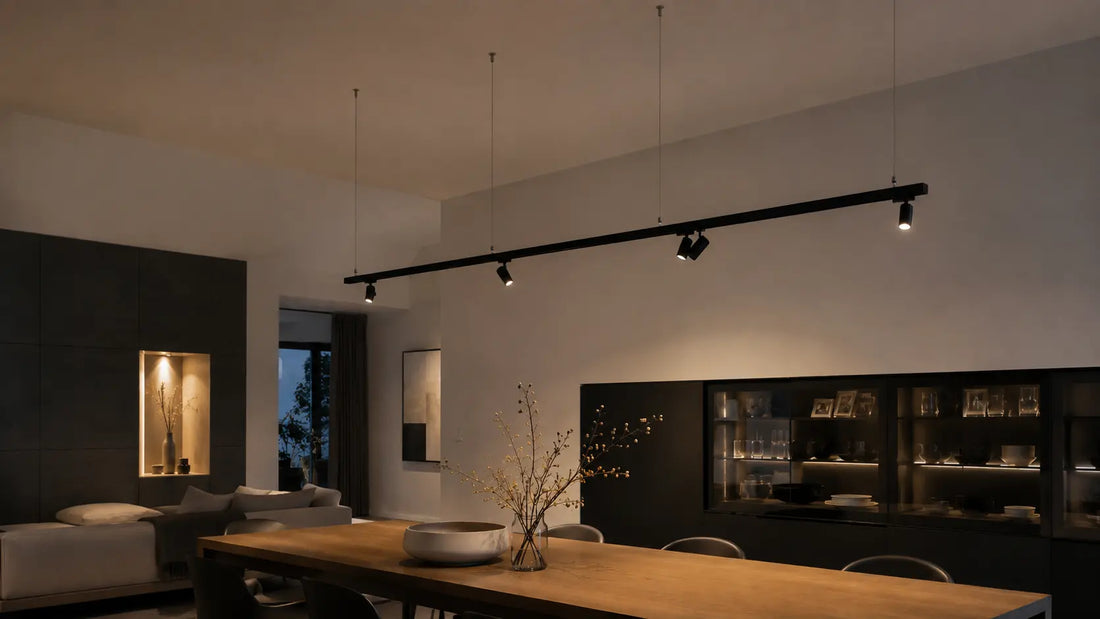

Binario sospeso sopra il tavolo

Sopra un tavolo il binario sospeso permette di creare una linea luminosa coerente con la forma del piano e di distribuire più faretti lungo la sua lunghezza.

Rispetto a un unico punto luce centrale, i faretti orientabili consentono di regolare meglio la distribuzione e, se necessario, destinare parte della luce anche alle zone vicine.

La lunghezza del binario dovrebbe essere scelta in relazione alle dimensioni e alla posizione del tavolo, evitando di considerare soltanto il centro geometrico della stanza.

Binario sospeso sopra un'isola cucina

Su un'isola o una penisola il sistema sospeso può svolgere sia una funzione tecnica sia estetica.

I faretti possono essere orientati verso il piano oppure distribuiti per contribuire anche all'illuminazione circostante. Prima di scegliere posizione e altezza è però importante considerare l'intera cucina e le altre sorgenti presenti, soprattutto l'illuminazione del piano di lavoro.

Per una progettazione più completa trovi indicazioni specifiche nella guida come illuminare la cucina.

Binario sospeso in negozi e showroom

Negli ambienti commerciali la sospensione è particolarmente utile quando il soffitto è alto e si vuole portare i faretti più vicino all'area espositiva.

La possibilità di spostare e orientare i corpi illuminanti permette inoltre di adattare il sistema quando cambia l'allestimento del locale.

In questi casi vanno valutati con attenzione anche fascio luminoso, resa cromatica e quantità di luce richiesta sui prodotti. Per approfondire puoi consultare la guida illuminazione per negozi e showroom.

È possibile realizzare una configurazione a L sospesa?

Sì. Utilizzando il connettore angolare è possibile unire due binari a 90° e realizzare una configurazione a L anche in sospensione.

La parte elettrica e quella meccanica devono però essere progettate insieme: ogni tratto deve essere adeguatamente sostenuto e la configurazione deve rimanere stabile e allineata.

Lo stesso principio vale per sistemi più lunghi composti da più segmenti.

Errori da evitare

• Scegliere l'altezza solo per motivi estetici: la quota influenza anche la distribuzione della luce.
• Usare pochi punti di sospensione: il binario deve rimanere stabile e correttamente sostenuto.
• Non controllare l'allineamento: sulle linee sospese anche piccole differenze di quota risultano visibili.
• Caricare meccanicamente i connettori: le giunzioni non devono sostituire un corretto sostegno dei diversi tratti.
• Posizionare il binario troppo basso nelle zone di passaggio: va sempre considerato lo spazio libero sottostante.
• Scegliere i faretti dopo aver definito tutto il resto: altezza, fascio e distribuzione dei punti luce vanno valutati insieme.

Installazione e collegamento elettrico

Il binario monofase GISLED lavora direttamente a 220–240V e non necessita di un trasformatore esterno. Il collegamento alla rete e il fissaggio a soffitto devono essere eseguiti correttamente e con alimentazione disinserita.

Trattandosi di un impianto alimentato a tensione di rete, per i collegamenti elettrici è opportuno rivolgersi a personale qualificato, soprattutto quando si realizza una configurazione composta da più tratti o quando il punto di alimentazione deve essere modificato.

Per la procedura generale puoi consultare la guida come installare un binario LED 220V.

Domande frequenti sul binario 220V sospeso

Un normale binario 220V può essere installato sospeso?

Sì, se il modello è predisposto per questo tipo di installazione e vengono utilizzati accessori di sospensione compatibili. I binari monofase GISLED dedicati al sistema supportano l'installazione prevista con l'apposito kit.

Quanto può scendere dal soffitto?

Dipende dal kit utilizzato. Il kit di sospensione GISLED dispone di un cavo in acciaio di circa 2 metri, regolabile in fase di installazione.

Serve un alimentatore per un binario 220V sospeso?

No. Il sistema monofase funziona direttamente a 220–240V. La sospensione modifica il sistema di fissaggio, non la tensione di funzionamento.

Posso collegare due binari sospesi?

Sì. Due tratti possono essere collegati con un connettore lineare compatibile. È però necessario prevedere un sostegno meccanico corretto per entrambi i segmenti.

Posso creare un binario sospeso a L?

Sì. Il connettore angolare permette di collegare due tratti a 90°. Anche in questo caso i punti di sospensione devono essere distribuiti in modo da mantenere stabile l'intera configurazione.

Posso spostare i faretti dopo l'installazione?

Sì. I faretti compatibili possono essere riposizionati lungo il binario e orientati in base alle esigenze, intervenendo sempre sul sistema in condizioni di sicurezza.

Il binario sospeso è adatto a un soffitto alto?

Sì. È proprio una delle situazioni nelle quali la sospensione può essere più utile, perché consente di abbassare il piano dei corpi illuminanti rispetto al soffitto.

Configura il tuo sistema 220V sospeso

Per realizzare l'impianto puoi partire dal Sistema Binario 220V GISLED, scegliendo binari, faretti e accessori compatibili.

Se devi realizzare una configurazione particolare o non sai quanti binari, sospensioni e faretti utilizzare, contattaci indicando dimensioni dell'ambiente, altezza del soffitto e forma del percorso desiderato. Possiamo aiutarti a individuare i componenti necessari.
